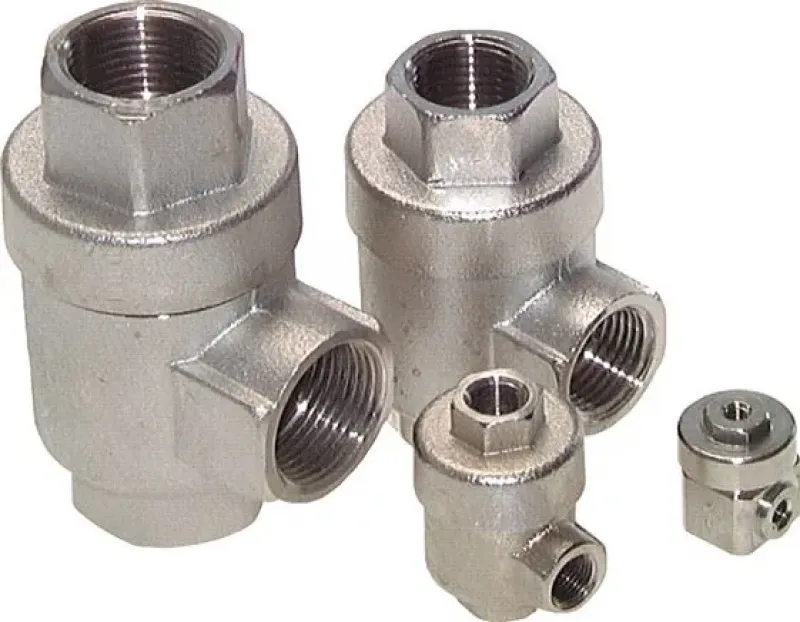

Schnellentlüftungsventile Standard – Pneumatik in allen Größen
Die Schnellentlüftungsventile Standard ermöglichen ein besonders schnelles Abführen der Abluft aus Pneumatikzylindern und Leitungen. Durch die unmittelbare Entlüftung direkt am Verbraucher verkürzen sie Taktzeiten deutlich und erhöhen die Arbeitsgeschwindigkeit sowie die Effizienz von Maschinen und Anlagen.
Erhältlich in allen gängigen Größen, passen die Ventile problemlos in bestehende Systeme und können sowohl in kompakte als auch in leistungsstarke Pneumatikapplikationen integriert werden. Die robuste Bauweise sorgt für lange Lebensdauer, zuverlässigen Betrieb und gleichbleibend hohe Entlüftungsleistung.
Vorteile:
-
Sehr schnelle Zylinder- und Leitungsentlüftung
-
Deutlich verkürzte Takt- und Reaktionszeiten
-
Erhältlich in allen Größen für jede Anwendung
-
Optimale Leistungsentfaltung auch bei hohen Geschwindigkeiten
-
Robuste Bauart für dauerhaften Industrieeinsatz
-
Einfache Montage direkt zwischen Zylinder und Ventil
Einsatzbereiche:
-
Pneumatikzylinder mit hoher Geschwindigkeit
-
Maschinen mit kurzen Taktzeiten
-
Pick-and-Place-Anwendungen
-
Montage- & Fertigungslinien
-
Automatisierungs- und Handlingtechnik
-
Druckluftsysteme mit hohen Entlüftungsanforderungen

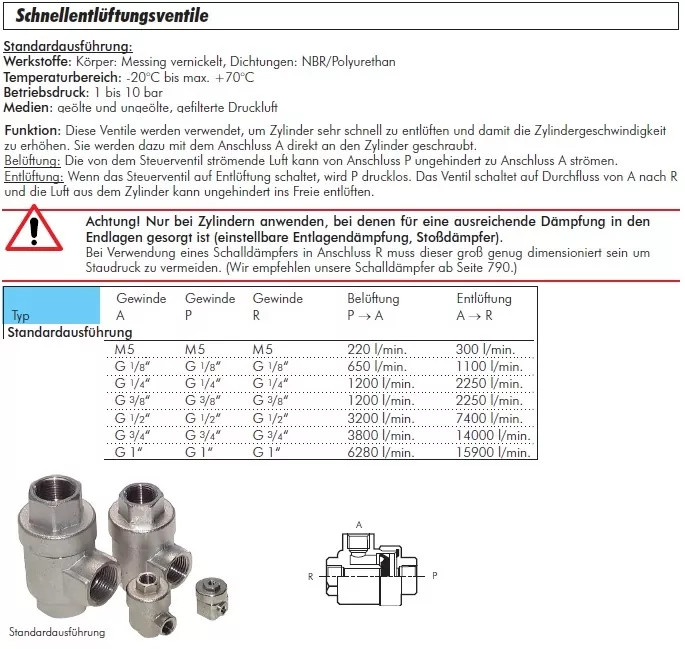

Standardausführung
Werkstoffe: Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;
Temperaturbereich: -20°C bis max. +70°C
Betriebsdruck: 1 bis 10 bar
Medien: geölte und ungeölte, gefilterte Druckluft
Funktion:

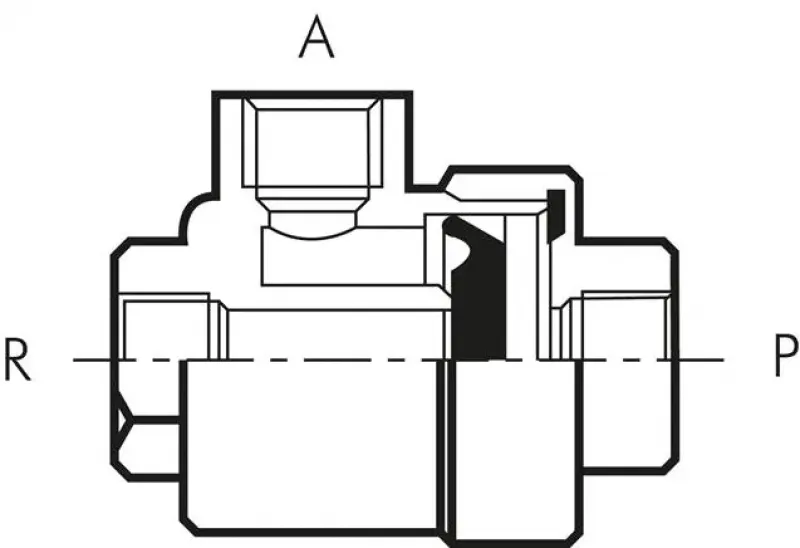

Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.
Achtung:
Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.
Hinweis zur Produktsicherheitsverordnung n. Richlinie 2001/95/EG
Das Produkt wurde vor dem 13. Dezember 2024 vom Hersteller auf den Markt gebracht und von uns auch schon vor dem 13. Dezember 2024 zum Verkauf angeboten. Es besteht Konformität des Produkts nach Richlinie 2001/95/EG
