Standardkugelhähne aus Messing und Edelstahl – alle Größen
Standardkugelhähne aus Messing und Edelstahl
Standardkugelhähne ermöglichen das schnelle Öffnen und Absperren von Rohrleitungen für Druckluft, Wasser, Öle, Gase und weitere geeignete Medien. Das Sortiment umfasst Kugelhähne aus vernickeltem oder verchromtem Messing sowie robuste Edelstahl-Ausführungen für industrielle Anwendungen.
Je nach Ausführung erhalten Sie Kugelhähne mit Innengewinde, Außengewinde, kombiniertem Innen- und Außengewinde, NPT-Gewinde oder Anschweißenden. Zur Auswahl stehen ein-, zwei- und dreiteilige Bauformen mit vollem oder reduziertem Durchgang sowie Varianten mit kurzer Bauform, Direktmontageflansch, Federrückstellung, abschließbarem Griff oder integriertem Schmutzfänger.
Für besondere Anwendungen umfasst die Kategorie geprüfte Kugelhähne für Gas- und Trinkwasserinstallationen sowie speziell ausgewiesene Ausführungen für Sauerstoffanlagen. Die jeweilige Freigabe gilt ausschließlich für die entsprechend gekennzeichnete Produktvariante.
Wählen Sie den Kugelhahn passend zu Medium, Anschlussgewinde, Nennweite, Werkstoff, Dichtungswerkstoff, Temperaturbereich und zulässigem Betriebsdruck aus. Maßgeblich sind die technischen Daten der gewählten Größe und Ausführung.
Kugelhähne mit vollem oder reduziertem Durchgang
Ein Kugelhahn sperrt den Medienfluss durch eine um 90 Grad drehbare Kugel schnell ab. Bei geöffnetem Hahn gibt die Bohrung der Kugel den Strömungsweg frei; in geschlossener Stellung steht sie quer zur Fließrichtung.
Kugelhähne mit vollem Durchgang besitzen einen großen freien Querschnitt und ermöglichen einen vergleichsweise geringen Druckverlust. Ausführungen mit reduziertem Durchgang sind kompakter, besitzen jedoch einen kleineren Strömungsquerschnitt. Welche Bauform geeignet ist, richtet sich nach dem erforderlichen Durchfluss, dem verfügbaren Einbauraum und den Betriebsbedingungen.
Im Sortiment stehen Messing- und Edelstahlvarianten mit unterschiedlichen Druckstufen, Gewinden und Dichtungswerkstoffen zur Verfügung. Die Eignung für Druckluft, Wasser, Öl, Gas, Sauerstoff oder andere Medien muss immer anhand der jeweiligen Produktdaten geprüft werden.
Messing-Kugelhähne für Druckluft, Wasser und Gas
Kugelhähne aus Messing sind in dieser Kategorie mit Innengewinde, Außengewinde oder kombiniertem Innen- und Außengewinde erhältlich. Viele Ausführungen besitzen einen vollen Durchgang und eignen sich abhängig von der jeweiligen Variante für Druckluft, Wasser, Öle oder nichtkorrosive Flüssigkeiten.
Neben Standard- und Eco-Line-Ausführungen stehen kurze Bauformen, silikonfrei gefertigte Varianten, abschließbare Kugelhähne, Kugelhähne mit Federrückstellung und Modelle mit integriertem Schmutzfänger zur Auswahl.
Für Gasinstallationen werden gesondert gekennzeichnete, DVGW-geprüfte Ausführungen nach EN 331 angeboten. Die Gasfreigabe und der zulässige Betriebsdruck sind für jede Größe einzeln zu prüfen. Standardkugelhähne ohne entsprechende Kennzeichnung dürfen nicht allein aufgrund ihres Werkstoffs oder ihrer Bauform als Gasarmatur eingesetzt werden.
Edelstahl-Kugelhähne für anspruchsvolle Anwendungen

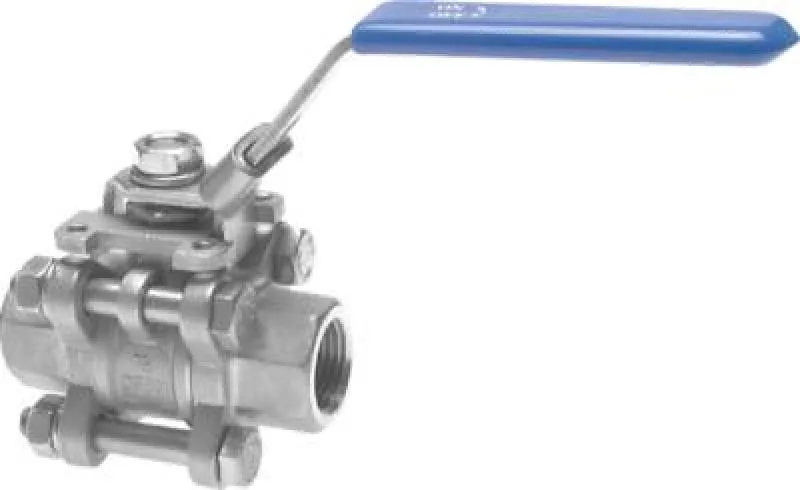

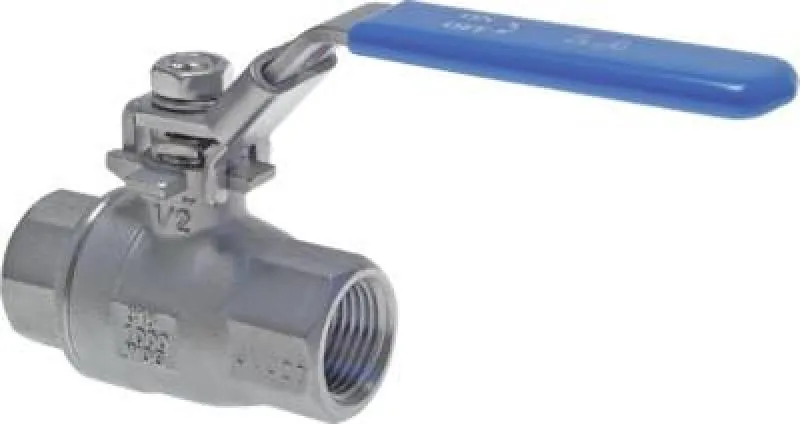

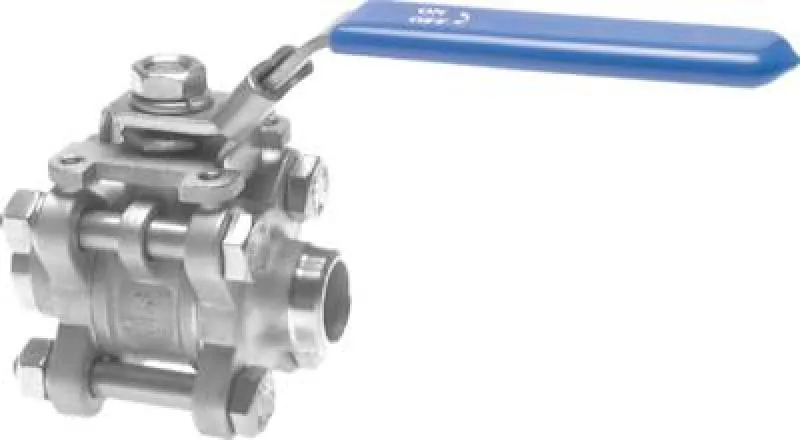

Edelstahl-Kugelhähne eignen sich für Anwendungen, bei denen Korrosionsbeständigkeit, hohe Druckbelastbarkeit oder besondere Anschlussarten erforderlich sind. Das Sortiment umfasst ein-, zwei- und dreiteilige Ausführungen mit Innengewinde, IG/AG-Anschluss, NPT-Gewinde oder Anschweißenden.

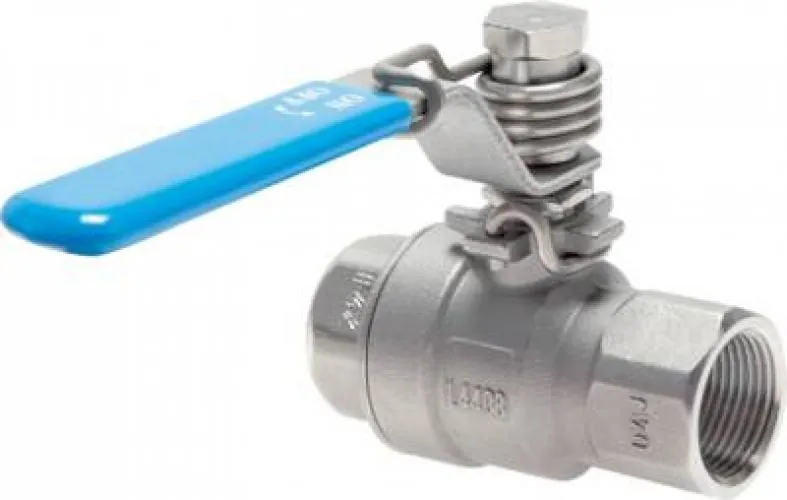

Zur Auswahl stehen Kugelhähne mit vollem oder reduziertem Durchgang, leichte Eco-Line-Bauformen, Modelle mit Federrückstellung sowie dreiteilige Varianten mit Direktmontageflansch. Je nach Produkt und Größe reichen die angegebenen Druckbereiche bis 130 bar.
Dreiteilige Kugelhähne erleichtern konstruktionsbedingt den Zugang zu den innenliegenden Dichtungs- und Kugelkomponenten. Für die angebotenen Modelle mit Direktmontageflansch stehen passende Reparatursätze zur Verfügung. Vor dem Einsatz sind Werkstoff, Dichtungen, Druck, Temperatur und Medienbeständigkeit abzugleichen.
Kugelhähne richtig auswählen
Für die Auswahl eines Kugelhahns sind zunächst Medium, Anschlussart und benötigte Größe festzulegen. Innengewinde, Außengewinde, NPT-Gewinde und Anschweißenden dürfen nicht ohne Prüfung miteinander kombiniert werden.
Der zulässige Betriebsdruck kann von der Nennweite, Temperatur und Medienart abhängen. Angaben wie PN 25, PN 63 oder ein maximaler Druckwert gelten deshalb nur unter den auf der jeweiligen Produktseite genannten Bedingungen.
Messing eignet sich für viele Anwendungen mit Druckluft, Wasser, Ölen und nichtkorrosiven Medien. Edelstahl wird häufig gewählt, wenn eine erhöhte Korrosionsbeständigkeit oder eine besondere chemische Beständigkeit benötigt wird. Die konkrete Medienverträglichkeit hängt zusätzlich von Kugel-, Sitz- und Spindeldichtungen ab.
Ein voller Durchgang reduziert Strömungsverluste. Ein reduzierter Durchgang ermöglicht eine kompaktere Konstruktion, verringert jedoch den freien Querschnitt. Ein-, zwei- und dreiteilige Bauformen unterscheiden sich außerdem hinsichtlich Aufbau, Einbaumaßen und Wartungsmöglichkeiten.
Für Gas, Trinkwasser und Sauerstoff dürfen ausschließlich ausdrücklich dafür ausgewiesene Varianten verwendet werden. Prüfen Sie vor der Bestellung die produktspezifische Zulassung, Norm, Druckstufe, Temperaturgrenze und Anschlussgröße.
Passend zu dieser Kategorie finden Sie in unserem Sortiment auch Pneumatikventile, oder unsere Gewindefittinge sowie auch die passenden Schläuche. Jetzt entdecken und direkt online bestellen!
Gewinde richtig auswählen: Leitfaden zu Pneumatik-Gewinden“ – Gewindetabelle
