Eco-Line Komponenten zur Druckluftaufbereitung
Druckregler, Filter und Wartungseinheiten bereiten die vom Kompressor bereitgestellte Druckluft passend für Maschinen, Ventile und Druckluftwerkzeuge auf. In dieser Kategorie finden Sie Komponenten der Eco-Line zur Filterung, Druckregelung und – falls für die Anwendung erforderlich – dosierten Schmierung der Druckluft.

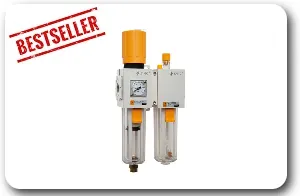

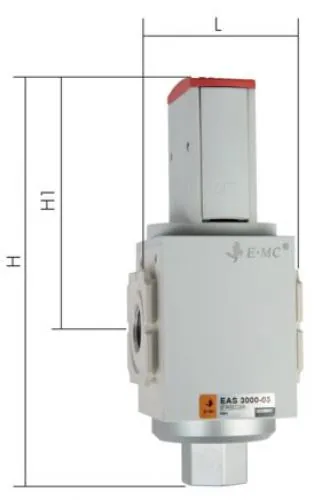

Das Sortiment umfasst Druckregler, Filterregler, Druckluftfilter, Mikrofilter, Submikrofilter, Öler und zweiteilige Wartungseinheiten. Ergänzend stehen Absperrventile, Präzisionsdruckregler, elektronisch gesteuerte Proportionaldruckregler, Koppelpakete, Befestigungswinkel, Manometer, Ersatzbehälter, Filterelemente und Pneumatiköle zur Auswahl.
Achten Sie bei der Auswahl insbesondere auf Anschlussgewinde, erforderlichen Durchfluss, Eingangsdruck, Regelbereich, Filterfeinheit und Kondensatableitung. Einen Druckluftöler sollten Sie nur einsetzen, wenn die angeschlossenen Komponenten oder Werkzeuge eine kontinuierliche Ölnebelschmierung benötigen.
.jpg "Preview: Präzisionsdruckregler Eco-Line, Durchfluss bis 1150 l/min, inkl. Befestigungswinkel, alle Größen"){kind=small}
Druckluft filtern, Druck regeln und bei Bedarf ölen

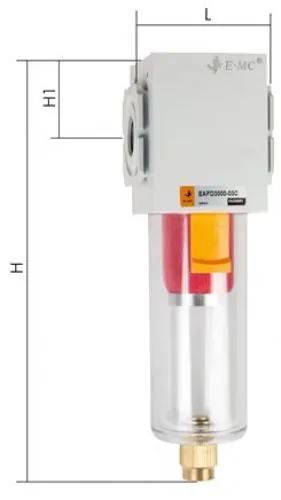

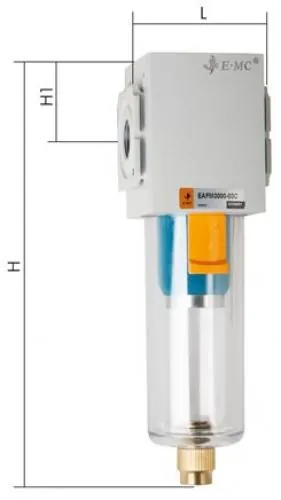

Ein Druckluftfilter scheidet Feststoffpartikel und flüssiges Kondensat aus dem Luftstrom ab. Die Eco-Line Standardfilter und Filterregler arbeiten laut Produktdaten mit Zentrifugalprinzip und Sinterfilter. Bei den geprüften Standardausführungen ist eine Porenweite von 5 µm angegeben. Mikro- und Submikrofilter stehen für weitergehende Filtrationsaufgaben zur Verfügung.
Ein Druckregler reduziert den Eingangsdruck auf den benötigten Arbeitsdruck. Bei den geprüften Eco-Line Standardreglern liegt der angegebene Eingangsdruck bei 1,5 bis 10 bar und der Regelbereich bei 0,5 bis 9 bar. Die konkrete Ausführung muss anhand des benötigten Durchflusses, des Gewindes und des zulässigen Druckbereichs ausgewählt werden.
Ein Druckluftöler gibt dem Luftstrom dosiert Ölnebel zu. Er gehört deshalb nicht automatisch in jede Wartungseinheit. Bei vorgeschmierten oder für ölfreien Betrieb vorgesehenen Komponenten ist vor dem Einsatz zu prüfen, ob eine zusätzliche Schmierung zulässig und notwendig ist.
Eco-Line Baugrößen und modulare Komponenten
Die Eco-Line umfasst einzelne Aufbereitungskomponenten und kombinierte Wartungseinheiten für unterschiedliche Durchflussbereiche. Je nach Produkt stehen verschiedene Gewindegrößen, Baugrößen, Behälterausführungen und Arten der Kondensatentleerung zur Verfügung. Koppelpakete ermöglichen die Verbindung passender Komponenten derselben Baureihe.
Bei den technisch geprüften Produkten bestehen die Gehäuse überwiegend aus Aluminium. Für Hauben und Bedienelemente wird teilweise Polyamid verwendet; Filter- und Ölerbehälter bestehen je nach Ausführung aus Polycarbonat. Deshalb sollte die Serie nicht pauschal als Konstruktion mit „robusten Kunststoffgehäusen“ beschrieben werden.
Zum Sortiment gehören außerdem Befestigungswinkel, Ersatzmanometer, Ersatzbehälter, Filterelemente und Tropfaufsätze. Vor der Bestellung von Zubehör oder Ersatzteilen muss die jeweils passende Eco-Line Baureihe kontrolliert werden.
Anschluss, Durchfluss, Filterfeinheit und Druckbereich auswählen
Anschlussgewinde: Wählen Sie das Gewinde passend zur vorhandenen Druckluftleitung. Innerhalb der Kategorie sind je nach Baureihe unter anderem Anschlüsse in G 1/4, G 3/8 und G 1/2 verfügbar. Maßgeblich sind immer die auswählbaren Varianten des jeweiligen Produktes.
Durchfluss: Der benötigte Nenndurchfluss richtet sich nach dem Luftbedarf der angeschlossenen Verbraucher. Berücksichtigen Sie mögliche Druckverluste und wählen Sie die Wartungskomponente nicht allein nach dem Anschlussgewinde aus.
Druckbereich: Prüfen Sie Eingangsdruck, gewünschten Ausgangsdruck und Regelbereich. Die geprüften Standard-Druckregler und Filterregler sind mit 1,5 bis 10 bar Eingangsdruck sowie 0,5 bis 9 bar Regelbereich angegeben.
Filterfeinheit: Standardfilter und Filterregler werden auf den geprüften Produktseiten mit 5 µm angegeben. Für feinere Verunreinigungen sind Mikro- und Submikrofilter vorgesehen. Eine Porenweite allein definiert jedoch weder den Drucktaupunkt noch eine vollständige Reinheitsklasse der Druckluft.
Kondensatablass: Je nach Ausführung stehen manuelle, halbautomatische oder automatische Ablassvarianten zur Verfügung. Bei den geprüften halbautomatischen und automatischen Ausführungen öffnet der Ablass, sobald der Eingangsdruck unter den angegebenen Mindestdruck fällt.
Ölung: Verwenden Sie einen Öler nur, wenn das Werkzeug oder die Pneumatikkomponente Ölnebelschmierung benötigt. Für Anwendungen mit besonderen Anforderungen an den Ölgehalt muss die geforderte Druckluftqualität separat betrachtet werden.
Werkstoffe und Temperatur: Bei den geprüften Standardkomponenten werden Aluminium, Polyamid, NBR und teilweise Polycarbonat eingesetzt. Der angegebene Temperaturbereich reicht bei diesen Produkten bis maximal +60 °C. Medien- und Umgebungsverträglichkeit sind vor der Auswahl zu prüfen.
