WIKA® Feinmess- & Kontaktmanometer für präzise Drucküberwachung
Präzise messen und Druckgrenzwerte überwachen
Feinmessmanometer und Kontaktmanometer erfüllen unterschiedliche Aufgaben bei der industriellen Drucküberwachung. Feinmessmanometer ermöglichen eine besonders genaue analoge Druckanzeige. Kontaktmanometer kombinieren die örtliche Druckanzeige mit elektrischen Schaltkontakten zur Überwachung einstellbarer Grenzwerte.
Das Sortiment umfasst WIKA® Feinmessmanometer der Genauigkeitsklasse 0,6 sowie Kontaktmanometer in unterschiedlichen Nenngrößen und Ausführungen. Je nach Einbausituation stehen Geräte mit Anschluss unten oder mit rückseitigem axialem Anschluss zur Verfügung. Für erhöhte Sicherheitsanforderungen sind außerdem S3-Sicherheitsausführungen enthalten.
Bei der Auswahl sind Messbereich, Genauigkeitsklasse, Nenngröße, Anschlusslage und Werkstoffe zu berücksichtigen. Bei Kontaktmanometern müssen zusätzlich die benötigte Kontaktfunktion, die Anzahl der Schaltpunkte und die elektrischen Anschlussdaten mit der vorgesehenen Steuerung abgestimmt werden.
.jpg "Preview: WIKA Sicherheits-Kontaktmanometer Ø 100 mm, Klasse 1.0, Edelstahl, S3 Sicherheitsausführung, axial"){kind=small}
Feinmessmanometer der Genauigkeitsklasse 0,6

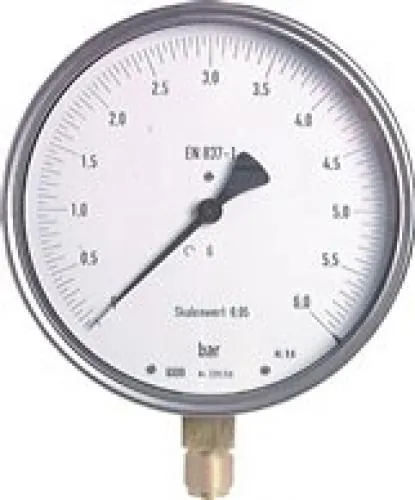

Feinmessmanometer eignen sich für Messaufgaben, bei denen eine geringere Anzeigeabweichung als bei gewöhnlichen Betriebsmanometern erforderlich ist. Die in dieser Kategorie angebotenen WIKA® Feinmessmanometer besitzen die Genauigkeitsklasse 0,6 und eine Nenngröße von 160 mm.
Die Genauigkeitsklasse gibt die zulässige Anzeigeabweichung in Prozent des Skalenendwertes an. Bei einem Messbereich von 0 bis 100 bar entspricht die Klasse 0,6 einer zulässigen Abweichung von 0,6 bar bezogen auf den Skalenendwert.

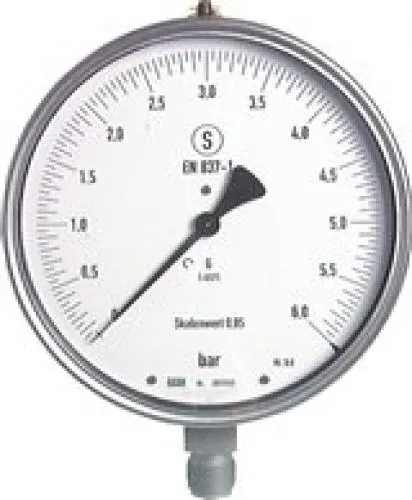

Je nach Einbausituation stehen Ausführungen mit Anschluss unten oder mit Anschluss hinten zur Verfügung. Zusätzlich enthält das Sortiment eine S3-Sicherheitsausführung für Anwendungen mit erhöhten Anforderungen an den Schutz des Bedienpersonals.
Kontaktmanometer zur elektrischen Grenzwertüberwachung
Kontaktmanometer zeigen den anliegenden Druck vor Ort an und überwachen gleichzeitig einstellbare Druckgrenzwerte. Abhängig von der Kontaktfunktion werden elektrische Stromkreise beim Über- oder Unterschreiten eines eingestellten Wertes geöffnet oder geschlossen.

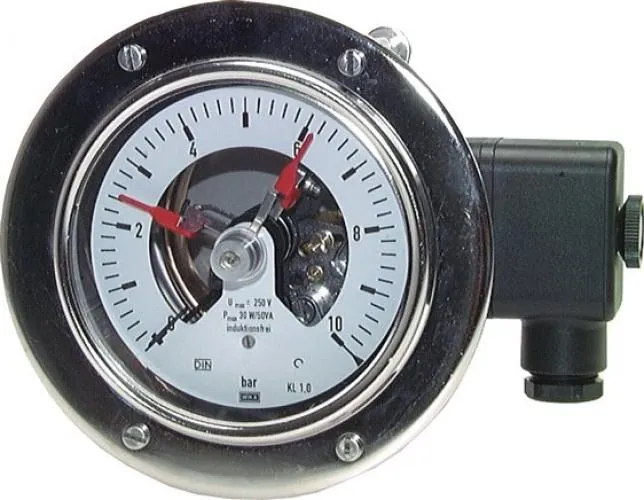

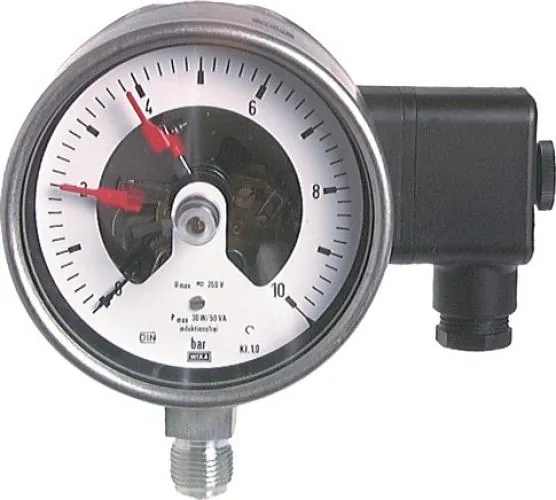

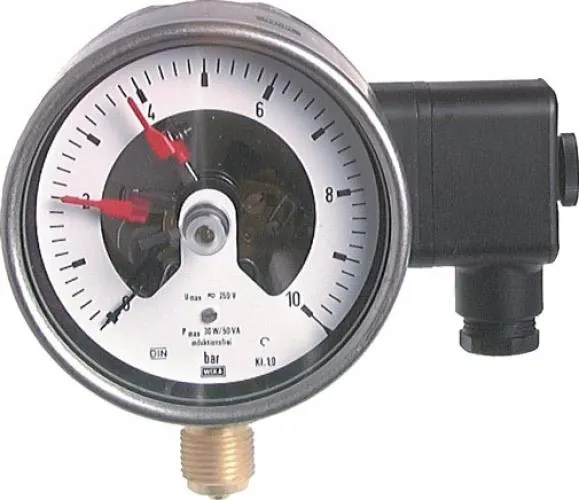

Im Sortiment befinden sich WIKA® Kontaktmanometer mit Nenngrößen von 100 und 160 mm. Verfügbar sind Ausführungen mit Anschluss unten und mit rückseitigem axialem Anschluss sowie S3-Sicherheits-Kontaktmanometer für erhöhte Sicherheitsanforderungen.
Vor der Auswahl müssen die benötigte Anzahl und Funktion der Kontakte, der Messbereich, die Genauigkeitsklasse und die zulässige elektrische Belastung geprüft werden. Kontaktmanometer dürfen nicht allein aufgrund ihrer Produktart als uneingeschränkt geeignet für explosionsgefährdete Bereiche oder den direkten Anschluss an eine SPS betrachtet werden.
Messbereich, Genauigkeit und Schaltkontakte auswählen
Wählen Sie den Messbereich so, dass der reguläre Betriebsdruck in einem gut ablesbaren Bereich der Skala liegt. Anschließend sind die benötigte Genauigkeitsklasse und die Nenngröße festzulegen. Eine größere Anzeige verbessert die Ablesbarkeit, benötigt jedoch entsprechend mehr Einbauraum.
Die Anschlusslage muss zur Einbausituation passen. Ein Anschluss unten eignet sich für die klassische aufrechte Montage, während ein rückseitiger axialer Anschluss für Einbausituationen vorgesehen ist, bei denen die Druckleitung hinter dem Gehäuse geführt wird.
Bei Kontaktmanometern sind zusätzlich Kontaktart, Kontaktfunktion, Anzahl der Schaltpunkte, Schaltleistung und elektrische Anschlussart zu prüfen. Die Kompatibilität mit Relais, Alarmgeräten oder einer SPS muss anhand der elektrischen Produktdaten festgestellt werden.
Für Sicherheitsausführungen ist zu klären, welche Schutzanforderungen an der Messstelle bestehen. Anschlussgewinde, Messstoffverträglichkeit und Werkstoffe der messstoffberührten Teile müssen ebenfalls zur Anlage passen.
