Manometerzubehör für Montage, Abdichtung & Schutz
Manometer sicher montieren und vor Belastungen schützen

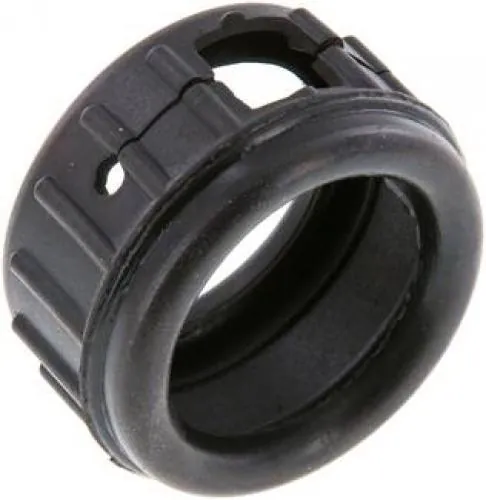

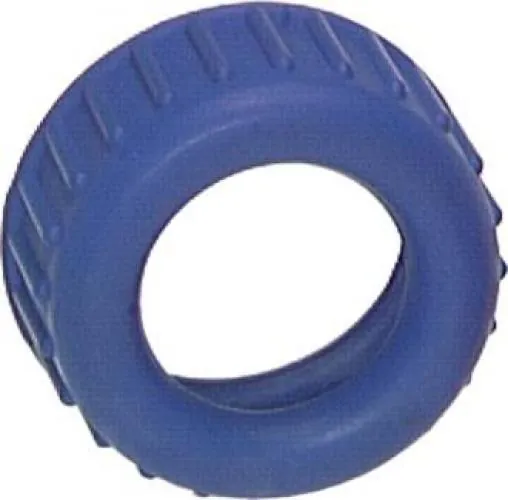

Manometerzubehör wird für die fachgerechte Montage, Abdichtung und den Schutz mechanischer Druckmessgeräte eingesetzt. Abhängig von der Messstelle stehen Dichtungen, Reduzierstücke, Zwischenstücke, Messgerätehalter, Vorschaltfilter, Wassersackrohre, Stoßminderer und Schutzkappen zur Verfügung.
Profildichtringe und Flachdichtungen dichten geeignete Manometeranschlüsse gegenüber der Messstelle ab. Reduzierstücke passen unterschiedliche Anschlussgewinde an, während Zwischenstücke und Messgerätehalter die Montage des Druckmessgerätes unterstützen.

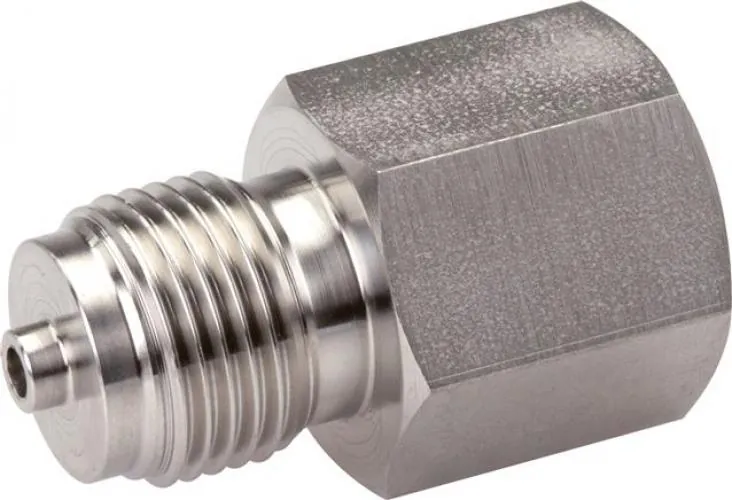

Wassersackrohre reduzieren bei geeigneter Installation die Temperaturbelastung des Manometers. Stoßminderer dämpfen pulsierende Drücke, und Vorschaltfilter können das Messgerät vor mitgeführten Partikeln schützen. Für die richtige Auswahl müssen Anschlussgewinde, Druckbereich, Temperatur, Messstoff und Werkstoffausführung berücksichtigt werden.
.jpg "Preview: Wassersackrohr U-Form DIN 16282, Edelstahl 1.4571 (V4A), alle Typen & Anschlüsse"){kind=small}
.jpg "Preview: Wassersackrohr U-Form DIN 16282, Edelstahl 1.4571 (V4A), alle Typen & Anschlüsse"){kind=small}
.jpg "Preview: Wassersackrohr U-Form DIN 16282, Edelstahl 1.4571 (V4A), alle Typen & Anschlüsse"){kind=small}
Dichtungen für Manometeranschlüsse
Profildichtringe, Flachdichtungen und Dichtkantenringe dienen zur Abdichtung geeigneter Manometeranschlüsse. Welche Dichtungsform benötigt wird, hängt von der Geometrie des Anschlusses und der vorgesehenen Dichtfläche ab.
Profildichtringe werden bei passenden Manometeranschlüssen mit Zentrierzapfen eingesetzt. Sie können neben der Abdichtung das Ausrichten des Manometers in eine gut ablesbare Position erleichtern. Flachdichtungen und Dichtkantenringe benötigen ebenfalls eine dafür geeignete Anschluss- und Dichtflächengeometrie.
Vor der Auswahl sind Abmessungen, Werkstoff, Druck, Temperatur und Beständigkeit gegenüber dem Messstoff zu prüfen. Eine Dichtung darf nicht allein anhand der Gewindegröße ausgewählt werden.
Adapter, Zwischenstücke und Messgerätehalter
Reduzierstücke ermöglichen den Anschluss eines Manometers, wenn Messgerät und Messstelle unterschiedliche Gewindegrößen besitzen. Zur Auswahl stehen Ausführungen aus Messing und Edelstahl. Gewindeart, Dichtfläche und Druckbereich müssen auf beiden Anschlussseiten übereinstimmen.

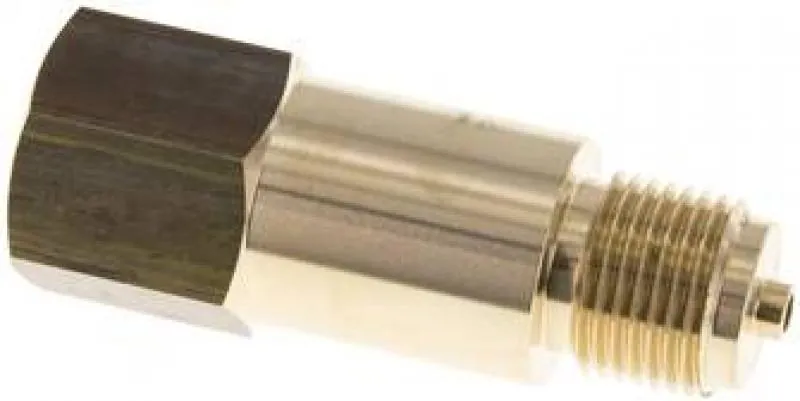

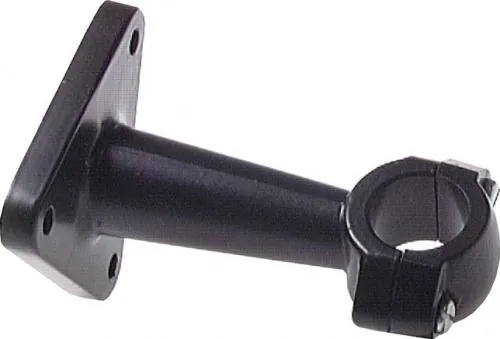

Manometer-Zwischenstücke mit Zapfen und Schaft verbinden geeignete Manometer mit Messgerätehaltern. Die in dieser Kategorie angebotenen Messgerätehalter nach DIN 16281 dienen der befestigten Montage eines Druckmessgerätes und stehen je nach Ausführung in Aluminium oder Edelstahl zur Verfügung.
Vor der Montage sind Anschlussmaße, Einbauraum, Werkstoff und zulässige Belastung zu prüfen. Reduzierstücke und Zwischenstücke ersetzen keine Absperrarmatur und ermöglichen deshalb keine Trennung des Manometers von einer unter Druck stehenden Anlage.
Wassersackrohre für heiße Messstoffe
Wassersackrohre werden zwischen Prozessanschluss und Manometer eingesetzt, um die Temperaturbelastung des Druckmessgerätes bei heißen Messstoffen zu reduzieren. Bei geeigneten Anwendungen bildet sich im Rohr Kondensat, das den direkten Kontakt des heißen Messstoffes mit dem Manometer begrenzt.

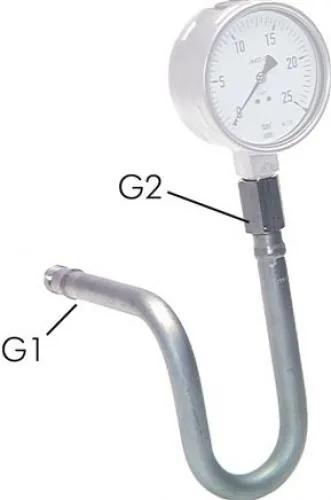

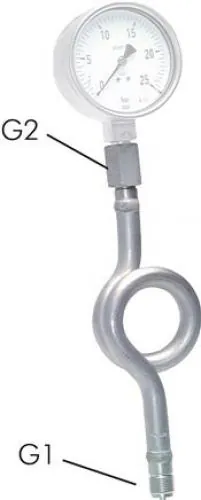

Das Sortiment umfasst Wassersackrohre nach DIN 16282 in Kreisform und U-Form. Beide Bauformen stehen je nach Ausführung aus Stahl P235GH oder Edelstahl 1.4571 zur Verfügung.
Die passende Bauform ist anhand der Einbaulage und der räumlichen Gegebenheiten auszuwählen. Zusätzlich müssen Werkstoff, Anschluss, zulässiger Druck, Betriebstemperatur und Eignung für den jeweiligen Messstoff geprüft werden.
Stoßminderer für pulsierende Drücke

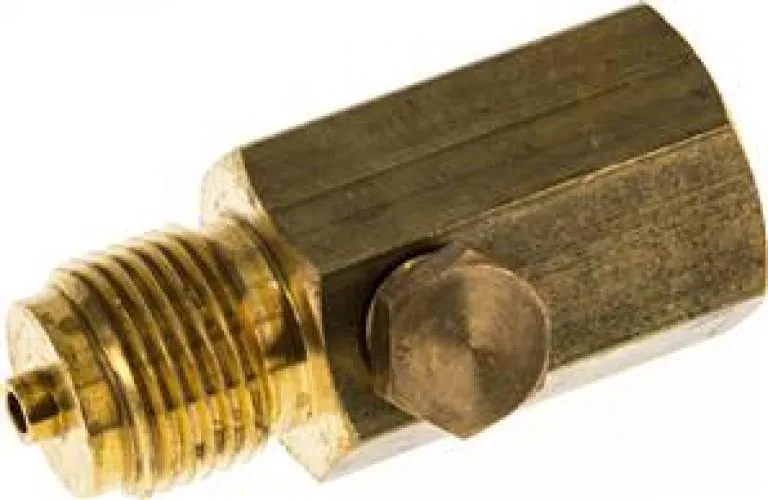

Manometer-Stoßminderer reduzieren die Übertragung schneller Druckänderungen und pulsierender Druckverläufe auf das Messwerk. Dadurch wird die Zeigerbewegung gedämpft und der Messwert kann bei geeigneter Auslegung ruhiger abgelesen werden.
In dieser Kategorie stehen Stoßminderer aus Messing, Edelstahl und verzinktem Stahl zur Verfügung. Für die Auswahl sind Anschlussgröße, Werkstoff, zulässiger Betriebsdruck, Messstoff und das zu erwartende Pulsationsverhalten maßgeblich.
Ein Stoßminderer ist kein Druckmittler. Druckmittler trennen das Messgerät mithilfe einer Membrane und einer Druckübertragungsflüssigkeit vom Prozessmedium. Stoßminderer beeinflussen dagegen den Druckdurchgang zum Manometer und dienen insbesondere der Dämpfung von Druckpulsationen.
