Vakuumregler für kontrollierte Unterdruckregelung
Vakuumregler stellen innerhalb eines Vakuumsystems ein definiertes Unterdruckniveau ein. Sie werden zwischen Vakuumquelle und Verbraucher eingesetzt, wenn einzelne Saugstellen mit unterschiedlichen Unterdrücken arbeiten oder ein vorhandenes Vakuum begrenzt werden soll. Die geeignete Bauart richtet sich nach Regelprinzip, Druckbereich, Saugleistung, Anschlussgröße und erforderlicher Regelgenauigkeit.
Vakuumregler mit Fremdleckage begrenzen den Unterdruck durch die kontrollierte Zuführung atmosphärischer Luft. Vakuumregler ohne Fremdleckage regeln das Vakuum, ohne Umgebungsluft in den Prozesskreis einzuleiten. Sie stehen je nach Variante mit manueller Einstellung oder pneumatischer Sollwertvorgabe zur Verfügung.
Für Anwendungen mit kleinen Volumenströmen ist ein Miniatur-Präzisionsvakuumregler bis 22 l/min erhältlich. Weitere Ausführungen umfassen Präzisionsvakuumregler bis 800 l/min sowie manuell oder pneumatisch einstellbare Vakuumregler ohne Fremdleckage bis 2.667 l/min.
Vakuumregler mit und ohne Fremdleckage
Ein Vakuumregler mit Fremdleckage öffnet bei einem voreingestellten Vakuumgrad und führt dem System atmosphärische Luft zu. Dadurch wird verhindert, dass der gewünschte Unterdruck überschritten wird. Die Einstellung erfolgt bei den angebotenen Ausführungen über ein Feingewinde; die mechanische Öffnung wird durch eine Feder gesteuert.

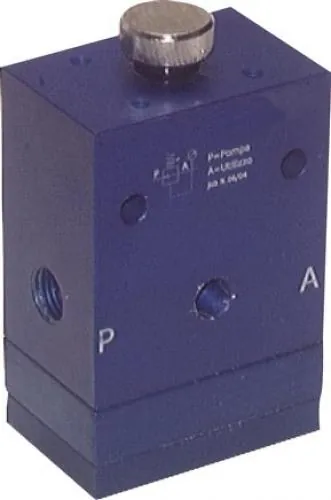

Vakuumregler ohne Fremdleckage führen dem Vakuumkreis keine Umgebungsluft zu. Sie eignen sich für Systeme, in denen mehrere Verbraucher von einer gemeinsamen Vakuumquelle mit unterschiedlichen Unterdrücken versorgt werden. Die Einstellung erfolgt je nach Ausführung manuell über eine Rändelschraube oder pneumatisch über einen Steueranschluss.

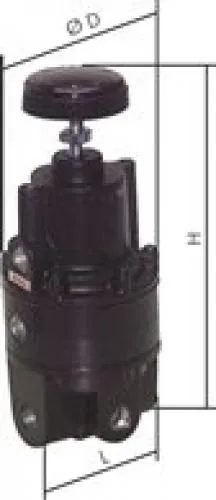

Präzisionsvakuumregler sind für Anwendungen mit kleinen zulässigen Regelabweichungen vorgesehen. Bei den beiden Präzisionsbaureihen dieser Kategorie beträgt die angegebene Regelgenauigkeit ±2,5 mbar. Die Baugröße, Saugleistung und der verfügbare Regelbereich unterscheiden sich jedoch deutlich.
Vakuumregelung für Sauger, Handhabung und Anlagenbau
In der Handhabungstechnik lässt sich über den eingestellten Unterdruck die Saugwirkung eines Vakuumgreifers an das Werkstück anpassen. Dabei müssen neben dem Vakuumniveau auch Saugergröße, Werkstückoberfläche, Leckage und erforderliche Sicherheitsreserve berücksichtigt werden.
In Maschinen und automatisierten Anlagen können mehrere Verbraucher mit unterschiedlichen Unterdrücken aus einer gemeinsamen Vakuumversorgung gespeist werden. Hierfür eignen sich insbesondere Vakuumregler ohne Fremdleckage. Pneumatisch angesteuerte Ausführungen ermöglichen eine externe Sollwertvorgabe über einen Steuerdruck.
Miniatur-Präzisionsvakuumregler eignen sich aufgrund ihrer kleinen Abmessungen und ihres geringen Gewichts für kompakte Geräte und Systeme mit kleinen Volumenströmen. Für größere Saugleistungen stehen Regler bis 800 beziehungsweise 2.667 l/min zur Verfügung.
Regelprinzip, Druckbereich und Saugleistung auswählen
Zunächst ist festzulegen, ob atmosphärische Luft in den Vakuumkreis eingeleitet werden darf. Ist eine Fremdleckage zulässig, kann der Unterdruck durch kontrollierte Belüftung begrenzt werden. Soll der Prozesskreis geschlossen bleiben, ist ein Vakuumregler ohne Fremdleckage erforderlich.
Der Druckregelbereich muss den gewünschten Arbeitspunkt vollständig abdecken. In dieser Kategorie stehen je nach Modell Bereiche von −1 bis −0,33 bar, −1 bis −0,2 bar, −1 bis −0,02 bar, −0,85 bis 0 bar und −0,35 bis 0 bar zur Verfügung. Der Präzisionsvakuumregler bis 800 l/min kann darüber hinaus modellabhängig bis +0,14 oder +0,7 bar regeln.
Die erforderliche Saugleistung bestimmt die passende Baugröße. Angeboten werden Miniaturregler bis 22 l/min, Präzisionsvakuumregler bis 800 l/min sowie Vakuumregler ohne Fremdleckage bis 2.667 l/min. Die Leistungswerte müssen unter den jeweiligen Messbedingungen des Herstellers verglichen werden.
Bei der Installation sind Anschlussgewinde, Manometeranschluss, Temperaturbereich und Werkstoffe zu berücksichtigen. Für eine pneumatische Sollwertvorgabe muss außerdem ein geeigneter Steuerdruckanschluss vorhanden sein. Passende Vakuummeter, Schläuche und Gewindefittings sollten entsprechend dem Druckbereich und der Anschlussgröße ausgewählt werden.
