Funktionsverschraubungen | Drossel- & Rückschlagventile
Platzsparende Integration von Steuerungsfunktionen
Funktionsverschraubungen und Hohlschraubenventile sind die intelligente Lösung, um wesentliche Steuerungsfunktionen direkt in das Pneumatiksystem zu integrieren, ohne zusätzliche Ventile oder aufwändige Verrohrungen installieren zu müssen. Diese Bauteile kombinieren die einfache Verbindungstechnik einer Push-in Verschraubung mit einer Drossel-, Entlüftungs- oder Rückschlagfunktion. Sie sind ideal für Anwendungen, bei denen es auf jeden Millimeter Platz ankommt oder eine dezentrale Geschwindigkeitsregelung direkt am Zylinder gewünscht ist.
Integrierte Funktionen im Überblick
Wir führen die wichtigsten Varianten von Funktionsverschraubungen:
-

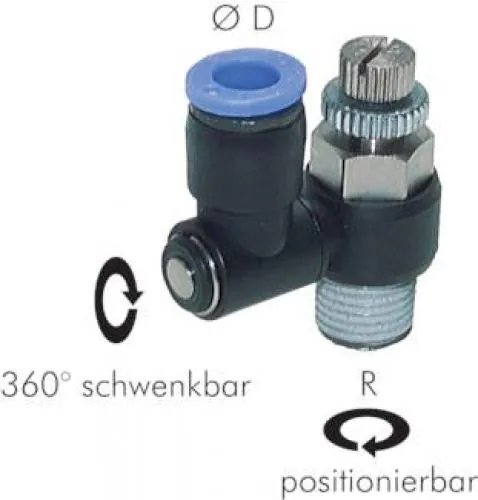

Drossel-Rückschlagverschraubungen: Die gängigste Variante. Sie ermöglichen die präzise Einstellung der Zylindergeschwindigkeit (meist Abluftdrosselung), während die Luft in die Gegenrichtung ungedrosselt fließt. Die Justierung erfolgt einfach über eine Rändelschraube oder Schlitzschraube.
-
Rückschlagverschraubungen: Verhindern den Rückfluss von Druckluft in eine Richtung und sichern so den Druck im System.
-
Schnellentlüftungsschrauben (Hohlschraubenventile): Werden direkt in den Zylinderanschluss geschraubt und ermöglichen eine extrem schnelle Entlüftung, was die Ausfahrgeschwindigkeit des Zylinders deutlich erhöht.
Vorteile und Materialien der Funktionsverschraubungen
-
Kompaktheit: Minimale Baumaße durch die Integration der Technik in die Verschraubung.
-
Einfache Installation: Die bewährte Push-in (Steck)-Technik ermöglicht eine schnelle und werkzeuglose Verbindung mit dem Pneumatikschlauch.
-
Materialien: Gehäuse aus robustem Technopolymer oder Messing vernickelt, mit NBR-Dichtungen.
Wichtige Auswahlkriterien
Achten Sie bei der Auswahl auf den passenden Gewindeanschluss (z.B. M5, G 1/8", G 1/4") und den benötigten Schlauchaußendurchmesser (z.B. 4 mm, 6 mm, 8 mm). Stellen Sie sicher, ob Sie eine Abluft- oder Zuluftdrosselung benötigen, da dies die Einbaurichtung bestimmt.
Mit Funktionsverschraubungen und Hohlschraubenventilen lassen sich auf kleinstem Raum vielerlei Funktionen abbilden.
Entdecken Sie auch unsere Kategorie
Gewinde richtig auswählen: Leitfaden zu Pneumatik-Gewinden“ – Gewindetabelle
