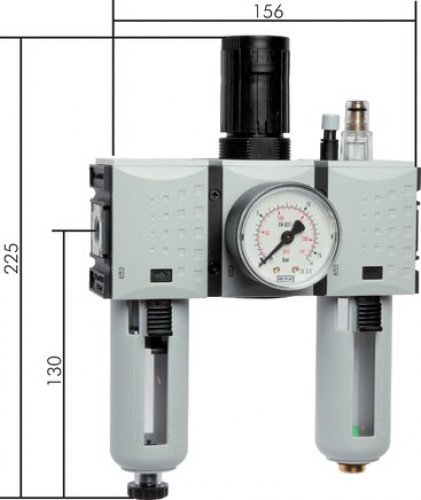

Hochleistungs-Druckluft-Wartungseinheit für industrielle Pneumatiksysteme bis 1750 l/min
Die 3-teilige Wartungseinheit der Aventics® Serie Futura in Baureihe 1 ist für anspruchsvolle Anwendungen in der industriellen Druckluftaufbereitung konzipiert und ermöglicht eine zuverlässige Versorgung von Pneumatiksystemen mit einem Volumenstrom von bis zu 1750 l/min.
Die Einheit kombiniert Filter, Druckregler und Nebelöler in einem modularen Systemaufbau und gewährleistet damit eine stabile und saubere Druckluftversorgung. Der integrierte Filterbereich entfernt effektiv Partikel, Kondensat und Verunreinigungen aus der Druckluft, wodurch nachgeschaltete Komponenten dauerhaft geschützt werden. Der präzise arbeitende Druckregler sorgt für eine konstante Arbeitsdruckregelung und minimiert Druckschwankungen im System.
Der optional nutzbare Nebelöler ermöglicht eine definierte Schmierung der Druckluft und reduziert den Verschleiß beweglicher Komponenten in pneumatischen Anwendungen. Die Baureihe 1 ist auf höhere Durchflussleistungen ausgelegt und bietet damit eine robuste Lösung für komplexe Maschinen- und Anlagenstrukturen.
Durch die modulare Konstruktion der Serie Futura lässt sich die Wartungseinheit flexibel in bestehende Systeme integrieren und bei Bedarf erweitern. Die industrielle Ausführung gewährleistet eine hohe Beständigkeit gegenüber Belastungen im Dauerbetrieb sowie eine lange Lebensdauer aller Komponenten.
Die Installation darf ausschließlich im drucklosen Zustand erfolgen. Regelmäßige Wartung und Kontrolle der Filter- und Öleinheiten sind für einen sicheren und effizienten Betrieb erforderlich. Es sind die geltenden Sicherheits- und Betriebsrichtlinien für Druckluftsysteme einzuhalten.
Jetzt die Aventics® Wartungseinheit Serie Futura Baureihe 1 einsetzen und eine leistungsstarke, stabile und effiziente Druckluftaufbereitung im industriellen Einsatz sicherstellen.
Ausführung: Filter, Druckregler rücksteuerbar, Öler
Werkstoffe: Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: Polycarbonat
Temperaturbereich: -10°C bis +50°C
Eingangsdruck: 1,5 - 16 bar
Kondensatentleerung: halbautomatisch**
Manometeranschluss: G 1/4"
Porenweite im Filter: 5 µm
Medien: Druckluft, neutrale Gase
Vorteile:
•automatische Entlüftung bei Überdruck auf der Sekundärseite,
•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe,
•Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20.
•halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt

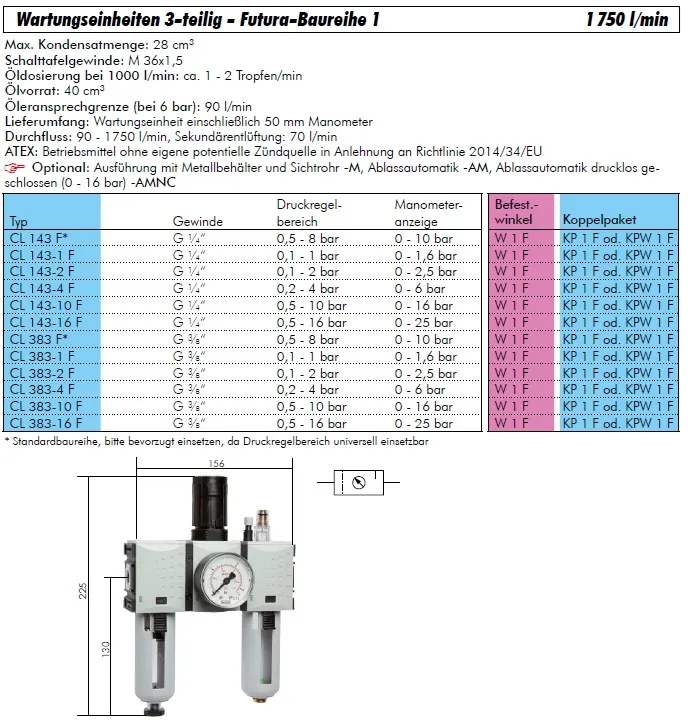

max. Kondensatmenge: 28 cm³
Schalttafelgewinde: M 36x1,5
Öldosierung bei 1000 l/min: ca. 1 - 2 Tropfen/min
Ölvorrat: 40 cm³
Öleransprechgrenze (bei 6 bar): 90 l/min
Lieferumfang: Wartungseinheit einschließlich 50 mm Manometer
Durchfluss: 90 - 1750 l/min, Sekundärentlüftung: 70 l/min
ATEX: Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU
*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.
