Aventics Wartungseinheit 3-teilig Serie Futura, Baureihe 2, bis 3500 l/min

Industrielle Hochleistungs-Druckluftaufbereitung für Pneumatiksysteme bis 3500 l/min

Die 3-teilige Wartungseinheit der Aventics® Serie Futura in Baureihe 2 ist für leistungsstarke industrielle Anwendungen ausgelegt und ermöglicht eine effiziente Druckluftaufbereitung für Systeme mit einem Volumenstrom von bis zu 3500 l/min.

Das modulare System besteht aus Filter, Druckregler und Nebelöler und sorgt für eine vollständige Konditionierung der Druckluft in einem einzigen kompakten Bauelement. Der integrierte Filter entfernt zuverlässig Partikel, Kondensat und Verunreinigungen und schützt dadurch nachgeschaltete Pneumatikkomponenten vor Verschleiß und Funktionsstörungen.

Der präzise arbeitende Druckregler gewährleistet eine konstante und einstellbare Druckversorgung, wodurch eine stabile Prozessqualität in automatisierten Anlagen sichergestellt wird. Der optionale Nebelöler ermöglicht eine definierte Schmierung der Druckluft und reduziert Reibung und Verschleiß in beweglichen Systemkomponenten.

Die Baureihe 2 ist für hohe Durchflussleistungen konzipiert und bietet eine robuste Lösung für anspruchsvolle Industrieumgebungen mit dauerhaft hoher Belastung. Die modulare Bauweise der Serie Futura ermöglicht eine flexible Systemintegration sowie eine einfache Erweiterung und Wartung innerhalb bestehender Anlagenstrukturen.

Die Wartungseinheit ist für den Einsatz in industriellen Druckluftsystemen vorgesehen und muss im drucklosen Zustand installiert werden. Regelmäßige Wartung der Filter- und Schmierkomponenten ist erforderlich, um eine dauerhaft hohe Betriebssicherheit und Effizienz zu gewährleisten. Es gelten die üblichen Sicherheitsvorschriften für Pneumatik- und Druckluftsysteme.

Jetzt die Aventics® Wartungseinheit Serie Futura Baureihe 2 einsetzen und eine leistungsstarke, stabile und wartungsfreundliche Druckluftversorgung im industriellen Dauerbetrieb sicherstellen.

Ausführung: Filter, Druckregler rücksteuerbar, Öler

Werkstoffe: Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: Polycarbonat

Temperaturbereich: -10°C bis +50°C

Eingangsdruck: 1,5 - 16 bar

Kondensatentleerung: halbautomatisch**

Manometeranschluss: G 1/4"

Porenweite im Filter: 5 µm

Medien: Druckluft, neutrale Gase

Vorteile:
•automatische Entlüftung bei Überdruck auf der Sekundärseite,
•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe,
•Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20.
•halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt.

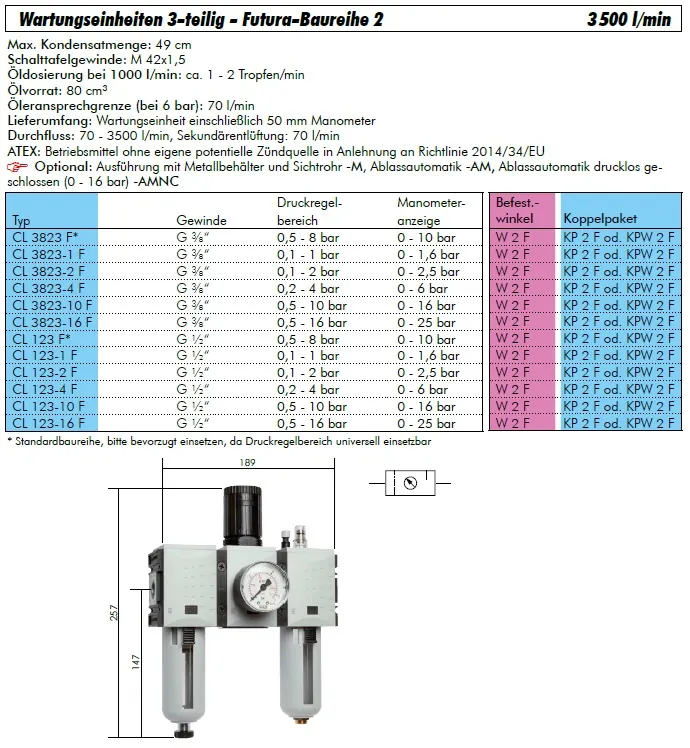

max. Kondensatmenge: 49 cm³

Schalttafelgewinde: M 42x1,5

Öldosierung bei 1000 l/min: ca. 1 - 2 Tropfen/min

Ölvorrat: 80 cm³

Öleransprechgrenze (bei 6 bar): 70 l/min

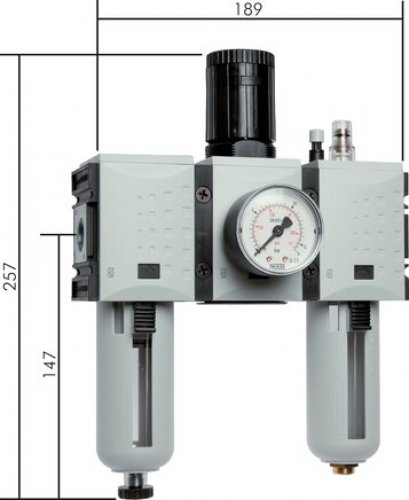

Lieferumfang: Wartungseinheit einschließlich 50 mm Manometer

Durchfluss: 70 - 3500 l/min, Sekundärentlüftung: 70 l/min

ATEX: Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU

*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.
