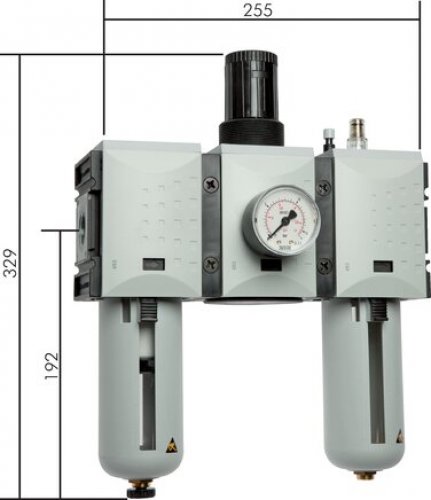

Aventics Wartungseinheit 3-teilig Serie Futura, Baureihe 4, High-Flow bis 12000 l/min

Hochleistungs-Druckluftaufbereitung für industrielle High-Flow-Pneumatiksysteme bis 12000 l/min

Die 3-teilige Wartungseinheit der Aventics® Serie Futura in Baureihe 4 High-Flow ist für extreme industrielle Anforderungen in der Druckluftaufbereitung konzipiert und unterstützt Volumenströme von bis zu 12000 l/min. Sie ist speziell für großdimensionierte Pneumatiksysteme, zentrale Druckluftversorgungen und hochbelastete Produktionsanlagen ausgelegt.

Die Einheit kombiniert Filter, Druckregler und Nebelöler in einem modularen High-Flow-System und gewährleistet eine durchgängige, stabile und prozesssichere Druckluftqualität. Der leistungsstarke Filter entfernt zuverlässig Partikel, Kondensat und Aerosole aus dem Luftstrom und schützt damit nachgeschaltete Komponenten vor Verschleiß und Funktionsstörungen.

Der integrierte Druckregler sorgt für eine präzise und stabile Regelung des Betriebsdrucks auch bei stark schwankenden Lastbedingungen. Dadurch wird eine konstante Prozesssicherheit in komplexen Industrieanlagen gewährleistet. Der optionale Nebelöler ermöglicht eine definierte und gleichmäßige Schmierung der Druckluft, wodurch Reibung und Verschleiß in pneumatischen Verbrauchern deutlich reduziert werden.

Die Baureihe 4 High-Flow ist auf maximale Durchflussleistung und industrielle Dauerbelastung ausgelegt. Die robuste Konstruktion der Serie Futura bietet eine hohe mechanische Stabilität, lange Lebensdauer und eine zuverlässige Funktion auch unter anspruchsvollen Betriebsbedingungen mit hohen Volumenströmen.

Die Wartungseinheit ist für den Einsatz in industriellen Druckluftsystemen vorgesehen und muss im drucklosen Zustand installiert werden. Eine regelmäßige Wartung der Filter- und Schmierkomponenten ist erforderlich, um die volle Leistungsfähigkeit und Betriebssicherheit dauerhaft sicherzustellen. Es gelten die einschlägigen Sicherheits- und Wartungsvorschriften für Druckluftsysteme.

Jetzt die Aventics® Wartungseinheit Serie Futura Baureihe 4 High-Flow einsetzen und eine leistungsstarke, stabile und energieeffiziente Druckluftversorgung für anspruchsvolle Industrieprozesse sichern.

Ausführung: Filter, Druckregler rücksteuerbar, Öler

Werkstoffe: Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: Polycarbonat

Temperaturbereich: -10°C bis +50°C

Eingangsdruck: 1,5 - 16 bar

Kondensatentleerung: halbautomatisch**

Manometeranschluss: G 1/4"

Porenweite im Filter: 5 µm

Medien: Druckluft, neutrale Gase

Vorteile:
•automatische Entlüftung bei Überdruck auf der Sekundärseite,
•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe,
•Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20.
•halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt.

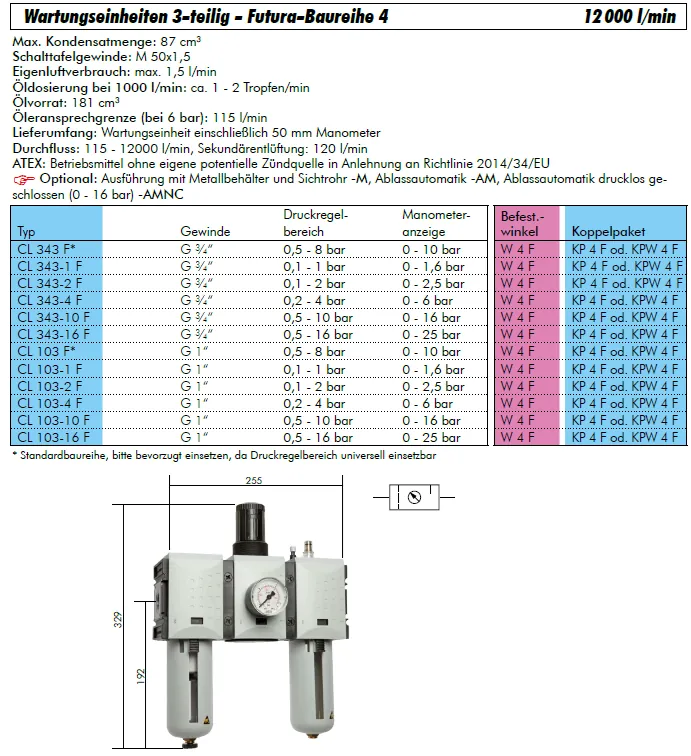

max. Kondensatmenge: 87 cm³

Schalttafelgewinde: M 50x1,5

Eigenluftverbrauch: max. 1,5 l/min

Öldosierung bei 1000 l/min: ca. 1 - 2 Tropfen/min

Ölvorrat: 181 cm³

Öleransprechgrenze (bei 6 bar): 115 l/min

Lieferumfang: Wartungseinheit einschließlich 50 mm Manometer

Durchfluss: 115 - 12000 l/min, Sekundärentlüftung: 120 l/min

ATEX: Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU

*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.
