Aventics® Futura Druckregler, Filter, Öler & Wartungseinheiten
Aventics® Futura Wartungsgeräte für modulare Druckluftaufbereitung
Die Aventics® Serie Futura umfasst modular kombinierbare Komponenten zur Aufbereitung von Druckluft. Zur Auswahl stehen Druckregler, Präzisionsdruckregler, Filterregler, Druckluftfilter, Micro-Nebelöler sowie 2- und 3-teilige Wartungseinheiten der Baureihen 0, 1, 2 und 4.

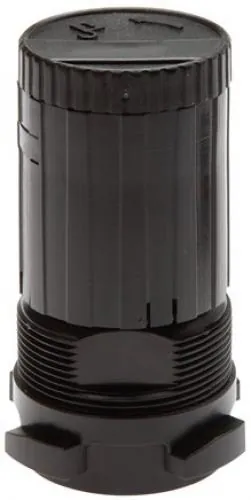

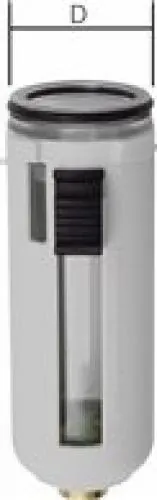

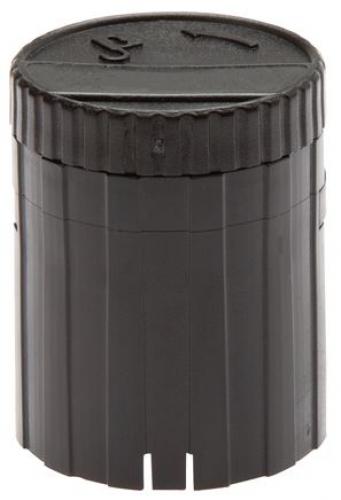

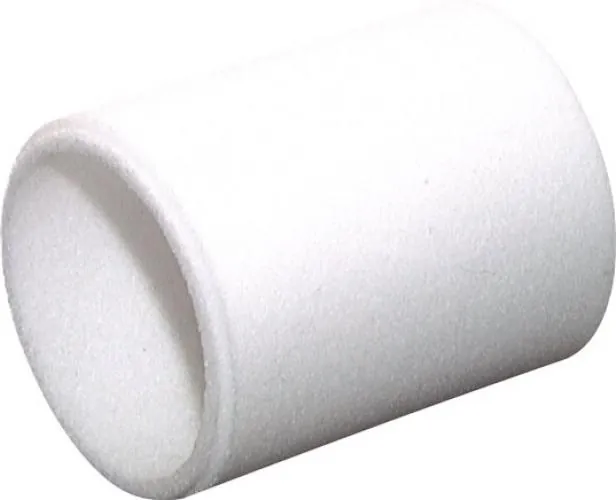

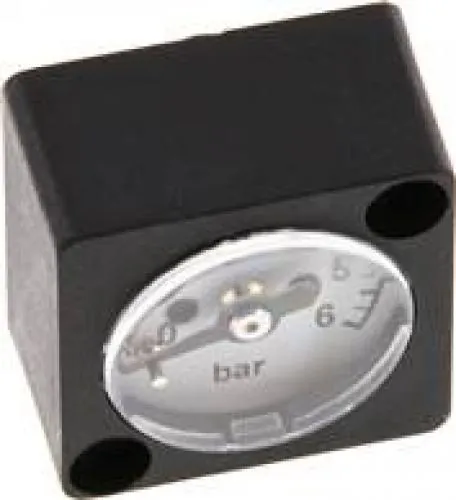

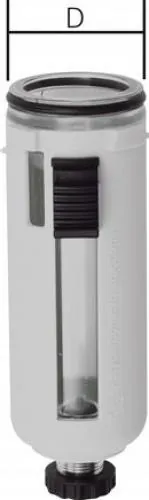

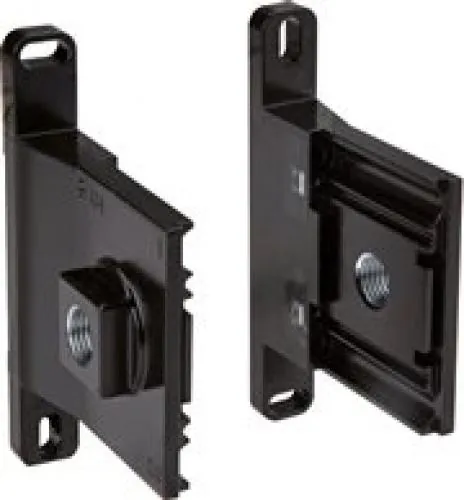

Mit passenden Koppelpaketen lassen sich Komponenten derselben Baureihe zu einer Wartungseinheit verbinden. Ergänzend finden Sie Befestigungsmaterial, Wandkonsolen, Manometer, Ersatzbehälter, Filterelemente, Membranen, O-Ringe, Federhauben und Tropfaufsätze.
Wählen Sie die Baureihe anhand des benötigten Anschlussgewindes, Durchflusses, Druckregelbereichs und Platzbedarfs. Bei Filtern und Filterreglern sind zusätzlich Filterfeinheit, Behälterausführung und Art der Kondensatentleerung zu berücksichtigen. Ein Öler wird nur benötigt, wenn die angeschlossenen Komponenten oder Druckluftwerkzeuge eine Ölnebelschmierung erfordern.
.jpg "Preview: Aventics Befestigungsmaterial Serie Futura, Baureihe 0 bis 4, Montagezubehör"){kind=small}
Druckregler, Filter, Öler und Wartungseinheiten der Serie Futura
Druckregler der Aventics® Serie Futura reduzieren den Eingangsdruck auf den benötigten Arbeitsdruck. Abhängig von Baureihe und Ausführung stehen unterschiedliche Druckregelbereiche, Anschlussgewinde und Durchflussleistungen zur Verfügung. Zum Sortiment gehören Standard- und Präzisionsdruckregler sowie Ausführungen mit durchgehender Druckversorgung.
Filterregler verbinden Druckregelung und Filtration in einem Gerät. Die geprüfte Ausführung der Baureihe 0 arbeitet mit Zentrifugalprinzip und Sinterfilter, besitzt eine Filterfeinheit von 5 µm und ist rücksteuerbar mit Sekundärentlüftung. Zusätzlich stehen verschiedene Behälterausführungen und Kondensatablässe zur Wahl.
Druckluftfilter scheiden Feststoffpartikel und flüssiges Kondensat aus dem Luftstrom ab. Öler beziehungsweise Micro-Nebelöler geben dem Luftstrom dosiert Schmieröl zu. Eine zusätzliche Ölung sollte nur eingesetzt werden, wenn sie für die angeschlossenen Verbraucher vorgesehen ist.
Die 2-teiligen Wartungseinheiten bestehen aus Filterregler und Öler. Die 3-teiligen Ausführungen kombinieren Filter, Druckregler und Öler. Beide Varianten sind für die Baureihen 0, 1, 2 und 4 erhältlich.
Baureihen, Werkstoffe, Druckbereiche und Durchfluss
Die Aventics® Futura Komponenten werden in den Baureihen 0, 1, 2 und 4 angeboten. Die Baugröße beeinflusst Anschlussgewinde, Abmessungen und möglichen Durchfluss. Innerhalb der Kategorie reichen die ausgewiesenen Durchflusswerte von 800 l/min bei kleinen Wartungseinheiten bis 16.000 l/min beim Öler der Baureihe 4.
Bei den geprüften Produkten kommen je nach Baureihe glasfaserverstärktes Polyamid oder Aluminium-Druckguss für den Körper, POM für Federhauben, NBR für Membranen und Dichtungen sowie Polycarbonat für transparente Behälter zum Einsatz. Werkstoffe und Temperaturbereiche müssen immer anhand der gewählten Ausführung geprüft werden.
Der geprüfte Druckregler der Baureihe 0 ist für maximal 12 bar Eingangsdruck und einen Temperaturbereich von -10 °C bis +50 °C angegeben. Der geprüfte Filterregler derselben Baureihe besitzt einen Eingangsdruckbereich von 1,5 bis 12 bar, eine Porenweite von 5 µm und eine halbautomatische Kondensatentleerung. Abweichende Werte anderer Baureihen und Varianten sind den jeweiligen Produktdaten zu entnehmen.
Aventics® Futura Baureihe und Ausführung richtig auswählen
Anschlussgewinde: Je nach Baureihe und Produkt stehen Anschlüsse von G 1/4 bis G 1 zur Verfügung. Kontrollieren Sie die tatsächlich auswählbaren Gewinde auf der jeweiligen Produktseite.
Durchfluss: Legen Sie den erforderlichen Durchfluss anhand des Luftbedarfs der angeschlossenen Verbraucher fest. Berücksichtigen Sie dabei den Betriebsdruck und mögliche Druckverluste durch Filter und weitere Komponenten.
Druckregelbereich: Wählen Sie den Regler nach Eingangsdruck und benötigtem Ausgangsdruck. Für besonders niedrige oder genau einzustellende Drücke stehen je nach Baureihe Präzisionsdruckregler zur Verfügung.
Filterfeinheit: Die geprüften Standard-Filterregler besitzen eine Porenweite von 5 µm. Prüfen Sie bei jeder Variante, welche Filterfeinheit tatsächlich auswählbar ist. Eine Filterfeinheit allein definiert keine vollständige Druckluft-Reinheitsklasse.
Kondensatablass und Behälter: Beachten Sie die verfügbare Ablassart sowie die Verträglichkeit des Behälterwerkstoffs mit Medium und Umgebung. Halbautomatische Ablässe öffnen bei bestimmten Ausführungen, wenn der Eingangsdruck unter den erforderlichen Mindestdruck fällt.
Wartungseinheit: Eine 2-teilige Einheit kombiniert Filterregler und Öler. Eine 3-teilige Einheit besteht aus Filter, Druckregler und Öler. Wählen Sie einen Öler nur für Anwendungen, die eine kontinuierliche Ölnebelschmierung benötigen.
Modulare Verbindung: Verwenden Sie ausschließlich zur jeweiligen Baureihe passende Koppelpakete, Befestigungsteile und Ersatzteile. Beim Zusammenbau muss die vorgegebene Durchflussrichtung eingehalten werden.
Passend zu dieser Kategorie finden Sie in unserem Sortiment auch unsere Gewindefittinge sowie auch passende Schläuche. Jetzt entdecken und direkt online kaufen!
Gewinde richtig auswählen: Leitfaden zu Pneumatik-Gewinden“ – Gewindetabelle
