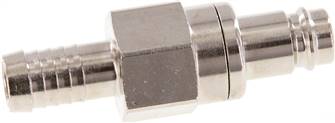

Kupplungsstecker mit Schlauchtülle, NW 10, Messing vernickelt, beidseitig absperrend, verschiedene Größen

Beidseitig absperrende Kupplungsstecker NW 10 aus Messing vernickelt mit Schlauchtülle

Unsere Kupplungsstecker der Nennweite NW 10 mit beidseitiger Absperrung bieten maximale Sicherheit und verhindern unkontrollierten Luftaustritt beim Trennen der Verbindung. Gefertigt aus massivem Messing und anschließend vernickelt, bieten sie eine hohe Korrosionsbeständigkeit und sind für einen Betriebsdruck von bis zu 35 bar ausgelegt.

Die integrierte Ventiltechnik gewährleistet, dass das Medium im Stecker verbleibt, sobald dieser aus der passenden beidseitig absperrenden Kupplungsdose gelöst wird. Dies ist ideal für Systeme, in denen ein Verlust des Mediums (Druckluft, Wasser, etc.) verhindert werden muss. Die Ausführung mit Schlauchtülle ermöglicht die einfache und sichere Verbindung mit gängigen Industrieschläuchen mittels Schlauchschellen oder Klemmen.

Technische Kernmerkmale:

• Produkttyp: Stecknippel / Kupplungsstecker mit Schlauchtülle, beidseitig absperrend.

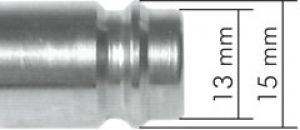

• Nennweite (NW): 10 mm.

• Material: Körper: Messing, vernickelt.

• Schlauchanschluss: Verfügbar für Schlauch-Innendurchmesser (ID) 9 mm, 13 mm und 16 mm (wählbar).

• Betriebsdruck: Max. 35 bar (abhängig von der verwendeten Kupplungsdose und Schlauchbefestigung).

• Besonderheit: Funktion nur mit beidseitig absperrenden Kupplungsdosen möglich.

Vorteile und technische Highlights:

• Doppelte Sicherheit: Kein unkontrollierter Medienausfluss beim Entkuppeln.

• Vermeidet Druckverlust: Ideal für den Einsatz in geschlossenen Kreisläufen oder bei teuren Medien.

• Robuste Materialwahl: Massives, vernickeltes Messing für Langlebigkeit in aggressiven Umgebungen.

• Einfache Konfektionierung: Schneller und sicherer Schlauchanschluss ohne zusätzliche Gewindefittings.

Wählen Sie im Dropdown den passenden Kupplungsstecker NW 10 aus Messing vernickelt mit Schlauchtülle, um eine sichere und leckagefreie Verbindung für Ihre Druckluftsysteme zu gewährleisten.

ACHTUNG!!!
DIESE KUPPLUNSSTECKER KÖNNEN NUR MIT DEN DAFÜR VORGESEHENDEN KUPPLUSDOSEN (-BA) beidseitig absperrend verwendet werden.

Werkstoffe:
Typ Messing vernickelt: Körper: Messing vernickelt, Schiebehülse: Stahl vernickelt, Dichtung: NBR

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar, sowie Grobvakuum, CEJN-Kupplungen: 0 - 16 bar

Kompatibel zu***:
Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)

Durchfluss:
Messing/Stahl: 3600 l/min,

Hinweis:
Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.

***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
