Schnellverschluss-Kupplungen NW 5 für Druckluft & Pneumatik
Schnellverschluss-Kupplungen NW 5 für Pneumatik & Druckluft
Schnellverschluss-Kupplungen NW 5 ermöglichen das schnelle Verbinden und Trennen von Druckluftleitungen und pneumatischen Komponenten. Die Nennweite 5 eignet sich für kompakte Pneumatik- und Druckluftsysteme in Industrie, Maschinenbau, Werkstatt und Handwerk.
Das Sortiment umfasst Kupplungsdosen und passende Kupplungsstecker in zahlreichen Anschluss- und Werkstoffvarianten. Zur Auswahl stehen Ausführungen mit Innengewinde, Außengewinde, Schlauchtülle und Überwurfmutter sowie Varianten mit Schottgewinde und Knickschutz. Ergänzt wird das Sortiment durch Abreiß-Kupplungsdosen und Schutzkappen.
Je nach Ausführung bestehen die Kupplungen aus Messing, Messing vernickelt, gehärtetem Stahl oder Edelstahl. Bei den Edelstahlausführungen stehen unter anderem Varianten aus 1.4305 und 1.4404 zur Verfügung. Zusätzlich sind verschiedene Schiebehülsen und Ausführungen für beidseitig absperrende Kupplungsverbindungen erhältlich.
Für die Zusammenstellung eines passenden NW-5-Kupplungssystems müssen Kupplungsdose und Kupplungsstecker hinsichtlich Nennweite und Steckprofil zueinander passen. Zusätzlich sind Anschlussart, Gewinde- oder Schlauchgröße, Werkstoff, Dichtung, Betriebsdruck und Temperaturbereich der jeweiligen Ausführung zu berücksichtigen.
Werkstoffe & Kompatibilität der Schnellkupplungen NW 5

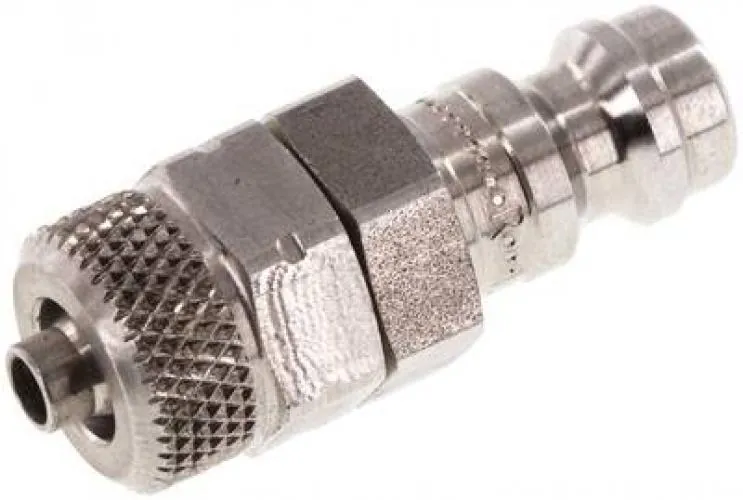

Schnellverschluss-Kupplungen NW 5 sind in unterschiedlichen Werkstoffen erhältlich. Das Sortiment umfasst Kupplungsdosen und Kupplungsstecker aus Messing, Messing vernickelt, gehärtetem Stahl sowie Edelstahl. Bei den Edelstahlausführungen stehen je nach Produkt Varianten aus 1.4305 und 1.4404 zur Verfügung.
Bei den geprüften Standardausführungen werden NBR-Dichtungen eingesetzt, während bei entsprechenden Edelstahlausführungen FKM vorgesehen ist. Werkstoff und Dichtung müssen passend zum verwendeten Medium, zum Temperaturbereich und zu den Betriebsbedingungen ausgewählt werden.
Für die Kompatibilität ist neben der Nennweite das verwendete Steckprofil entscheidend. Die geprüften NW-5-Produkte werden als kompatibel zu Rectus 21 und 90, Camozzi, EWO, KANI, Festo KD3/KS3, IMI-Norgren 233 und Aventics CP1-NW 5 angegeben.
Für Ausführungen mit beidseitiger Absperrung gelten besondere Paarungsbedingungen. Ein entsprechender absperrender Kupplungsstecker muss mit einer dafür vorgesehenen Kupplungsdose kombiniert werden. Vor dem Austausch oder der Erweiterung eines bestehenden Systems sollten deshalb Nennweite, Steckprofil und Ausführung eindeutig geprüft werden.
Anschlussarten & Ausführungen der Kupplungen NW 5
Schnellverschluss-Kupplungen NW 5 stehen in zahlreichen Anschlussvarianten zur Verfügung. Kupplungsdosen und Kupplungsstecker sind mit Innengewinde, Außengewinde oder Schlauchtülle erhältlich und können dadurch direkt mit Gewindeanschlüssen, Pneumatikschläuchen und weiteren Komponenten verbunden werden.

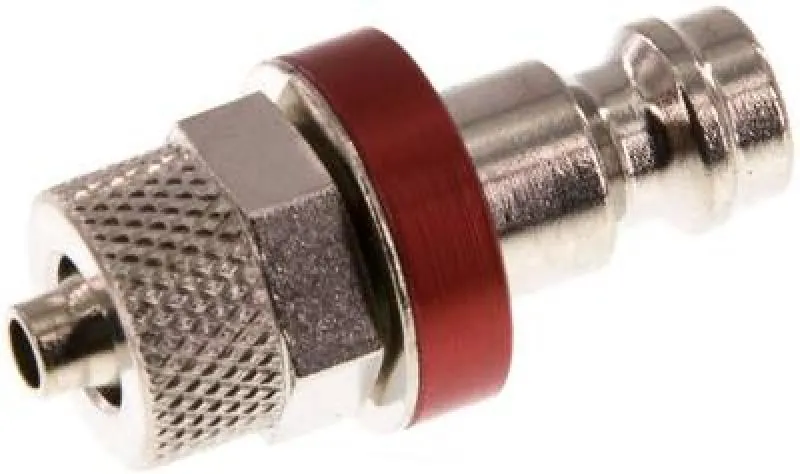

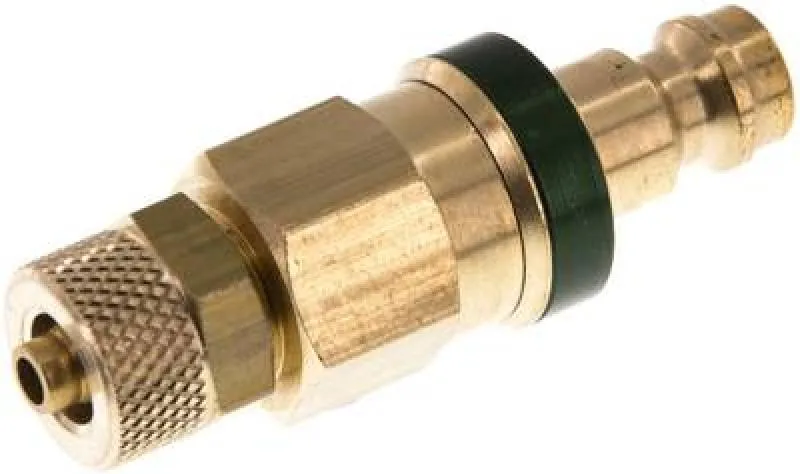

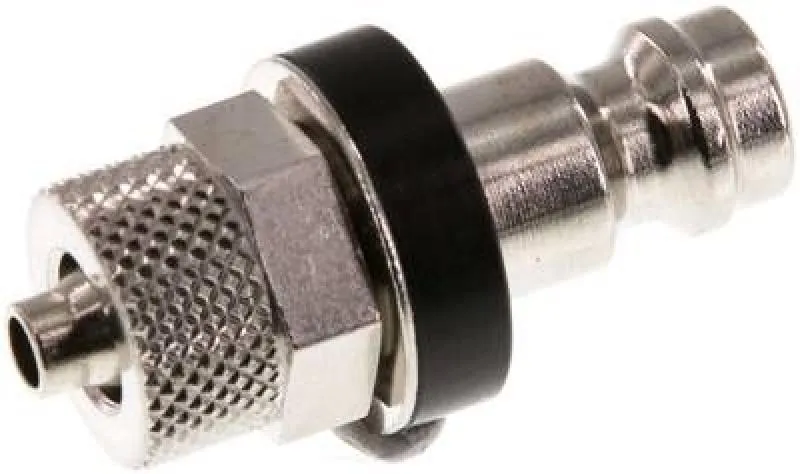

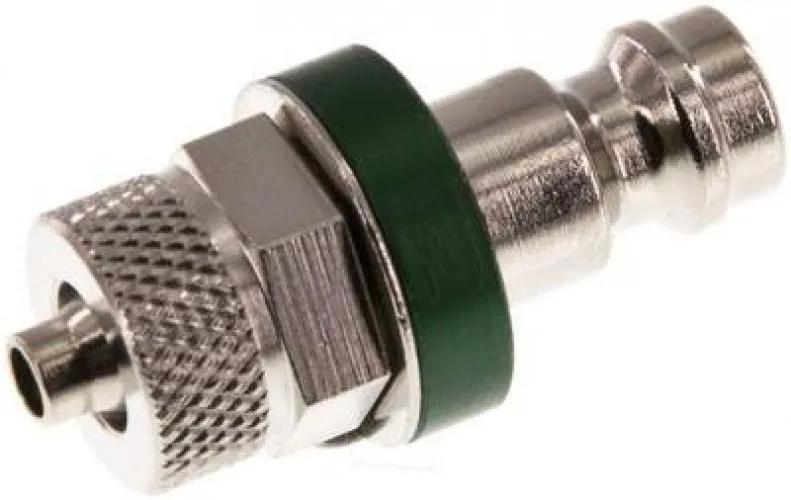

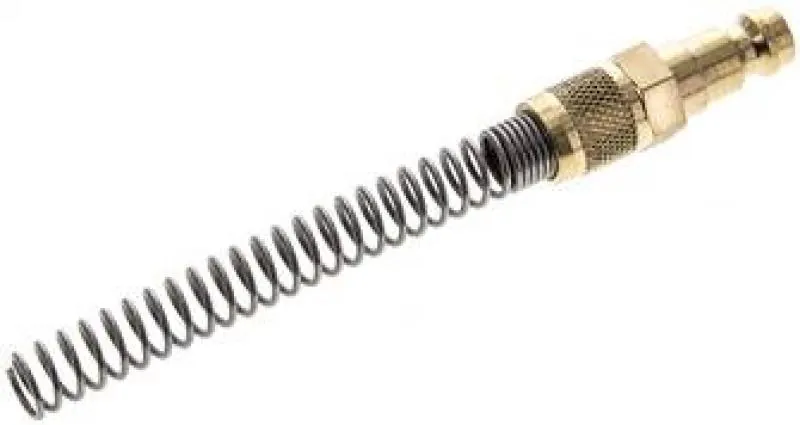

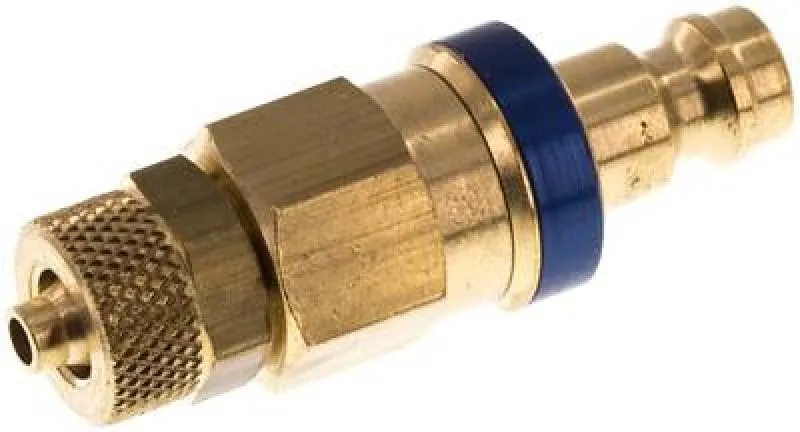

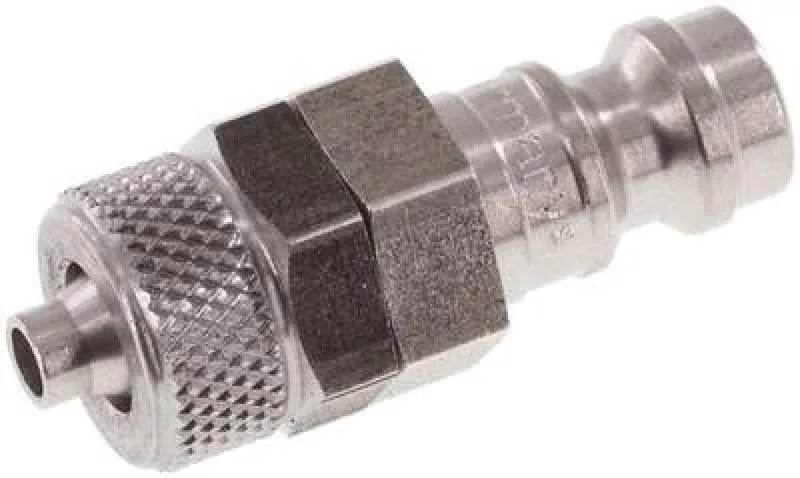

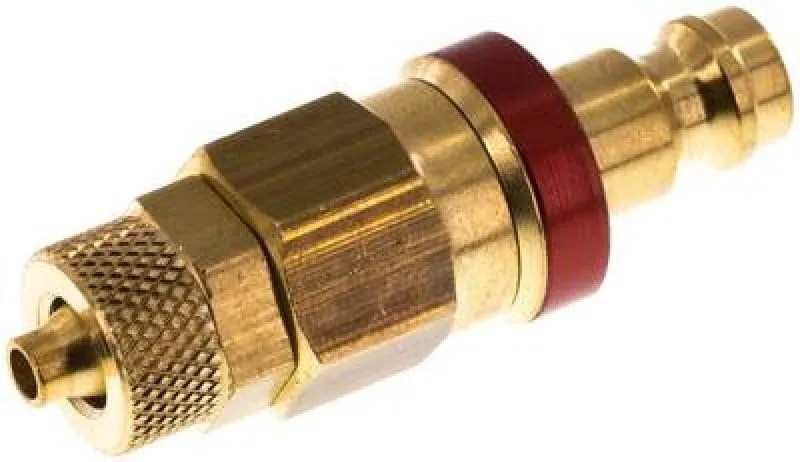

Für Kunststoff- und Pneumatikschläuche stehen zusätzlich Ausführungen mit Überwurfmutter zur Verfügung. Varianten mit Überwurfmutter und Knickschutz unterstützen eine geführte Schlauchanbindung im Bereich des Anschlusses.

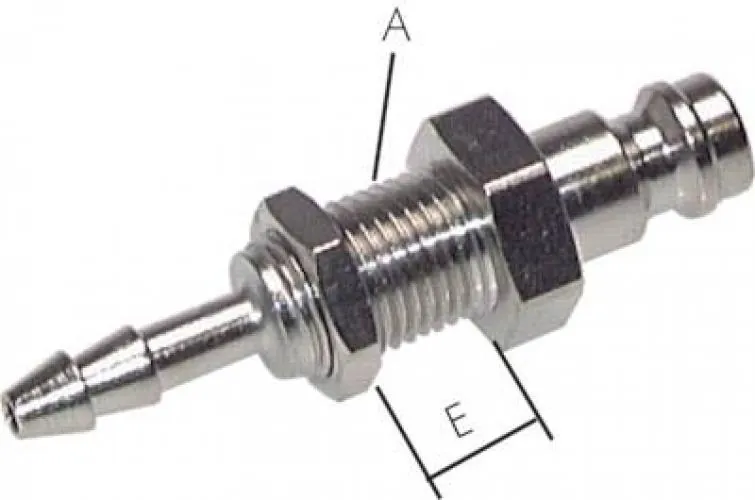

Schottausführungen ermöglichen die feste Montage der Kupplungsdose oder des Kupplungssteckers an Platten, Gehäusen und anderen Montageflächen. Je nach Ausführung werden Schottgewinde mit Schlauchtülle oder Überwurfmutter kombiniert.

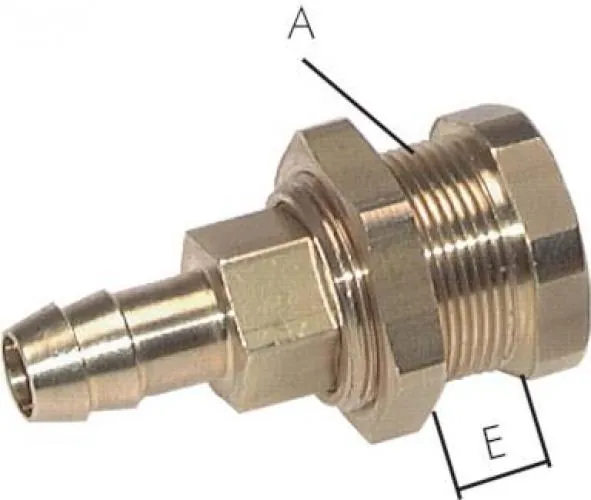

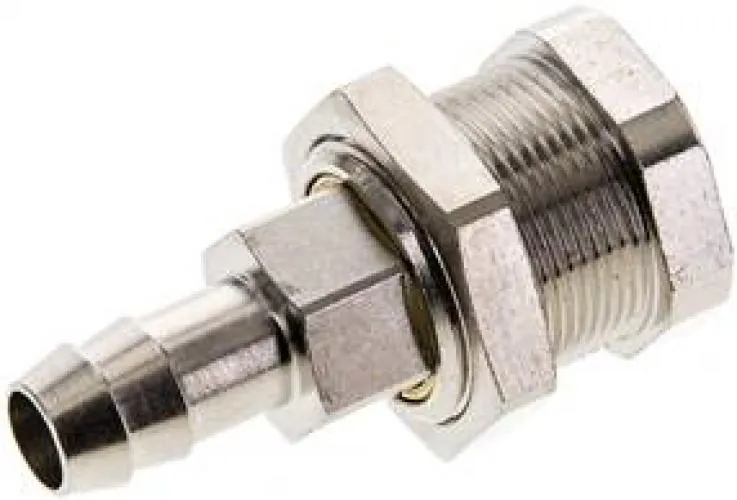

Zusätzlich umfasst das Sortiment Abreiß-Kupplungsdosen. Diese Sonderausführungen sind für Anwendungen vorgesehen, bei denen sich die Kupplungsverbindung unter den für das jeweilige Produkt vorgesehenen Bedingungen durch Zug lösen soll. Schutzkappen für Kupplungsdosen und Kupplungsstecker ergänzen das Sortiment.
Anwendungsbereiche in der Werkstatt und Industrie
Schnellverschluss-Kupplungen NW 5 werden in Werkstätten, im Maschinen- und Anlagenbau, in der industriellen Fertigung sowie im Handwerk eingesetzt. Sie ermöglichen lösbare Verbindungen zwischen Druckluftleitungen, pneumatischen Komponenten und geeigneten Druckluftgeräten.
Kupplungsdosen mit Innen- oder Außengewinde eignen sich für die direkte Montage an entsprechend ausgeführten Komponenten und Anschlüssen. Varianten mit Schlauchtülle oder Überwurfmutter ermöglichen den Anschluss geeigneter Druckluft- und Pneumatikschläuche.
Schottausführungen werden eingesetzt, wenn ein fester Kupplungspunkt an einer Maschine, einem Gehäuse oder einer Montageplatte benötigt wird. Abreiß-Kupplungsdosen stehen für spezielle Anwendungen zur Verfügung, bei denen die Kupplung unter den vorgesehenen Bedingungen durch Zug getrennt werden soll.
Für die Auswahl der richtigen Kupplung sind neben dem Einsatzbereich insbesondere Nennweite, Steckprofil, Anschlussart, Werkstoff und die technischen Betriebsbedingungen entscheidend. Wird eine andere Kupplungsgröße oder ein anderes Steckprofil benötigt, sollte das passende System vor der Bestellung eindeutig bestimmt werden.
Entdecken Sie auch unseren weiteren Kupplungen, oder die passenden Schläuche.
Bitte beachten Sie die Nennweite (NW) von Kupplungen und die richtige Gewindegröße!
Eine Entscheidungshilfe finden Sie hier:
