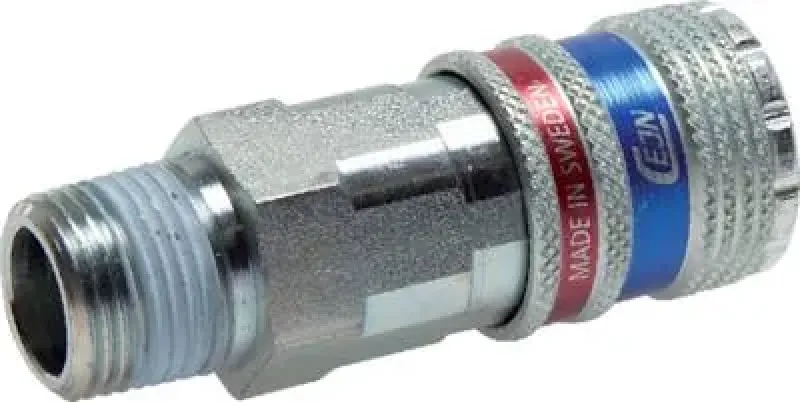

CEJN Sicherheits-Kupplungsdose Außengewinde NW 7,2 Stahl verzinkt

CEJN eSafe Sicherheits-Druckluftkupplung (NW 7,2): Standard-Nennweite, maximale Sicherheit

Diese original CEJN Sicherheits-Kupplungsdose aus robustem, verzinktem Stahl ist die optimale Lösung für alle industriellen Druckluftanwendungen, bei denen Sicherheit und Kompatibilität im Vordergrund stehen. Die Nennweite 7,2 mm (Euro-Standard) gewährleistet eine volle Austauschbarkeit mit den gängigsten Steckern auf dem europäischen Markt, einschließlich der CEJN Standard-Nippel.

Der patentierte CEJN eSafe Sicherheitsmechanismus (auch als Vented Safety bekannt, z.B. in der Serie 320) bietet eine entscheidende Sicherheitsfunktion: die zweistufige, druckentlastende Entriegelung. Beim Entkuppeln wird der Schlauch im ersten Schritt drucklos gemacht, bevor der Stecker freigegeben wird. Dies eliminiert das Verletzungsrisiko durch losschnellende Schläuche (Peitschenhieb-Effekt) und entspricht den höchsten Sicherheitsstandards (ISO 4414 / EN 983). Die Ausführung mit Außengewinde ermöglicht die einfache und direkte Installation an festen Anschlüssen.

Technische Kernmerkmale:

• Produkttyp: Sicherheits-Schnellkupplungsdose für Druckluft.

• Hersteller: CEJN (Premium-Qualität, eSafe Technologie).

• Sicherheitsfunktion: Vented Safety (druckentlastende Entriegelung).

• Nennweite (NW): 7,2 mm (Euro-Standard).

• Kompatibilität: Austauschbar nach Atlas Copco/Rectus 21/25/26, CEJN 320 Standard.

• Material: Stahl, verzinkt.

• Einsatzbereich: Industrie, Werkstätten, Automobilbau, allgemeine Fertigung.

• Norm: Entspricht Sicherheitsanforderungen nach ISO 4414 / EN 983.

Vorteile und technische Highlights:

• Höchste Arbeitssicherheit: Verhindert zuverlässig den Peitschenhieb-Effekt.

• Euro-Standard Kompatibilität: Passt zu den meisten vorhandenen Steckern im europäischen Raum.

• CEJN Premium: Langlebig, robust und für den industriellen Dauereinsatz konzipiert.

• Einfache Handhabung: Intuitive Einhandbedienung trotz Sicherheitsfunktion.

Wählen Sie diese CEJN Sicherheits-Kupplungsdose, um Ihre Druckluftanlage normgerecht und sicher auszustatten und von der bewährten Qualität des Marktführers zu profitieren.

Werkstoffe:
Gehäuse: Stahl / Messing verzinkt, Dichtung: NBR

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
0 bis 16 bar

Durchfluss:
2.250 l/min (Eingangsdruck 6 bar, max. Druckabfall 0,5 bar)

Funktion:
Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt durch Zurückschieben der Entriegelungshülse. Dann schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Die Kupplungsdose gibt den Stecker erst frei, wenn der Restdruck auf der Steckerseite einen Druck von ca. 0,3 bar unterschritten hat. Der gefährliche Peitschenhiebeffekt wird somit zuverlässig (abhängig von dem auf Steckerseite anliegendem Druck) verhindert.

Achtung:
Nur Kupplungsstecker aus gehärtetem Stahl verwenden!

Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate
