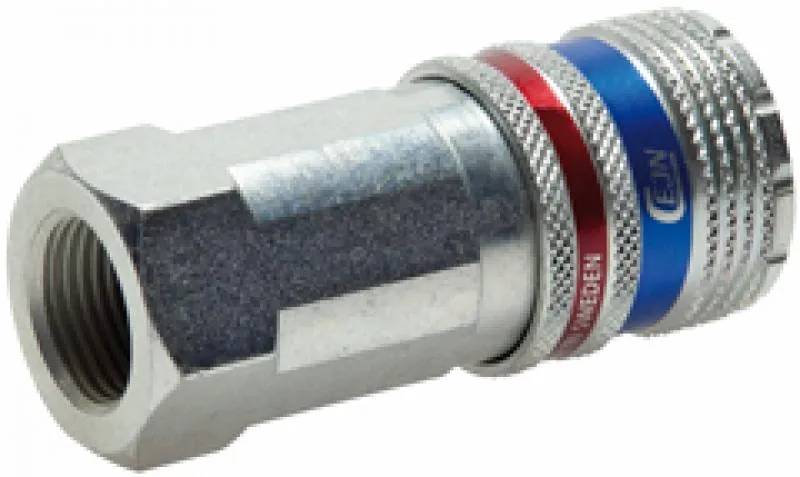

CEJN Sicherheits-Kupplungsdose Innengewinde NW 10 Stahl verzinkt

CEJN Sicherheits-Druckluftkupplung (NW 10) mit Innengewinde und Vented Safety

Diese original CEJN Sicherheits-Kupplungsdose aus robustem, verzinktem Stahl ist die ideale Lösung für alle professionellen Druckluftanwendungen, bei denen Sicherheit und Effizienz Hand in Hand gehen müssen. Die Nennweite 10 (NW 10) bietet einen hohen Luftdurchsatz, der ideal für den Betrieb von leistungsstarken Druckluftwerkzeugen wie Schlagschraubern, großen Winkelschleifern oder Lackierpistolen ist.

Der patentierte CEJN Sicherheitsmechanismus (Vented Safety, z.B. in der Serie 320) ermöglicht eine sichere, zweistufige Entriegelung. Durch das erste Ziehen an der Entriegelungshülse wird die Luftverbindung getrennt und der Schlauch drucklos gemacht. Der Stecker bleibt dabei gesichert. Erst durch das vollständige Zurückziehen der Hülse kann der Stecker entnommen werden. Dies eliminiert das Risiko von Verletzungen durch losschnellende Schläuche und entspricht den höchsten Sicherheitsstandards (ISO 4414 / EN 983). Die Ausführung mit Innengewinde ermöglicht eine einfache und direkte Installation.

Technische Kernmerkmale:

• Produkttyp: Sicherheits-Schnellkupplungsdose für Druckluft.

• Hersteller: CEJN (Premium-Qualität).

• Sicherheitsfunktion: Vented Safety (druckentlastende, zweistufige Entriegelung).

• Nennweite (NW): 10 mm (Hoher Durchfluss).

• Material: Stahl, verzinkt.

• Einsatzbereich: Industrielle Fertigung, große Werkstätten, Kfz-Bereich, überall wo hohe Volumenströme benötigt werden.

• Norm: Entspricht Sicherheitsanforderungen nach ISO 4414 / EN 983.

Vorteile und technische Highlights:

• Maximale Arbeitssicherheit: Verhindert effektiv den Peitschenhieb-Effekt des Schlauches.

• CEJN Premium: Extrem langlebig, zuverlässig und für den Dauereinsatz konzipiert.

• Hoher Durchfluss: NW 10 sorgt für optimale Leistung Ihrer Druckluftwerkzeuge.

• Einfache Installation: Innengewinde für direkte Montage an Rohren oder Schläuchen.

Wählen Sie diese CEJN Sicherheits-Kupplungsdose, um die Sicherheit in Ihrem Betrieb zu gewährleisten und gleichzeitig von der Robustheit und dem hohen Luftdurchsatz der NW 10 zu profitieren.

Werkstoffe:
Gehäuse: Stahl / Messing verzinkt, Dichtung: NBR

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
0 bis 16 bar

Durchfluss:
4.000 l/min (6 bar Eingangsdruck, 0,5 bar Druckdifferenz)

Funktion:
Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt durch Zurückschieben der Entriegelungshülse. Dann schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Die Kupplungsdose gibt den Stecker erst frei, wenn der Restdruck auf der Steckerseite einen Druck von ca. 0,3 bar unterschritten hat. Der gefährliche Peitschenhiebeffekt wird somit zuverlässig (abhängig von dem auf Steckerseite anliegendem Druck) verhindert.

Empfehlung:
Kupplungsstecker aus gehärtetem Stahl verwenden!

Kompatibel zu*:
Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)
