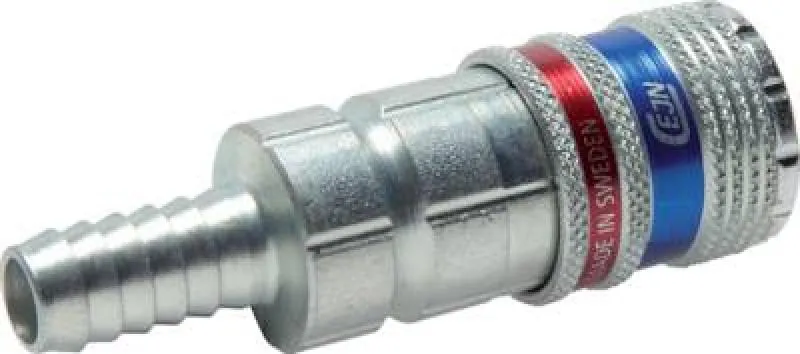

CEJN Sicherheits-Kupplungsdose mit Schlauchtülle NW 7,2 Stahl verzinkt

CEJN eSafe Sicherheits-Druckluftkupplung (NW 7,2) mit Schlauchtülle für flexible Schläuche

Diese original CEJN Sicherheits-Kupplungsdose aus robustem, verzinktem Stahl wurde für höchste Ansprüche an Arbeitssicherheit und einfache Installation entwickelt. Die Nennweite 7,2 mm (auch bekannt als Euro-Standard oder Atlas Copco / Rectus Serie 21) sorgt für breite Kompatibilität mit den gängigsten Steckern auf dem Markt.

Der patentierte CEJN Sicherheitsmechanismus (eSafe / Vented Safety, z.B. in der Serie 320) bietet eine entscheidende Sicherheitsfunktion: Beim Entkuppeln wird die Luftverbindung im ersten Schritt drucklos gemacht, bevor der Stecker freigegeben wird. Dies eliminiert das Verletzungsrisiko durch losschnellende Schläuche (Peitschenhieb-Effekt) und entspricht den strengsten europäischen Sicherheitsnormen (ISO 4414 / EN 983). Die integrierte Schlauchtülle ermöglicht die direkte Verbindung eines flexiblen Schlauches mittels Schlauchschelle.

Technische Kernmerkmale:

• Produkttyp: Sicherheits-Schnellkupplungsdose für Druckluft.

• Hersteller: CEJN (Premium-Qualität, eSafe Technologie).

• Sicherheitsfunktion: Vented Safety (druckentlastende Entriegelung).

• Anschlussart: Integrierte Schlauchtülle.

• Nennweite (NW): 7,2 mm (Euro-Standard).

• Kompatibilität: Austauschbar mit Atlas Copco / Rectus 21/25/26 Standard.

• Material: Stahl, verzinkt.

• Einsatzbereich: Industrielle Montagelinien, Werkstätten, mobile Anwendungen.

Vorteile und technische Highlights:

• Höchste Arbeitssicherheit: Verhindert zuverlässig den Peitschenhieb-Effekt.

• Einfache Schlauchmontage: Schlauchtülle für schnelle, direkte Verbindung ohne Gewindefittinge.

• Euro-Standard Kompatibilität: Passt zu den meisten vorhandenen Steckern in Europa.

• CEJN Premium: Langlebig, robust und für den industriellen Dauereinsatz konzipiert.

Wählen Sie diese CEJN Sicherheits-Kupplungsdose mit Schlauchtülle für eine sichere, normkonforme und effiziente Verbindung Ihrer Druckluftschläuche.

Werkstoffe:
Gehäuse: Stahl / Messing verzinkt, Dichtung: NBR

Temperaturbereich:
-20°C bis max. +80°C

Betriebsdruck:
0 bis 16 bar

Durchfluss:
2.250 l/min (Eingangsdruck 6 bar, max. Druckabfall 0,5 bar)

Funktion:
Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt durch Zurückschieben der Entriegelungshülse. Dann schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Die Kupplungsdose gibt den Stecker erst frei, wenn der Restdruck auf der Steckerseite einen Druck von ca. 0,3 bar unterschritten hat. Der gefährliche Peitschenhiebeffekt wird somit zuverlässig (abhängig von dem auf Steckerseite anliegendem Druck) verhindert.

Achtung:
Nur Kupplungsstecker aus gehärtetem Stahl verwenden!

Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate
