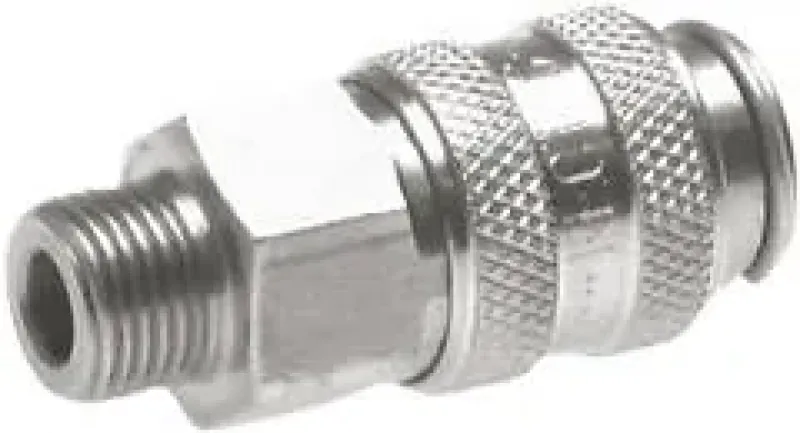

Kupplungsdosen mit Außengewinde, NW 5, Edelstahl 1.4404, verschiedene Größen

Robuste Kupplungsdosen NW 5 aus Edelstahl 1.4404 mit Außengewinde

Unsere Schnellkupplungsdosen der Nennweite NW 5 sind für anspruchsvolle Druckluftanwendungen konzipiert, die höchste Korrosionsbeständigkeit erfordern. Gefertigt aus massivem Edelstahl 1.4404 (auch V4A oder AISI 316L genannt), bieten sie eine exzellente Lösung für chemische, pharmazeutische oder maritime Umgebungen sowie für Bereiche mit strengen Hygieneanforderungen.

Die Ausführung mit Außengewinde ermöglicht eine einfache und direkte Montage in bestehende pneumatische Systeme, an Wänden, Platten oder Maschinen. Diese Kupplungsdosen sind kompatibel zu gängigen Industriestandards für Nennweite 5 (z.B. Rectus 21, Festo KD3/KS3, IMI-Norgren 233). Durch das Einstecken des passenden Stecknippels wird die Verbindung schnell und sicher hergestellt.

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsdose / Kupplungsdose mit Außengewinde.

• Nennweite (NW): 5 mm (Standard-Industrieprofil).

• Material: Körper: Edelstahl 1.4404 (AISI 316L); Dichtung: NBR (Standard).

• Anschluss: Verfügbar mit Außengewinde in G 1/8" und G 1/4" (wählbar).

• Betriebsdruck: 0 bis max. 35 bar (sowie Grobvakuum).

• Temperaturbereich: -20 °C bis max. +100 °C (abhängig vom Dichtungsmaterial NBR).

• Durchfluss: ca. 510 l/min bei 6 bar Eingangsdruck.

Vorteile und technische Highlights:

• Höchste Korrosionsbeständigkeit: Ideal für aggressive Medien und Salzwasser (V4A).

• Standard-Industrieprofil: Kompatibel zu gängigen NW 5 Steckern.

• Industrie-Qualität: Gefertigt aus säurebeständigem Edelstahl 1.4404.

• Einfache Installation: Schneller und sicherer Einbau dank präzisem Außengewinde.

Wählen Sie im Dropdown die passende Kupplungsdose NW 5 aus Edelstahl 1.4404 mit Außengewinde, um eine robuste und langlebige Druckluftversorgung unter extremen Bedingungen zu gewährleisten.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss*:
560 l/min (Option -BA: 360 l/min)

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Optional:
Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCH
