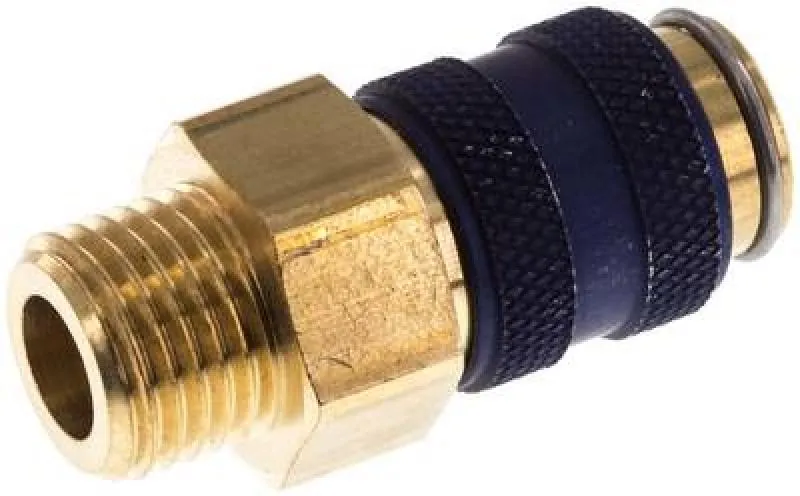

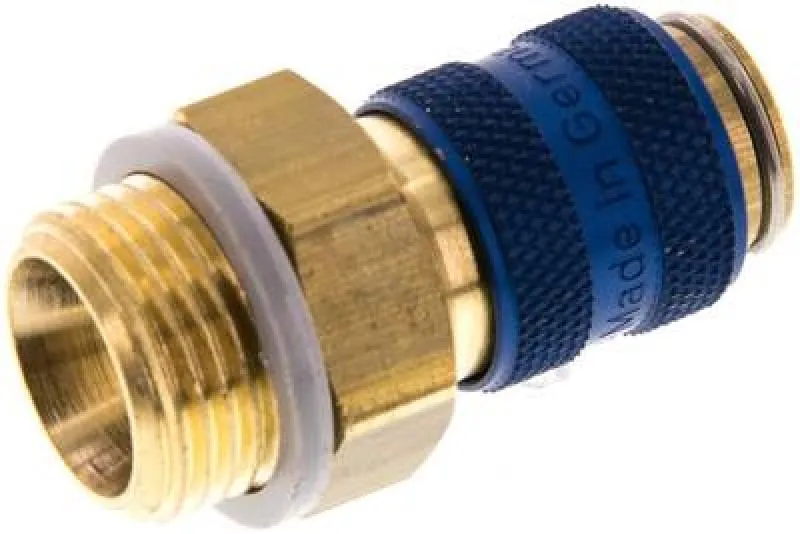

Kupplungsdosen NW 5 mit Außengewinde – Messing & farbige Schiebehülse (verschiedene Größen)

Robuste Kupplungsdosen NW 5 aus Messing mit Außengewinde und farbiger Schiebehülse

Unsere Schnellkupplungsdosen der Nennweite NW 5 sind für Standard-Druckluftanwendungen konzipiert, insbesondere für die feste Montage in ein Bauteil mit Innengewinde (z.B. Wartungseinheit, Verteilerblock, Gehäuse). Gefertigt aus massivem, hochwertigem Messing, bieten sie eine zuverlässige und langlebige Lösung für Werkstätten, Industrie und Handwerk. Die farbige Schiebehülse dient zudem der einfachen Identifikation und Kennzeichnung im System.

Der direkte Anschluss über das integrierte Außengewinde ermöglicht eine saubere und dichte Verschraubung ohne zusätzliche Adapter. Diese Kupplungsdosen sind kompatibel zu gängigen Industriestandards für Nennweite 5 (z.B. Rectus 21, Festo KD3/KS3, IMI-Norgren 233).

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsdose / Einbaukupplung / Kupplungsmuffe mit Außengewinde und farbiger Hülse.

• Nennweite (NW): 5 mm (Standard-Industrieprofil).

• Material: Körper: Messing; Schiebehülse: Kunststoff (Farbe wählbar); Dichtung: NBR (Standard).

• Anschluss: Frontseitig Standard-Kupplung; Rückseitig Außengewinde (G 1/8", G 1/4", G 3/8" wählbar).

• Betriebsdruck: 0 bis max. 35 bar (abhängig von der Gewindemontage).

• Temperaturbereich: -20 °C bis max. +100 °C.

• Durchfluss: ca. 510 l/min bei 6 bar Eingangsdruck.

Vorteile und technische Highlights:

• Einfache, direkte Montage: Schnelle und sichere Verschraubung in ein Innengewinde.

• Standard-Industrieprofil: Kompatibel zu gängigen NW 5 Steckern.

• Industrie-Qualität: Gefertigt aus robustem Messing für Langlebigkeit.

• Farbliche Kennzeichnung: Die Hülse ermöglicht einfache Identifikation im System (z.B. rote, blaue, grüne, schwarze Hülse wählbar).

Wählen Sie im Dropdown die passende Kupplungsdose NW 5 aus Messing mit Außengewinde und der gewünschten farbigen Schiebehülse, um eine zuverlässige und effiziente, fest installierte Druckluftversorgung in Ihren Systemen zu gewährleisten.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss*:
560 l/min (Option -BA: 360 l/min)

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Optional:
Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCH
