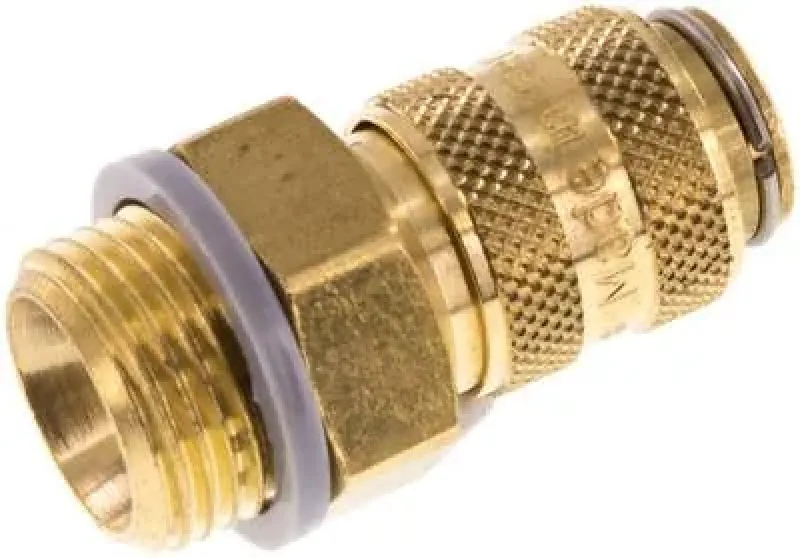

Kupplungsdosen mit Außengewinde, NW 5, Messing, verschiedene Größen

Robuste Kupplungsdosen NW 5 aus Messing mit Außengewinde für Standard-Druckluftanwendungen

Unsere Schnellkupplungsdosen der Nennweite NW 5 sind für Standard-Druckluftanwendungen konzipiert. Gefertigt aus massivem, hochwertigem Messing, bieten sie eine zuverlässige und langlebige Lösung für Werkstätten, Industrie und Handwerk. Diese Dosen sind für den Einsatz mit Druckluft optimiert und halten den gängigen Betriebsdrücken stand.

Die Ausführung mit Außengewinde ermöglicht eine einfache und direkte Montage in bestehende pneumatische Systeme, an Wänden, Platten oder Schlauchleitungen. Diese Kupplungsdosen sind kompatibel zu gängigen Industriestandards für Nennweite 5 (z.B. Rectus 21, Festo KD3/KS3, IMI-Norgren 233). Durch das Einstecken des passenden Stecknippels wird die Verbindung schnell und sicher hergestellt.

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsdose / Kupplungsdose mit Außengewinde.

• Nennweite (NW): 5 mm (Standard-Industrieprofil).

• Material: Körper: Messing.

• Anschluss: Verfügbar mit Außengewinde in G 1/8" und G 1/4" (wählbar).

• Betriebsdruck: 0 bis max. 35 bar (sowie Grobvakuum).

• Temperaturbereich: -20 °C bis max. +100 °C (abhängig vom Dichtungsmaterial NBR).

• Durchfluss: ca. 510 l/min bei 6 bar Eingangsdruck.

Vorteile und technische Highlights:

• Standard-Industrieprofil: Kompatibel zu gängigen NW 5 Steckern.

• Industrie-Qualität: Gefertigt aus robustem Messing für Langlebigkeit.

• Einfache Installation: Schneller und sicherer Einbau dank präzisem Außengewinde.

• Vielseitig: Hohe Durchflussleistung für Standard-Druckluftnetze.

Wählen Sie im Dropdown die passende Kupplungsdose NW 5 aus Messing mit Außengewinde, um eine zuverlässige und effiziente Druckluftversorgung in Ihren Systemen zu gewährleisten.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss*:
560 l/min (Option -BA: 360 l/min)

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Optional:
Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCH
