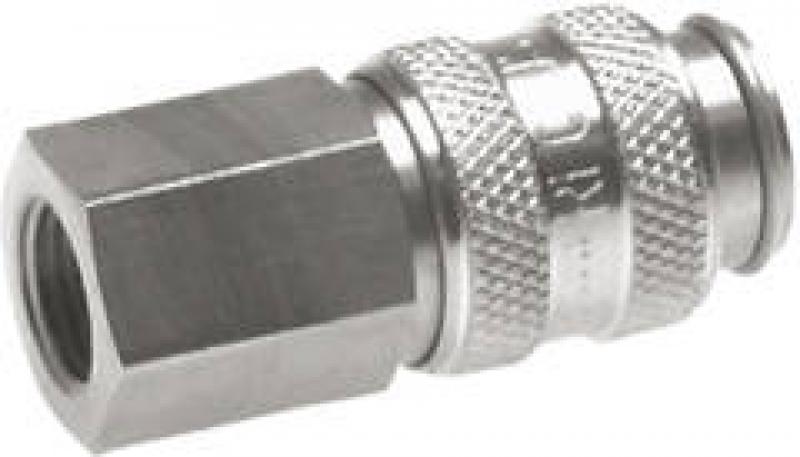

Kupplungsdosen mit Innengewinde, NW 5, Messing vernickelt, verschiedene Größen

Robuste Kupplungsdosen NW 5 aus Messing vernickelt mit Innengewinde

Unsere Schnellkupplungsdosen der Nennweite NW 5 sind für anspruchsvollere Druckluftanwendungen konzipiert. Gefertigt aus massivem Messing und anschließend hochwertig vernickelt, bieten sie eine verbesserte Oberflächenhärte und erhöhte Korrosionsbeständigkeit im Vergleich zu blankem Messing. Sie sind die langlebige Lösung für Werkstätten und industrielle Umgebungen, in denen Optik und leichter Schutz vor äußeren Einflüssen gefragt sind.

Die Ausführung mit Innengewinde ermöglicht eine einfache und direkte Montage von Nippeln oder die Integration in bestehende pneumatische Systeme mittels Gewindefittings. Diese Kupplungsdosen sind kompatibel zu gängigen Industriestandards für Nennweite 5 (z.B. Rectus 21, Festo KD3/KS3, IMI-Norgren 233).

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsdose / Kupplungsdose mit Innengewinde.

• Nennweite (NW): 5 mm (Standard-Industrieprofil).

• Material: Körper: Messing, Oberfläche: Galvanisch vernickelt; Dichtung: NBR (Standard).

• Anschluss: Verfügbar mit Innengewinde in G 1/8" und G 1/4" (wählbar).

• Betriebsdruck: 0 bis max. 35 bar (sowie Grobvakuum).

• Temperaturbereich: -20 °C bis max. +100 °C (abhängig vom Dichtungsmaterial NBR).

• Durchfluss: ca. 510 l/min bei 6 bar Eingangsdruck.

Vorteile und technische Highlights:

• Verbesserter Korrosionsschutz: Die Vernickelung schützt besser als blankes Messing.

• Standard-Industrieprofil: Kompatibel zu gängigen NW 5 Steckern.

• Industrie-Qualität: Gefertigt aus robustem Grundmaterial (Messing).

• Einfache Installation: Schneller und sicherer Einbau dank präzisem Innengewinde.

Wählen Sie im Dropdown die passende Kupplungsdose NW 5 aus Messing vernickelt mit Innengewinde, um eine zuverlässige und optisch ansprechende Druckluftversorgung in Ihren Systemen zu gewährleisten.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss*:
560 l/min (Option -BA: 360 l/min)

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Optional:
Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCH
