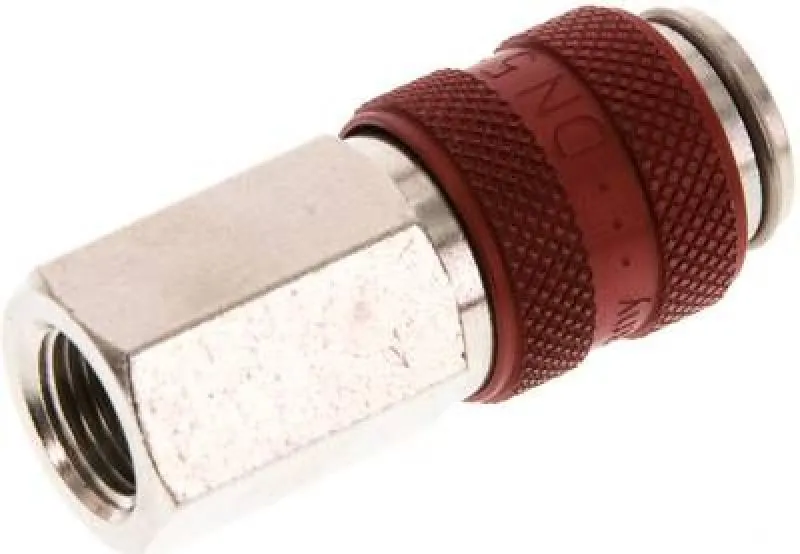

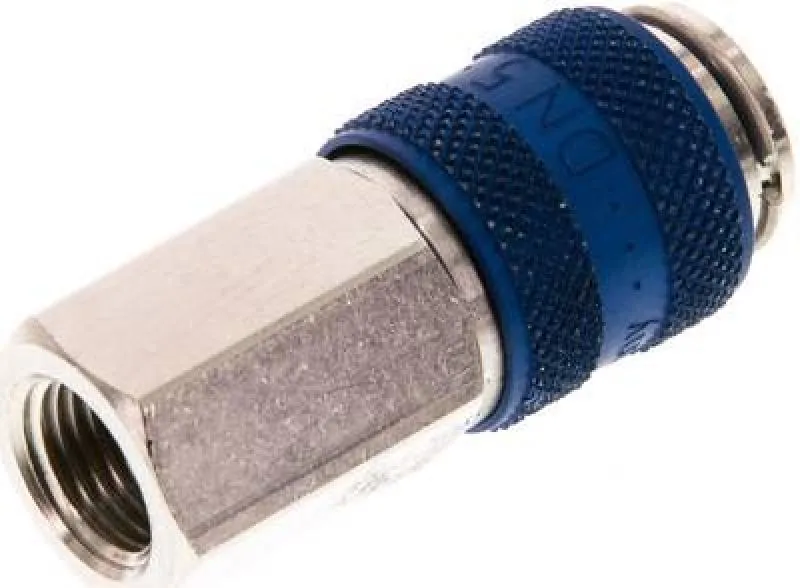

Kupplungsdosen NW 5 Messing vernickelt mit Innengewinde – farbige Hülse, alle Größen

Robuste, vernickelte Druckluft-Kupplungsdosen mit IG und NW 5

Unsere Kupplungsdosen für Druckluftanwendungen sind die ideale Lösung für effiziente und sichere Verbindungen in anspruchsvollen Umgebungen. Diese Dosen bestehen aus massivem Messing und sind zusätzlich hochwertig vernickelt. Die Vernickelung schützt das Material effektiv vor Korrosion und sorgt für eine ansprechende, widerstandsfähige Oberfläche, die sich ideal für den Einsatz in Bereichen mit erhöhter Feuchtigkeit oder chemischer Beanspruchung eignet.

Die Nennweite (NW) von 5 mm ist optimal für Standard-Druckluftwerkzeuge dimensioniert. Die farbige Schiebehülse ermöglicht eine schnelle visuelle Identifizierung verschiedener Kreisläufe oder Medien. Diese Kupplungen sind für einen Betriebsdruck von bis zu 10 bar ausgelegt.

Technische Kernmerkmale:

• Produkttyp: Kupplungsdose / Schnellkupplung (weiblicher Teil).

• Material: Messing, zusätzlich hochwertig vernickelt.

• Nennweite (NW): 5 mm (Industriestandard).

• Anschluss: Innengewinde (IG) in verschiedenen Größen.

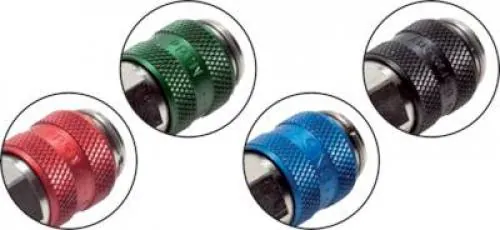

• Design-Feature: Farbige Schiebehülse zur Kennzeichnung (Farbauswahl: z.B. Rot, Blau, Grün).

• Druckstufe: Geeignet für Anwendungen bis maximal 10 bar.

• Größen: Verfügbar in allen gängigen IG-Dimensionen (z.B. 1/8", 1/4", 3/8", 1/2").

• Einsatzbereich: Druckluft, Pneumatik, Wasserversorgung in Werkstätten und Industrie.

Vorteile und technische Highlights:

• Korrosionsbeständig: Die Vernickelung bietet zusätzlichen Schutz gegenüber der reinen Messing-Variante.

• Einfache Handhabung: Schnelles und sicheres Kuppeln dank der intuitiven Schiebehülse.

• Systematisierung: Farbcodierung für eine fehlerfreie Zuordnung verschiedener Systeme.

• Langlebigkeit: Garantierte Zuverlässigkeit und Robustheit auch bei intensivem Gebrauch.

Wählen Sie im Dropdown die passende Größe für Ihre vernickelte Kupplungsdose aus und optimieren Sie Ihre Druckluftinstallation durch schnelles, sicheres und farbcodiertes Kuppeln.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss*:
560 l/min (Option -BA: 360 l/min)

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Optional:
Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCH
