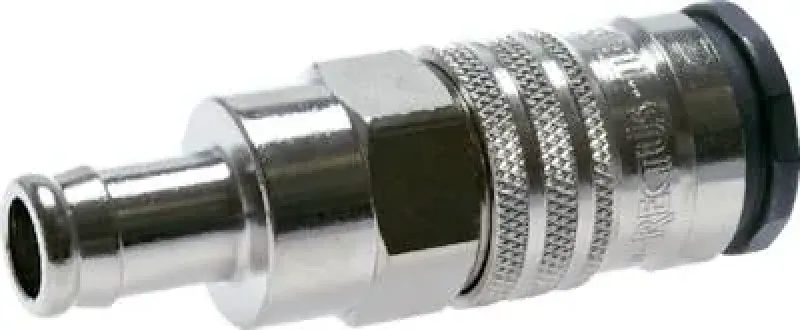

Kupplungsdosen mit Schlauchtülle, NW 10, Messing vernickelt / Stahl, verschiedene Größen

Robuste Kupplungsdosen NW 10 mit Schlauchtülle – Messing vernickelt/Stahl für hohe Durchflussleistung

Unsere Kupplungsdosen der Nennweite NW 10 sind für anspruchsvolle Druckluftanwendungen konzipiert, die einen effizienten Luftdurchsatz erfordern. Der Körper ist aus Messing vernickelt, während die Schiebehülse aus robustem Stahl besteht, was eine hohe Korrosionsbeständigkeit und mechanische Belastbarkeit gewährleistet.

Die Ausführung mit Schlauchtülle ermöglicht eine einfache und sichere Verbindung mit gängigen Industrieschläuchen mittels Schlauchschellen oder Klemmen. Die Kupplungen sind kompatibel zu gängigen Industriestandards für Nennweite 10. Sie sind als einseitig absperrende Kupplungen ausgeführt, wobei die Kupplungsdose nach dem Entkuppeln automatisch schließt.

Technische Kernmerkmale:

• Produkttyp: Einhand-Schnellverschlusskupplungsdose mit Schlauchtülle.

• Nennweite (NW): 10 mm.

• Material: Körper: Messing, vernickelt; Schiebehülse: Stahl, vernickelt; Dichtung: NBR.

• Schlauchanschluss: Verfügbar für Schlauch-Innendurchmesser (ID) 9 mm, 13 mm und 16 mm (wählbar).

• Betriebsdruck: Bis max. 35 bar (abhängig von der Schlauchbefestigung).

• Temperaturbereich: -20 °C bis +100 °C.

Vorteile und technische Highlights:

• Hoher Durchfluss: Ermöglicht effizienten Betrieb leistungsstarker Druckluftwerkzeuge.

• Robuste Materialkombination: Messing und Stahl sorgen für Langlebigkeit in rauen Industrieumgebungen.

• Sichere Verbindung: Einhandbedienung für schnelles und einfaches Kuppeln.

• Einfache Konfektionierung: Direkter Schlauchanschluss ohne zusätzliche Gewindefittings.

Wählen Sie im Dropdown die passende Kupplungsdose NW 10 mit Schlauchtülle, um eine robuste und effiziente Druckluftversorgung zu gewährleisten.

Werkstoffe:
Typ MS/Stahl: Gehäuse: Messing vernickelt/Stahl (QPQ), Schiebehülse: Messing vernickelt, Dichtung: NBR

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar, sowie Grobvakuum, CEJN-Kupplungen: 0 - 16 bar

Kompatibel zu***:
Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)

Durchfluss:
Messing/Stahl: 3600 l/min,

Hinweis:
Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.

***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
