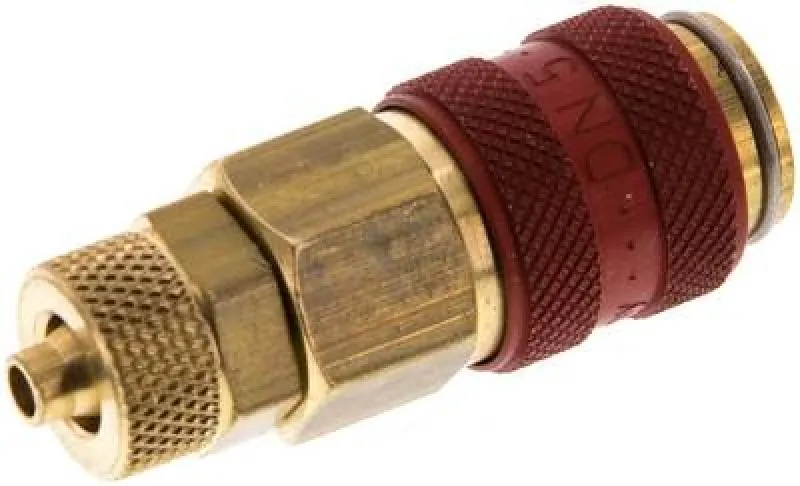

Kupplungsdosen NW 5 Messing mit Überwurfmutter & farbiger Schiebehülse – alle Größen

Robuste Druckluft-Kupplungsdosen NW 5 aus Messing mit fester Überwurfmutter

Diese Kupplungsdosen sind für Anwendungen konzipiert, bei denen eine besonders sichere und dauerhafte Verbindung mit einem feststehenden Rohrende oder einem Gegenstück mit Außengewinde benötigt wird.Sie verfügen über eine integrierte, drehbare Überwurfmutter und bestehen aus massivem, langlebigem Messing.

Die Nennweite NW 5 ist optimal für Standard-Druckluftwerkzeuge dimensioniert. Das Anschlussgewinde (Innengewinde) in der Überwurfmutter ermöglicht eine einfache Installation ohne zusätzliche Adapter. Die farbige Schiebehülse erlaubt eine schnelle visuelle Identifizierung verschiedener Kreisläufe oder Medien direkt an der Entnahmestelle.

Technische Kernmerkmale:

• Produkttyp: Kupplungsdose / Schnellkupplung (weiblich) mit Überwurfmutter.

• Material: Messing, robust und korrosionsbeständig.

• Nennweite (NW): 5 mm (Industriestandard).

• Anschluss: Innengewinde (IG) in der Überwurfmutter (drehbar).

• Design-Feature: Farbige Schiebehülse zur Kennzeichnung (Farbauswahl: z.B. Rot, Blau, Grün).

• Druckstufe: Geeignet für Anwendungen bis maximal 10 bar.

• Größen: Verfügbar in allen gängigen IG-Dimensionen (z.B. 1/8", 1/4", 3/8", 1/2").

• Vorteilhaft bei: Vibrationen oder schwer zugänglichen, fest verschraubten Anschlüssen.

Vorteile und technische Highlights:

• Sichere Verbindung: Die Überwurfmutter gewährleistet eine zugentlastete und dichte Verschraubung.

• Einfache Handhabung: Schnelles und sicheres Kuppeln dank der intuitiven Schiebehülse.

• Systematisierung: Die farbige Schiebehülse sorgt für eine fehlerfreie Zuordnung verschiedener Systeme.

• Messing-Qualität: Garantierte Langlebigkeit und Zuverlässigkeit.

Wählen Sie im Dropdown die passende Größe Ihrer Kupplungsdose mit Überwurfmutter aus und optimieren Sie Ihre Druckluftinstallation durch eine sichere, fest verschraubte und farbcodierte Lösung.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss*:
560 l/min (Option -BA: 360 l/min)

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Optional:
Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCH
