Kupplungsdosen mit Überwurfmutter & Knickschutz, NW 7,2, Messing, verschiedene Größen

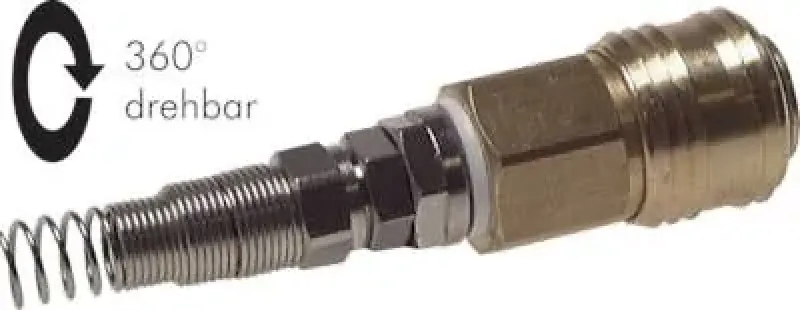

Robuste Kupplungsdosen NW 7,2 aus Messing mit Überwurfmutter und integriertem Knickschutz

Unsere Schnellkupplungsdosen der Nennweite NW 7,2 sind für Standard-Druckluftanwendungen konzipiert, bei denen die Schlauchverbindung besonders vor mechanischer Beanspruchung geschützt werden muss. Gefertigt aus massivem, hochwertigem Messing, bieten sie eine zuverlässige und langlebige Lösung für Werkstätten, Industrie und Handwerk. Die spezielle Ausführung kombiniert die sichere Überwurfmutter mit einem elastischen Knickschutz am Schlauchaustritt.

Diese Kupplungsdosen sind kompatibel zu gängigen Industriestandards für Nennweite 7,2 (z.B. nach DIN EN ISO 4414). Die Verbindung mit dem Schlauch erfolgt durch das Einführen des Schlauches in die Verschraubung und das anschließende Festziehen der Überwurfmutter. Der Knickschutz verhindert zuverlässig ein Abknicken oder starke Biegung des Schlauches direkt an der Verschraubung und erhöht somit die Lebensdauer der gesamten Installation.

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsdose / Kupplungsdose mit Überwurfmutter, Schlauchanschluss und Knickschutz.

• Nennweite (NW): 7,2 mm (Standard-Industrieprofil).

• Material: Körper: Messing; Dichtung: NBR; Knickschutz: Elastischer Kunststoff/Gummi.

• Schlauchanschluss: Verfügbar für verschiedene Schlauch-Außen- und Innendurchmesser (z.B. 8x6 mm, 12x9 mm wählbar).

• Betriebsdruck: 0 bis max. 35 bar (sowie Grobvakuum).

• Temperaturbereich: -20 °C bis max. +100 °C (Einschränkung durch Dichtung NBR und Knickschutz).

Vorteile und technische Highlights:

• Integrierter Knickschutz: Verlängert die Lebensdauer des angeschlossenen Schlauchs erheblich.

• Sichere Schlauchverbindung: Die Überwurfmutter bietet eine robuste und dichte Verbindung.

• Standard-Industrieprofil: Kompatibel zu gängigen NW 7,2 Steckern.

• Industrie-Qualität: Gefertigt aus robustem Messing für Langlebigkeit.

Wählen Sie im Dropdown die passende Kupplungsdose NW 7,2 aus Messing mit Überwurfmutter und Knickschutz, um eine zuverlässige, sichere und langlebige Druckluftversorgung in Ihren Systemen zu gewährleisten.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet, 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss***:
Bolzenverriegelung: 1100 l/min (Option -BA: 800 l/min), Kugelverriegelung: 1850 l/min (Option -BA: 750 l/min), Kugelverriegelung/Kunststoffhülse: 2100 l/min

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate

Optional:
Verwendbar für Stecker beidseitig absperrend -BA
