Kupplungsdosen NW 5 mit Überwurfmutter & Knickschutz – Messing (alle Größen)

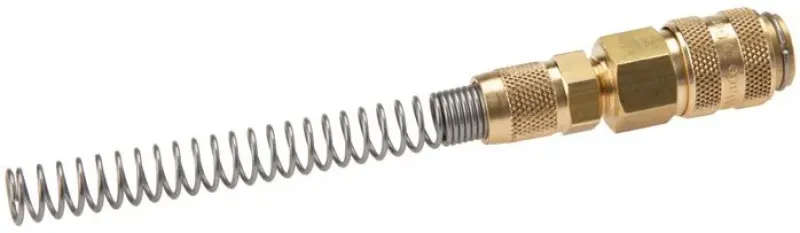

Robuste Kupplungsdosen NW 5 aus Messing mit Überwurfmutter und Knickschutz

Unsere Schnellkupplungsdosen der Nennweite NW 5 sind für Standard-Druckluftanwendungen konzipiert. Sie dienen der festen Montage und ermöglichen eine schnelle Verbindung und Trennung von Verbrauchern. Gefertigt aus massivem, hochwertigem Messing, bieten sie eine zuverlässige und langlebige Lösung für Werkstätten, Industrie und Handwerk. Die integrierte Überwurfmutter mit Knickschutz schützt den angeschlossenen Schlauch effektiv vor Beschädigungen an der kritischen Übergangsstelle.

Der direkte Anschluss über die Überwurfmutter ermöglicht eine saubere und dichte Verschraubung eines Schlauches, typischerweise eines Pneumatikschlauches, der an einem entsprechenden Stutzen befestigt wird. Diese Kupplungsdosen sind kompatibel zu gängigen Industriestandards für Nennweite 5 (z.B. Rectus 21, Festo KD3/KS3 und IMI-Norgren 233).

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsdose / Einbaukupplung / Kupplungsmuffe mit Überwurfmutter und Knickschutz.

• Nennweite (NW): 5 mm (Standard-Industrieprofil).

• Material: Körper: Messing; Dichtung: NBR (Standard).

• Anschluss: Frontseitig Standard-Kupplung; Rückseitig Überwurfmutter mit Knickschutz für diverse Schlauchmaße (z.B. für Schlauch Außendurchmesser x Innendurchmesser: 6x4 mm, 8x6 mm wählbar).

• Betriebsdruck: 0 bis max. 35 bar.

• Temperaturbereich: -20 °C bis max. +100 °C.

• Durchfluss: ca. 510 l/min bei 6 bar Eingangsdruck.

Vorteile und technische Highlights:

• Integrierter Knickschutz: Schützt den Schlauch effektiv vor Abknicken und Verschleiß direkt an der Verbindung.

• Einfache, direkte Montage: Schnelle und sichere Verschraubung des Schlauches mittels Überwurfmutter.

• Standard-Industrieprofil: Kompatibel zu gängigen NW 5 Kupplungssteckern in Europa.

• Industrie-Qualität: Gefertigt aus robustem Messing für Langlebigkeit.

Wählen Sie im Dropdown die passende Kupplungsdose NW 5 aus Messing mit Überwurfmutter und Knickschutz, um eine zuverlässige, langlebige und sichere Druckluftversorgung Ihrer Systeme sicherzustellen.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss*:
560 l/min (Option -BA: 360 l/min)

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Optional:
Verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCH
