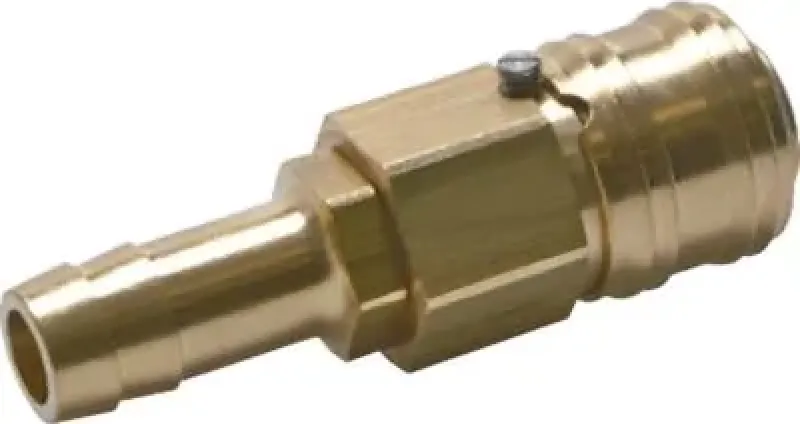

Sichere Kupplungsdosen NW 7,2 aus Messing mit Schiebemuffenverriegelung
Unsere Schnellkupplungsdosen der Nennweite NW 7,2 sind für Standard-Druckluftanwendungen konzipiert, bei denen ein hohes Maß an Sicherheit gefordert ist. Gefertigt aus massivem, hochwertigem Messing, bieten sie eine zuverlässige und langlebige Lösung für Werkstätten, Industrie und Handwerk. Diese Dosen verfügen über einen speziellen Verriegelungsmechanismus (oft als Schiebemuffe ausgeführt), der ein unbeabsichtigtes Entkuppeln, beispielsweise durch Vibrationen oder versehentliches Ziehen am Schlauch, verhindert.
Diese Kupplungsdosen sind kompatibel zu gängigen Industriestandards für Nennweite 7,2 (z.B. nach DIN EN ISO 4414). Die Entriegelung erfolgt bewusst durch eine zusätzliche, manuelle Betätigung des Sicherungsmechanismus.
Technische Kernmerkmale:
-
Produkttyp: Sicherheits-Schnellkupplungsdose / Kupplungsdose mit Verriegelung.
-
Nennweite (NW): 7,2 mm (Standard-Industrieprofil).
-
Material: Körper: Messing.
-
Anschluss: Verfügbar mit Innengewinde (G 1/4", G 1/2") oder Außengewinde (G 1/4", G 1/2") (wählbar).
-
Betriebsdruck: Max. 35 bar (abhängig von der verwendeten Dichtung).
-
Temperaturbereich: -15 °C bis +200 °C (abhängig vom Dichtungsmaterial).
Vorteile und technische Highlights:
-
Erhöhte Sicherheit: Verriegelung schützt vor unbeabsichtigtem Entkuppeln (z.B. bei Vibrationen).
-
Standard-Industrieprofil: Kompatibel zu gängigen NW 7,2 Steckern.
-
Industrie-Qualität: Gefertigt aus robustem Messing für Langlebigkeit.
-
Zuverlässig: Robuster Mechanismus für sichere Verbindungen.
Wählen Sie im Dropdown die passende Kupplungsdose NW 7,2 aus Messing mit Verriegelung, um eine sichere, zuverlässige und effiziente Druckluftversorgung in Ihren Systemen zu gewährleisten.
Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet, 1.4305, Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)
Betriebsdruck:
0 - 35 bar sowie Grobvakuum
Durchfluss***:
Bolzenverriegelung: 1100 l/min (Option -BA: 800 l/min), Kugelverriegelung: 1850 l/min (Option -BA: 750 l/min), Kugelverriegelung/Kunststoffhülse: 2100 l/min
Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA
Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate
Anwendung:

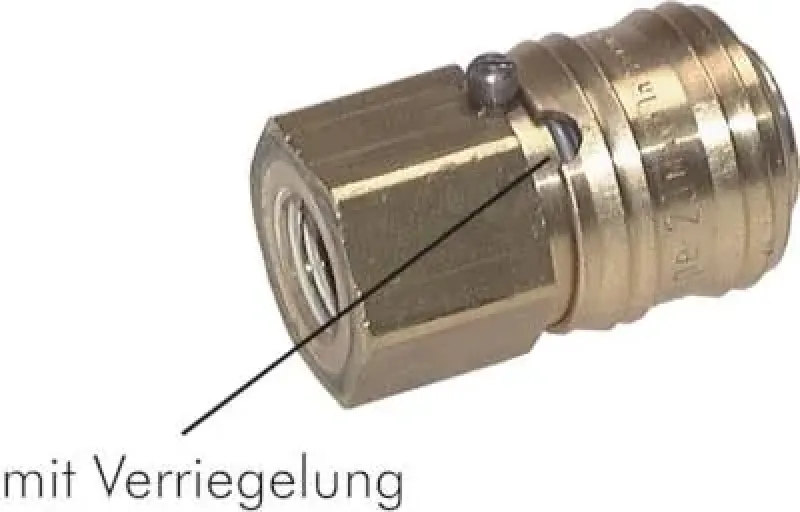

Durch Verdrehen der Schiebehülse um 180° wird ein unbeabsichtigtes Lösen der Kupplung verhindert. Nur wenn sich die Aussparung der Hülse vor dem Arretierstift befindet, kann die Kupplung entriegelt werden.
***6 bar Eingangsdruck, 0,5 bar Druckdifferenz
**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
Hinweis zur Produktsicherheitsverordnung n. Richlinie 2001/95/EG
Das Produkt wurde vor dem 13. Dezember 2024 vom Hersteller auf den Markt gebracht und von uns auch schon vor dem 13. Dezember 2024 zum Verkauf angeboten. Es besteht Konformität des Produkts nach Richlinie 2001/95/EG
