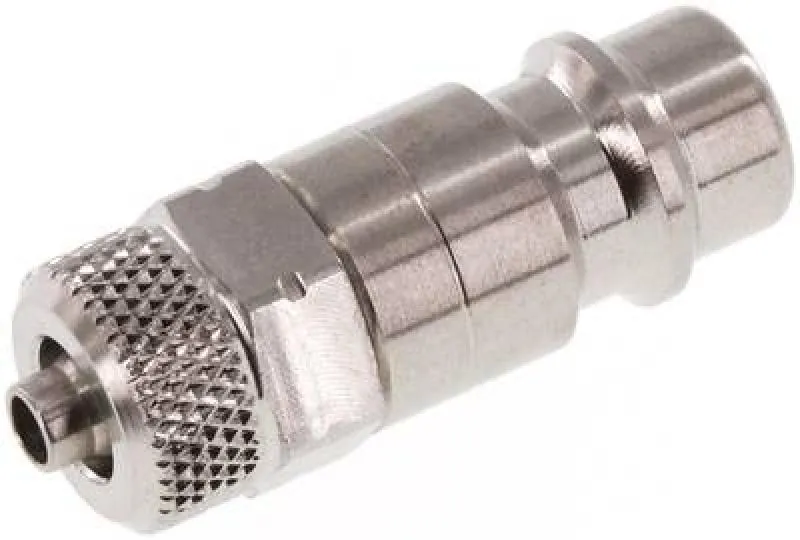

Kupplungsstecker NW 7,2 mit Überwurfmutter – Edelstahl 1.4404 (alle Größen)

Robuste Kupplungsstecker NW 7,2 aus Edelstahl 1.4404 mit Überwurfmutter

Unsere Schnellkupplungsstecker der Nennweite NW 7,2 sind für den Einsatz in den in Europa gängigsten Standard-Druckluftanwendungen konzipiert. Sie dienen als Gegenstück zu den passenden Kupplungsdosen und ermöglichen eine schnelle Verbindung und Trennung von Verbrauchern. Gefertigt aus massivem, hochwertigem Edelstahl 1.4404 (AISI 316L), bieten sie eine zuverlässige, langlebige und herausragend korrosionsbeständige Lösung für Industrie, Lebensmitteltechnik, Chemie und Handwerk.

Der direkte Anschluss über die integrierte Überwurfmutter ermöglicht eine saubere und dichte Verschraubung mit einem Bauteil, das ein entsprechendes Außengewinde besitzt, typischerweise ein Schlauchstutzen oder ein fest installiertes Rohr. Diese Kupplungsstecker sind kompatibel zu gängigen Industriestandards für Nennweite 7,2 (z.B. Rectus 26, CEJN 320, Festo KD4/KS4, IMI-Norgren 238).

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsstecker / Nippel / Gewindestecker mit Überwurfmutter.

• Nennweite (NW): 7,2 mm (Standard-Industrieprofil).

• Material: Körper und Überwurfmutter: Edelstahl 1.4404; Dichtung: NBR oder FKM (Standard, in der Kupplungsdose, je nach Anforderung).

• Anschluss: Frontseitig Standard-Stecker; Rückseitig Innengewinde in der Überwurfmutter (G 1/4", G 3/8", G 1/2" wählbar).

• Betriebsdruck: 0 bis max. 35 bar (abhängig von der Gewindemontage).

• Temperaturbereich: -20 °C bis max. +100 °C (bei NBR Dichtung).

• Durchfluss: ca. 1.100 l/min bei 6 bar Eingangsdruck.

Vorteile und technische Highlights:

• Höchste Korrosionsbeständigkeit: Edelstahl 1.4404 ist ideal für aggressive und sensible Umgebungen.

• Einfache, direkte Montage: Schnelle und sichere Verschraubung mittels Überwurfmutter.

• Standard-Industrieprofil: Kompatibel zu gängigen NW 7,2 Kupplungsdosen in Europa.

• Industrie-Qualität: Gefertigt aus robustem Edelstahl 1.4404 für Langlebigkeit.

Wählen Sie im Dropdown den passenden Kupplungsstecker NW 7,2 aus Edelstahl 1.4404 mit Überwurfmutter, um eine zuverlässige und effiziente Druckluftversorgung Ihrer Systeme in anspruchsvollen Umgebungen sicherzustellen.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet, 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss***:
Bolzenverriegelung: 1100 l/min (Option -BA: 800 l/min), Kugelverriegelung: 1850 l/min (Option -BA: 750 l/min), Kugelverriegelung/Kunststoffhülse: 2100 l/min

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate

Optional:
Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA
