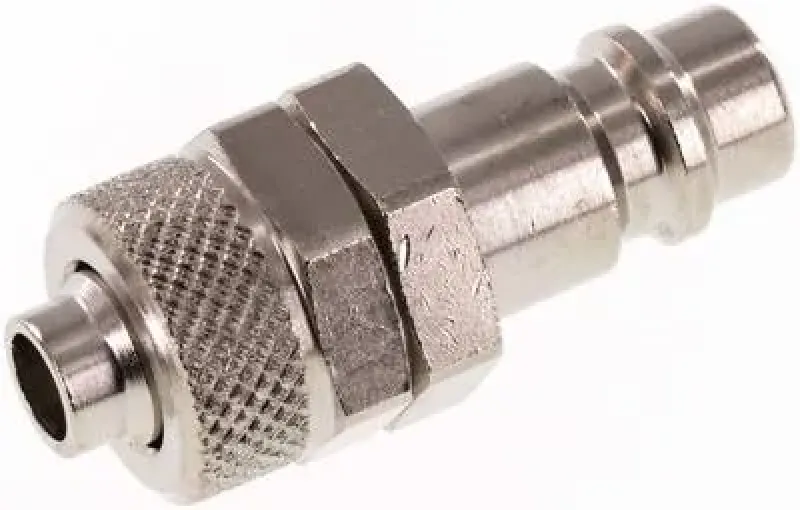

Kupplungsstecker NW 7,2 mit Überwurfmutter – Messing vernickelt (alle Größen)

Robuste Kupplungsstecker NW 7,2 aus Messing vernickelt mit Überwurfmutter

Unsere Schnellkupplungsstecker der Nennweite NW 7,2 sind für den Einsatz in den in Europa gängigsten Standard-Druckluftanwendungen konzipiert. Sie dienen als Gegenstück zu den passenden Kupplungsdosen und ermöglichen eine schnelle Verbindung und Trennung von Verbrauchern. Gefertigt aus massivem, hochwertigem Messing vernickelt, bieten sie eine zuverlässige, langlebige und korrosionsbeständige Lösung für Werkstätten, Industrie und Handwerk.

Der direkte Anschluss über die integrierte Überwurfmutter ermöglicht eine saubere und dichte Verschraubung mit einem Bauteil, das ein entsprechendes Außengewinde besitzt, typischerweise ein Schlauchstutzen oder ein fest installiertes Rohr. Diese Kupplungsstecker sind kompatibel zu gängigen Industriestandards für Nennweite 7,2 (z.B. Rectus 26, CEJN 320, Festo KD4/KS4, IMI-Norgren 238).

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsstecker / Nippel / Gewindestecker mit Überwurfmutter.

• Nennweite (NW): 7,2 mm (Standard-Industrieprofil).

• Material: Körper und Überwurfmutter: Messing vernickelt; Dichtung: NBR (Standard, in der Kupplungsdose).

• Anschluss: Frontseitig Standard-Stecker; Rückseitig Innengewinde in der Überwurfmutter (G 1/4", G 3/8", G 1/2" wählbar).

• Betriebsdruck: 0 bis max. 35 bar (abhängig von der Gewindemontage).

• Temperaturbereich: -20 °C bis max. +100 °C.

• Durchfluss: ca. 1.100 l/min bei 6 bar Eingangsdruck.

Vorteile und technische Highlights:

• Einfache, direkte Montage: Schnelle und sichere Verschraubung mittels Überwurfmutter.

• Standard-Industrieprofil: Kompatibel zu gängigen NW 7,2 Kupplungsdosen in Europa.

• Industrie-Qualität: Gefertigt aus robustem Messing vernickelt für Langlebigkeit und Korrosionsschutz.

• Keine zusätzlichen Adapter nötig: Direkte Verbindung mit einem Bauteil mit Außengewinde.

Wählen Sie im Dropdown den passenden Kupplungsstecker NW 7,2 aus Messing vernickelt mit Überwurfmutter, um eine zuverlässige und effiziente Druckluftversorgung Ihrer Systeme sicherzustellen.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet, 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss***:
Bolzenverriegelung: 1100 l/min (Option -BA: 800 l/min), Kugelverriegelung: 1850 l/min (Option -BA: 750 l/min), Kugelverriegelung/Kunststoffhülse: 2100 l/min

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate

Optional:
Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA
