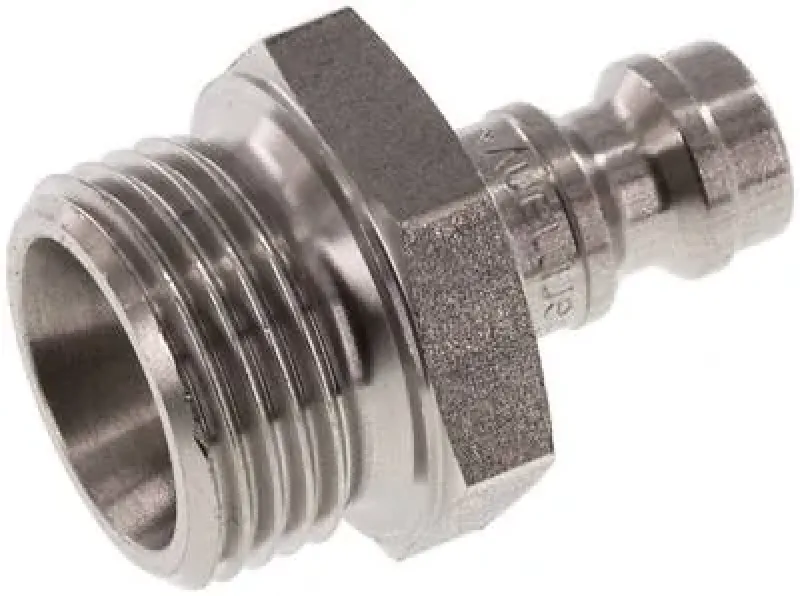

Kupplungsstecker NW 5 mit Außengewinde – Edelstahl 1.4305 (alle Größen)

Robuste Kupplungsstecker NW 5 aus Edelstahl 1.4305 mit Außengewinde

Unsere Schnellkupplungsstecker (auch Nippel oder Stecktüllen genannt) der Nennweite NW 5 sind für den Einsatz in Standard-Druckluftanwendungen konzipiert. Sie dienen als Gegenstück zu den passenden Kupplungsdosen und ermöglichen eine schnelle Verbindung und Trennung von Verbrauchern. Gefertigt aus massivem, hochwertigem Edelstahl 1.4305 (AISI 303), bieten sie eine zuverlässige, langlebige und hoch korrosionsbeständige Lösung für Werkstätten, Industrie (insbesondere in feuchten oder aggressiven Umgebungen) und Handwerk.

Der direkte Anschluss über das integrierte Außengewinde ermöglicht eine saubere und einfache Verschraubung direkt in ein Bauteil mit Innengewinde, wie zum Beispiel ein Druckluftwerkzeug, eine Wartungseinheit oder einen Verteiler. Diese Kupplungsstecker sind kompatibel zu gängigen Industriestandards für Nennweite 5 (z.B. Rectus 21, Festo KD3/KS3, IMI-Norgren 233).

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsstecker / Nippel / Gewindestecker mit Außengewinde.

• Nennweite (NW): 5 mm (Standard-Industrieprofil).

• Material: Körper: Edelstahl 1.4305; Dichtung: NBR oder FKM (Standard, in der Kupplungsdose, je nach Anforderung).

• Anschluss: Frontseitig Standard-Stecker; Rückseitig Außengewinde (G 1/8", G 1/4", G 3/8" wählbar).

• Betriebsdruck: 0 bis max. 35 bar (abhängig von der Gewindemontage).

• Temperaturbereich: -20 °C bis max. +100 °C (bei NBR Dichtung).

• Durchfluss: ca. 510 l/min bei 6 bar Eingangsdruck.

Vorteile und technische Highlights:

• Einfache, direkte Montage: Schnelle und sichere Verschraubung ohne zusätzliche Adapter.

• Standard-Industrieprofil: Kompatibel zu gängigen NW 5 Kupplungsdosen.

• Industrie-Qualität: Gefertigt aus robustem Edelstahl 1.4305 für Langlebigkeit und exzellente Korrosionsbeständigkeit.

• Vielseitige Anschlüsse: In verschiedenen gängigen Außengewindegrößen verfügbar.

Wählen Sie im Dropdown den passenden Kupplungsstecker NW 5 aus Edelstahl 1.4305 mit Außengewinde, um eine zuverlässige und effiziente Druckluftversorgung Ihrer Werkzeuge und Geräte in anspruchsvollen Umgebungen sicherzustellen.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss*:
560 l/min (Option -BA: 360 l/min)

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Hinweis:
Unverwechselbare Stecker passen auch in uncodierte Kupplungsdosen

Optional:
Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, NPT-Gewinde -NPT, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCH
