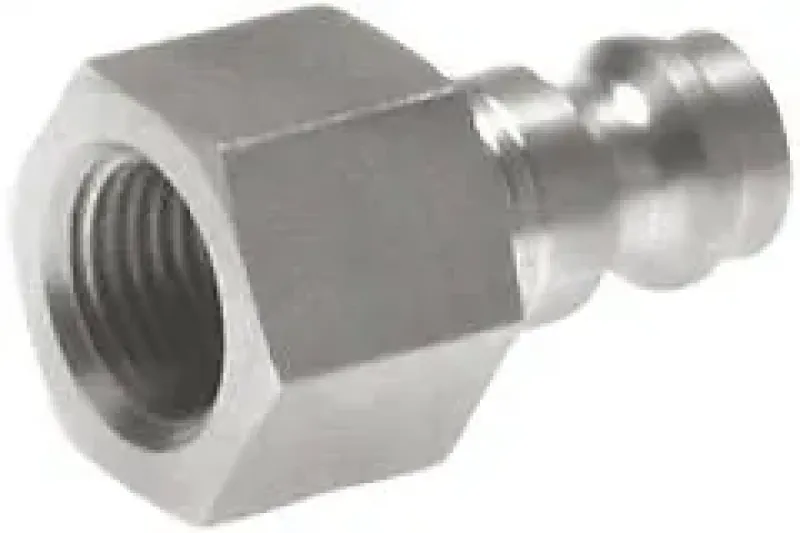

Kupplungsstecker NW 5 mit Innengewinde – Edelstahl 1.4404 (alle Größen)

Robuste Kupplungsstecker NW 5 aus Edelstahl 1.4404 mit Innengewinde

Unsere Schnellkupplungsstecker (auch Nippel oder Stecktüllen genannt) der Nennweite NW 5 sind für den Einsatz in Standard-Druckluftanwendungen konzipiert. Sie dienen als Gegenstück zu den passenden Kupplungsdosen und ermöglichen eine schnelle Verbindung und Trennung von Verbrauchern. Gefertigt aus massivem, hochwertigem Edelstahl 1.4404 (AISI 316L), bieten sie eine zuverlässige, langlebige und herausragend korrosionsbeständige Lösung für Industrie, Lebensmitteltechnik, Chemie und Handwerk. Die Güte 1.4404 bietet eine noch höhere Beständigkeit als 1.4305, insbesondere gegen Chloride und Säuren.

Der direkte Anschluss über das integrierte Innengewinde ermöglicht eine saubere und einfache Verschraubung mit einem Bauteil, das ein entsprechendes Außengewinde besitzt, typischerweise ein Schlauchanschluss, eine Rohrleitung oder ein Verteiler. Diese Kupplungsstecker sind kompatibel zu gängigen Industriestandards für Nennweite 5 (z.B. Rectus 21, Festo KD3/KS3, IMI-Norgren 233).

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsstecker / Nippel / Gewindestecker mit Innengewinde.

• Nennweite (NW): 5 mm (Standard-Industrieprofil).

• Material: Körper: Edelstahl 1.4404; Dichtung: NBR oder FKM (Standard, in der Kupplungsdose, je nach Anforderung).

• Anschluss: Frontseitig Standard-Stecker; Rückseitig Innengewinde (G 1/8", G 1/4", G 3/8" wählbar).

• Betriebsdruck: 0 bis max. 35 bar (abhängig von der Gewindemontage).

• Temperaturbereich: -20 °C bis max. +100 °C (bei NBR Dichtung).

• Durchfluss: ca. 510 l/min bei 6 bar Eingangsdruck.

Vorteile und technische Highlights:

• Höchste Korrosionsbeständigkeit: Edelstahl 1.4404 ist ideal für aggressive und sensible Umgebungen.

• Einfache, direkte Montage: Schnelle und sichere Verschraubung ohne zusätzliche Adapter.

• Standard-Industrieprofil: Kompatibel zu gängigen NW 5 Kupplungsdosen (Kupplungen).

• Industrie-Qualität: Gefertigt aus robustem Edelstahl 1.4404 für Langlebigkeit.

Wählen Sie im Dropdown den passenden Kupplungsstecker NW 5 aus Edelstahl 1.4404 mit Innengewinde, um eine zuverlässige und effiziente Druckluftversorgung Ihrer Werkzeuge und Geräte in anspruchsvollen Umgebungen sicherzustellen.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss*:
560 l/min (Option -BA: 360 l/min)

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Hinweis:
Unverwechselbare Stecker passen auch in uncodierte Kupplungsdosen

Optional:
Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, NPT-Gewinde -NPT, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCH
