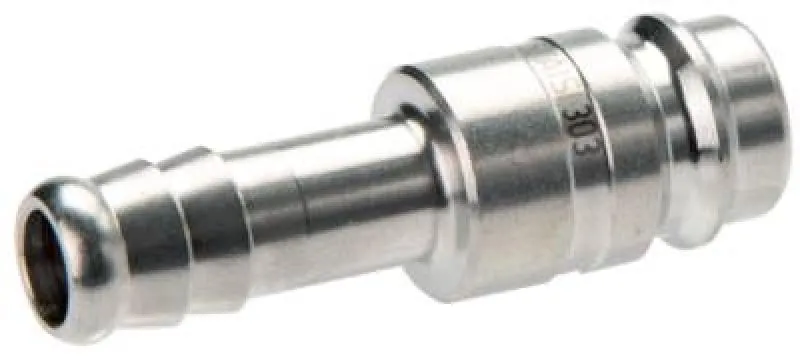

Kupplungsstecker mit Schlauchtülle, NW 10, Stahl gehärtet & vernickelt, verschiedene Größen

Robuste Kupplungsstecker NW 10 aus gehärtetem Stahl mit Schlauchtülle

Unsere Kupplungsstecker der Nennweite NW 10 sind für anspruchsvolle Druckluftanwendungen konzipiert, bei denen maximale Robustheit und Verschleißfestigkeit gefordert sind. Gefertigt aus gehärtetem Stahl und anschließend vernickelt, bieten sie eine extrem lange Lebensdauer und guten Korrosionsschutz.

Die Ausführung mit Schlauchtülle ermöglicht eine einfache und sichere Verbindung mit gängigen Industrieschläuchen mittels Schlauchschellen oder Klemmen. Die Stecker sind kompatibel zu gängigen Industriestandards für Nennweite 10. Der Stecker selbst ist ein passives Bauteil und wird in die entsprechende Kupplungsdose eingesteckt.

Technische Kernmerkmale:

• Produkttyp: Stecknippel / Kupplungsstecker mit Schlauchtülle.

• Nennweite (NW): 10 mm.

• Material: Körper: Stahl, induktiv gehärtet und vernickelt.

• Schlauchanschluss: Verfügbar für Schlauch-Innendurchmesser (ID) 9 mm, 13 mm und 16 mm (wählbar).

• Betriebsdruck: Max. 35 bar (abhängig von der verwendeten Kupplungsdose und Schlauchbefestigung).

• Temperaturbereich: -20 °C bis +100 °C (abhängig von Dichtung und Schlauchmaterial).

Vorteile und technische Highlights:

• Extreme Langlebigkeit: Induktiv gehärtete Oberfläche für höchste Verschleißfestigkeit.

• Robuste Materialwahl: Stabiler Stahlkern widersteht hoher mechanischer Belastung.

• Guter Korrosionsschutz: Vernickelte Oberfläche schützt vor Rost und Abnutzung.

• Einfache Konfektionierung: Schneller und sicherer Schlauchanschluss ohne zusätzliche Gewindefittings.

Wählen Sie im Dropdown den passenden Kupplungsstecker NW 10 aus gehärtetem Stahl mit Schlauchtülle, um eine robuste, effiziente und langlebige Verbindung für Ihre Druckluftsysteme zu gewährleisten.

Werkstoffe:
Typ MS/Stahl: Gehäuse: Messing vernickelt/Stahl (QPQ), Schiebehülse: Messing vernickelt, Dichtung: NBR

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar, sowie Grobvakuum, CEJN-Kupplungen: 0 - 16 bar

Kompatibel zu***:
Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)

Durchfluss:
Messing/Stahl: 3600 l/min,

Hinweis:
Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.

***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
