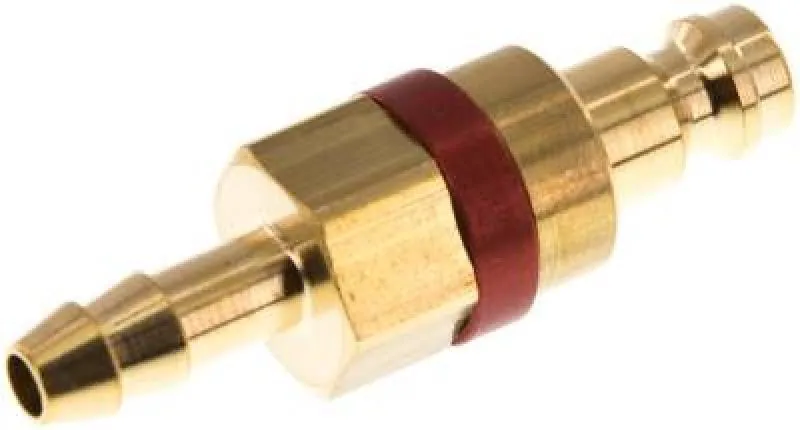

Kupplungsstecker NW 5 mit Schlauchtülle – Messing & farbige Farbmarkierung (alle Größen)

Robuste Druckluft-Kupplungsstecker NW 5 aus Messing mit Schlauchtülle

Diese Kupplungsstecker (männlicher Teil der Schnellkupplung) sind die ideale Ergänzung zu unseren Kupplungsdosen NW 5. Gefertigt aus massivem, langlebigem Messing, gewährleisten sie eine robuste und zuverlässige Verbindung in Druckluftsystemen bis 10 bar. Die integrierte Schlauchtülle ermöglicht eine schnelle und unkomplizierte Montage des Druckluftschlauchs mittels Schlauchschelle oder Presshülse.

Die Nennweite NW 5 ist Standard für viele Werkzeuge und Anwendungen. Die farbige Farbmarkierung (ein farbiger Ring) dient der schnellen visuellen Systematisierung und Unterscheidung verschiedener Druckluftkreisläufe.

Technische Kernmerkmale:

• Produkttyp: Kupplungsstecker / Schnellkupplung (männlicher Teil).

• Material: Messing, robust und korrosionsbeständig.

• Nennweite (NW): 5 mm (Industriestandard).

• Anschluss: Schlauchtülle in verschiedenen Größen.

• Design-Feature: Farbige Markierung zur Kennzeichnung (Farbauswahl: z.B. Rot, Blau, Grün).

• Druckstufe: Geeignet für Anwendungen bis maximal 10 bar.

• Größen: Verfügbar für alle gängigen Schlauch-Innendurchmesser (z.B. 6 mm, 8 mm, 10 mm, 13 mm).

• Kompatibilität: Passend für alle gängigen Kupplungsdosen NW 5 (Industrieprofil).

Vorteile und technische Highlights:

• Einfache Integration: Der Tüllenanschluss ermöglicht eine schnelle Montage ohne Gewindeschnitt.

• Systematisierung: Die farbige Markierung sorgt für eine fehlerfreie Zuordnung zu spezifischen Kreisläufen.

• Messing-Qualität: Garantierte Langlebigkeit und Zuverlässigkeit im Werkstattalltag.

• Normkompatibel: Sicherer und dichter Anschluss nach Industriestandard NW 5.

Wählen Sie im Dropdown die passende Größe Ihres Kupplungssteckers aus Messing mit Schlauchtülle aus und komplettieren Sie Ihre Druckluftinstallation durch schnelles, sicheres und farbcodiertes Kuppeln.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss*:
560 l/min (Option -BA: 360 l/min)

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Hinweis:
Unverwechselbare Stecker passen auch in uncodierte Kupplungsdosen

Optional:
Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCH
