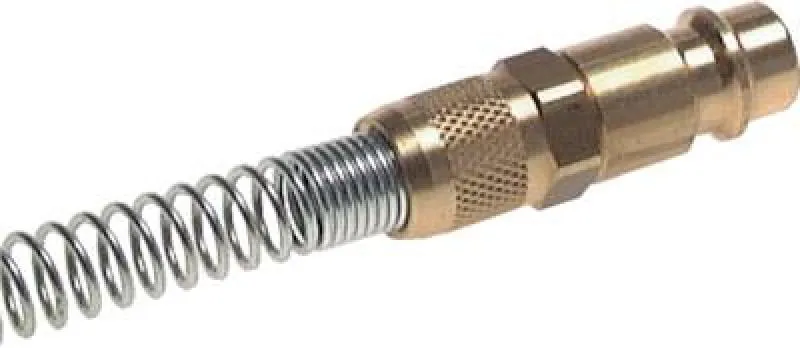

Kupplungsstecker NW 7,2 mit Überwurfmutter & Knickschutz – Messing vernickelt (alle Größen)

Robuste Kupplungsstecker NW 7,2 aus Messing vernickelt mit Überwurfmutter und Knickschutz

Unsere Schnellkupplungsstecker der Nennweite NW 7,2 sind für den Einsatz in den in Europa gängigsten Standard-Druckluftanwendungen konzipiert. Sie dienen als Gegenstück zu den passenden Kupplungsdosen und ermöglichen eine schnelle Verbindung und Trennung von Verbrauchern. Gefertigt aus massivem, hochwertigem Messing vernickelt, bieten sie eine zuverlässige, langlebige und korrosionsbeständige Lösung für Werkstätten, Industrie und Handwerk. Die integrierte Überwurfmutter mit Knickschutz schützt den angeschlossenen Schlauch effektiv vor Beschädigungen an der kritischen Übergangsstelle und sorgt für eine dichte Verbindung.

Der direkte Anschluss über die Überwurfmutter ermöglicht eine saubere und dichte Verschraubung mit einem Schlauch, der an einem entsprechenden Stutzen befestigt wird. Diese Kupplungsstecker sind kompatibel zu gängigen Industriestandards für Nennweite 7,2 (z.B. Rectus 26, CEJN 320, Festo KD4/KS4).

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsstecker / Nippel / Gewindestecker mit Überwurfmutter und Knickschutz.

• Nennweite (NW): 7,2 mm (Standard-Industrieprofil).

• Material: Körper: Messing vernickelt; Dichtung: NBR (Standard, in der Kupplungsdose).

• Anschluss: Frontseitig Standard-Stecker; Rückseitig Überwurfmutter mit Knickschutz für diverse Schlauch-Innendurchmesser (z.B. 6x4 mm, 8x6 mm, 10x8 mm wählbar).

• Betriebsdruck: 0 bis max. 35 bar (abhängig von der Schlauchbefestigung und Ausführung).

• Temperaturbereich: -20 °C bis max. +100 °C.

• Durchfluss: ca. 1.100 l/min bei 6 bar Eingangsdruck (je nach spezifischer Ausführung).

Vorteile und technische Highlights:

• Integrierter Knickschutz: Schützt den Schlauch effektiv vor Abknicken und Verschleiß direkt an der Verbindung.

• Einfache, direkte Montage: Schnelle und sichere Verschraubung des Schlauches mittels Überwurfmutter.

• Standard-Industrieprofil: Kompatibel zu gängigen NW 7,2 Kupplungsdosen in Europa.

• Industrie-Qualität: Gefertigt aus robustem Messing vernickelt für Langlebigkeit und Korrosionsschutz.

Wählen Sie im Dropdown den passenden Kupplungsstecker NW 7,2 aus Messing vernickelt mit Überwurfmutter und Knickschutz, um eine zuverlässige, langlebige und sichere Druckluftversorgung Ihrer Systeme sicherzustellen.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet, 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss***:
Bolzenverriegelung: 1100 l/min (Option -BA: 800 l/min), Kugelverriegelung: 1850 l/min (Option -BA: 750 l/min), Kugelverriegelung/Kunststoffhülse: 2100 l/min

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate

Optional:
mit Ventil für beidseitige Absperrung -BA
