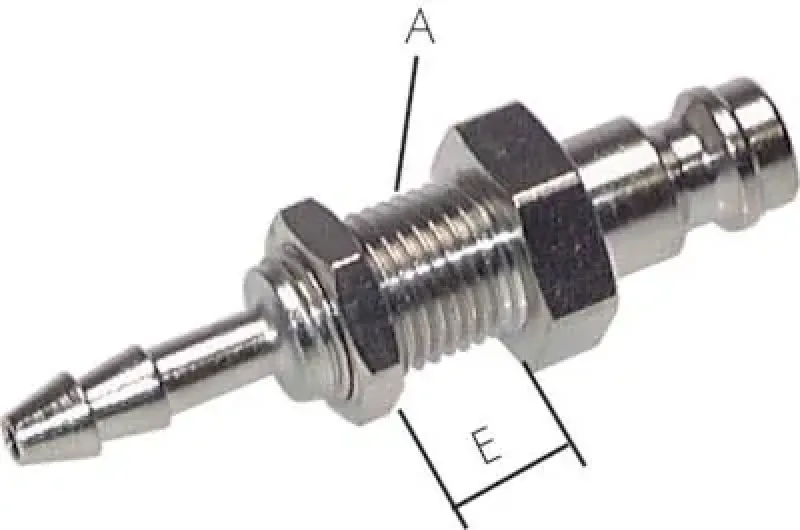

Kupplungsstecker NW 5 mit Schlauchtülle & Schottgewinde – Messing vernickelt (alle Größen)

Robuste Kupplungsstecker NW 5 aus Messing vernickelt mit Schlauchtülle und Schottgewinde

Unsere Schnellkupplungsstecker (auch Nippel oder Stecktüllen genannt) der Nennweite NW 5 sind für den Einsatz in Standard-Druckluftanwendungen konzipiert. Sie dienen als Gegenstück zu den passenden Kupplungsdosen und ermöglichen eine schnelle Verbindung und Trennung von Verbrauchern. Gefertigt aus massivem, hochwertigem Messing vernickelt, bieten sie eine zuverlässige, langlebige und korrosionsbeständige Lösung für Werkstätten, Industrie und Handwerk.

Die Kombination aus Schlauchtülle und Schottgewinde ermöglicht eine saubere und feste Installation durch eine Schalttafel, Wand oder Platte. Das Schottgewinde dient zur Durchführung und Fixierung, während die Schlauchtülle auf der Rückseite eine einfache Verbindung mit einem Industrieschlauch mittels Schlauchschelle ermöglicht. Diese Kupplungsstecker sind kompatibel zu gängigen Industriestandards für Nennweite 5 (z.B. Rectus 21, Festo KD3/KS3, IMI-Norgren 233).

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsstecker / Nippel / Stecktülle / Schottverschraubung mit Schlauchtülle.

• Nennweite (NW): 5 mm (Standard-Industrieprofil).

• Material: Körper: Messing vernickelt.

• Anschluss: Frontseitig Standard-Stecker; Rückseitig Schlauchtülle (ID 4 mm, 6 mm, 9 mm wählbar) und Schottgewinde.

• Betriebsdruck: 0 bis max. 35 bar.

• Temperaturbereich: -20 °C bis max. +100 °C.

• Durchfluss: ca. 510 l/min bei 6 bar Eingangsdruck.

Vorteile und technische Highlights:

• Feste Einbaumontage: Ideal für Schalttafeln, Konsolen oder Platten dank Schottgewinde.

• Standard-Industrieprofil: Kompatibel zu gängigen NW 5 Kupplungsdosen (Kupplungen) in Europa.

• Industrie-Qualität: Gefertigt aus robustem Messing vernickelt für Langlebigkeit und Korrosionsschutz.

• Vielseitige Anschlüsse: Wählbare Schlauchtüllen-IDs für unterschiedliche Schlauchdurchmesser.

Wählen Sie im Dropdown den passenden Kupplungsstecker NW 5 aus Messing vernickelt mit Schlauchtülle und Schottgewinde, um eine zuverlässige, fest installierte Druckluftversorgung Ihrer Systeme sicherzustellen.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss*:
560 l/min (Option -BA: 360 l/min)

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Hinweis:
Unverwechselbare Stecker passen auch in uncodierte Kupplungsdosen

Optional:
Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCH
