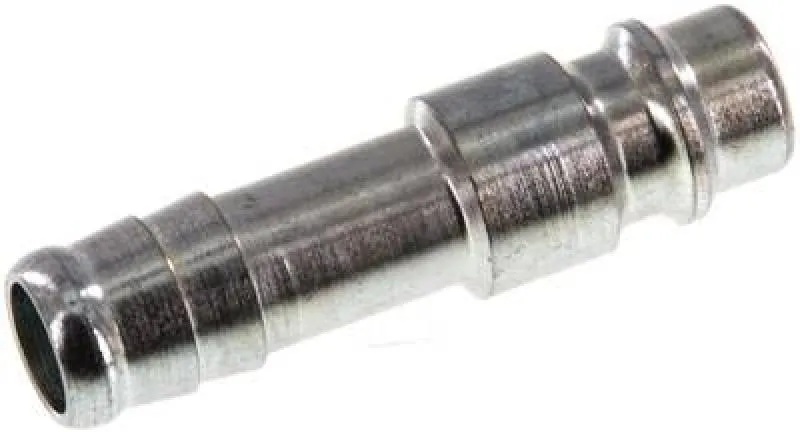

Kupplungsstecker NW 7,2 mit Schlauchtülle – Stahl gehärtet & verzinkt (alle Größen)

Robuste Kupplungsstecker NW 7,2 aus gehärtetem Stahl mit Schlauchtülle

Unsere Schnellkupplungsstecker der Nennweite NW 7,2 sind für den Einsatz in den in Europa gängigsten Standard-Druckluftanwendungen konzipiert. Sie dienen als Gegenstück zu den passenden Kupplungsdosen und ermöglichen eine schnelle Verbindung und Trennung von Verbrauchern. Gefertigt aus massivem, hochwertigem gehärtetem und verzinktem Stahl, bieten sie eine extrem widerstandsfähige, langlebige und robuste Lösung für Werkstätten, Industrie und Handwerk. Die Härtung des Stahls sorgt für eine erhöhte Verschleißfestigkeit im Vergleich zu Messing-Varianten.

Die integrierte Schlauchtülle ermöglicht eine direkte und einfache Verbindung mit einem Industrieschlauch mittels Schlauchschelle. Diese Kupplungsstecker sind kompatibel zu gängigen Industriestandards für Nennweite 7,2 (z.B. Rectus 26, CEJN 320, Festo KD4/KS4, IMI-Norgren 238).

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsstecker / Nippel / Stecktülle mit Schlauchtülle.

• Nennweite (NW): 7,2 mm (Standard-Industrieprofil).

• Material: Körper: Stahl, gehärtet & verzinkt; Dichtung: NBR (Standard, in der Kupplungsdose).

• Anschluss: Frontseitig Standard-Stecker; Rückseitig Schlauchtülle (ID 6 mm, 9 mm, 13 mm wählbar).

• Betriebsdruck: 0 bis max. 35 bar.

• Temperaturbereich: -20 °C bis max. +100 °C.

• Durchfluss: ca. 1.100 l/min bei 6 bar Eingangsdruck.

Vorteile und technische Highlights:

• Extrem widerstandsfähig: Gehärteter Stahl bietet maximale Robustheit gegen mechanische Beanspruchung.

• Korrosionsgeschützt: Die Verzinkung schützt das Material auch im industriellen Alltag.

• Standard-Industrieprofil: Kompatibel zu gängigen NW 7,2 Kupplungsdosen in Europa.

• Vielseitige Anschlüsse: Wählbare Schlauchtüllen-IDs für unterschiedliche Schlauchdurchmesser.

Wählen Sie im Dropdown den passenden Kupplungsstecker NW 7,2 aus gehärtetem und verzinktem Stahl mit Schlauchtülle, um eine zuverlässige, robuste und effiziente Druckluftversorgung Ihrer Werkzeuge und Geräte sicherzustellen.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet, 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

passend für Kupplungen NW:
7,2 - 7,8

Durchfluss***:
Bolzenverriegelung: 1100 l/min (Option -BA: 800 l/min), Kugelverriegelung: 1850 l/min (Option -BA: 750 l/min), Kugelverriegelung/Kunststoffhülse: 2100 l/min

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate

Optional:
Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA
