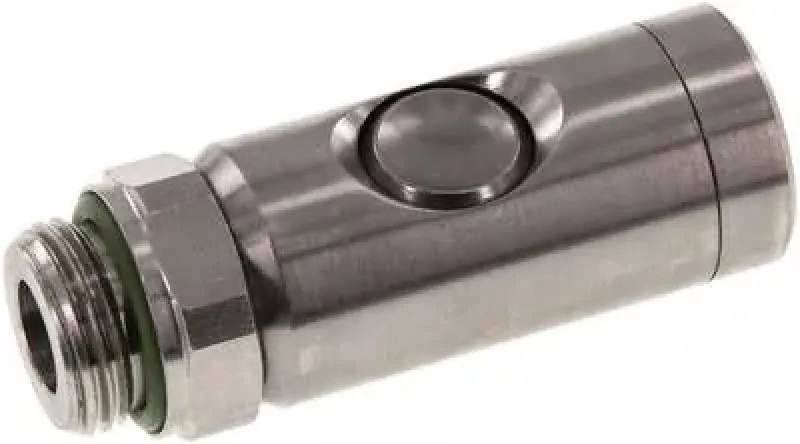

Sicherheits-Druckknopfkupplungsdose Außengewinde NW 7,2 Edelstahl 1.4404

Premium Sicherheits-Druckluftkupplung (NW 7,2) aus Edelstahl 1.4404 mit Druckknopfbedienung

Diese hochwertige Sicherheits-Kupplungsdose aus säure- und korrosionsbeständigem Edelstahl AISI 316L (Werkstoff-Nr. 1.4404) wurde für den Einsatz in extremen und hygienisch sensiblen Umgebungen entwickelt. Die Nennweite 7,2 mm (Euro-Standard) sorgt für breite Kompatibilität mit den meisten gängigen Steckern auf dem europäischen Markt.

Das Besondere an dieser Kupplungsdose ist die intuitive Druckknopfbedienung in Kombination mit der Sicherheit: Durch das Drücken des Knopfes wird die Kupplung in zwei Stufen entriegelt. Die integrierte Vented Safety Funktion (druckentlastende Entriegelung) sorgt im ersten Schritt dafür, dass der Schlauchanschluss drucklos gemacht wird, bevor der Stecker freigegeben wird. Dies eliminiert das Verletzungsrisiko durch losschnellende Schläuche (Peitschenhieb-Effekt) und entspricht den höchsten Sicherheitsstandards (ISO 4414 / EN 983). Die Ausführung mit Außengewinde ermöglicht die einfache und direkte Montage an festen Leitungen.

Technische Kernmerkmale:

• Produkttyp: Sicherheits-Schnellkupplungsdose für Druckluft mit Druckknopfbedienung.

• Sicherheitsfunktion: Vented Safety (druckentlastende Entriegelung, zweistufig).

• Nennweite (NW): 7,2 mm (Euro-Standard).

• Bedienung: Ergonomischer Druckknopf (Einhandbedienung).

• Material: Edelstahl 1.4404 / AISI 316L (V4A-Qualität).

• Einsatzbereich: Chemieindustrie, Lebensmitteltechnik, Offshore & Marine, Reinräume.

• Norm: Entspricht Sicherheitsanforderungen nach ISO 4414 / EN 983.

Vorteile und technische Highlights:

• Maximale Korrosionsbeständigkeit: Beständig gegen Säuren, Laugen, Salzwasser und Reinigungsmedien.

• Hygienisch: Leicht zu reinigen, ideal für sensible Bereiche (HACCP-konform).

• Ergonomische Einhandbedienung: Schnelle und einfache Handhabung per Knopfdruck.

• Normgerechte Sicherheit: Verhindert zuverlässig den Peitschenhieb-Effekt.

Wählen Sie diese Sicherheits-Druckknopfkupplungsdose aus Edelstahl 1.4404 für höchste Ansprüche an Materialbeständigkeit, Hygiene und Arbeitssicherheit.

Werkstoffe:
Typ 1.4404: Gehäuse: 1.4404, Feder: 1.4319, Kugeln: 1.4028, Dichtung: FKM

Temperaturbereich:
-20°C bis max. +70°C

Betriebsdruck:
0 - 12 bar

Durchfluss:
1500 l/min (Eingangsdruck 6 bar, 0,6 bar Druckabfall)

Funktion:
Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt durch Druck auf den Entkupplungsknopf. Dann schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Der gefährliche Peitschenhiebeffekt wird somit zuverlässig verhindert. Typ Stahl verzinkt und 1.4404: Stecker wird durch ein zweites Drücken freigegeben, Typ Kunststoff: Stecker wird erst freigegeben, wenn der Restdruck auf der Steckerseite unter ca. 0,5 bar gefallen ist.

Vorteile:
•Kupplungskopf ist drehbar - nach dem Einschrauben kann der Druckknopf an eine ergonomisch optimale Position gedreht werden, •Sicherheitsfunktion wird über den Restdruck auf der Steckerseite gesteuert (nur Typ Kunststoff), •antistatisch, erfüllt ATEX 2 Standard (keine potentielle Zündquelle) und ist daher in Lackierkabinen, Gasumgebungen oder Getreideumfüllungen einsetzbar (nur Typ Kunststoff), •Kunststoffkörper verhindert Verkratzen von Oberflächen (nur Typ Kunststoff), •silikonfrei gefertigt (nur Typ Kunststoff)

Empfehlung:
Kupplungsstecker aus gehärtetem Stahl verwenden!

Kompatibel zu*:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate
