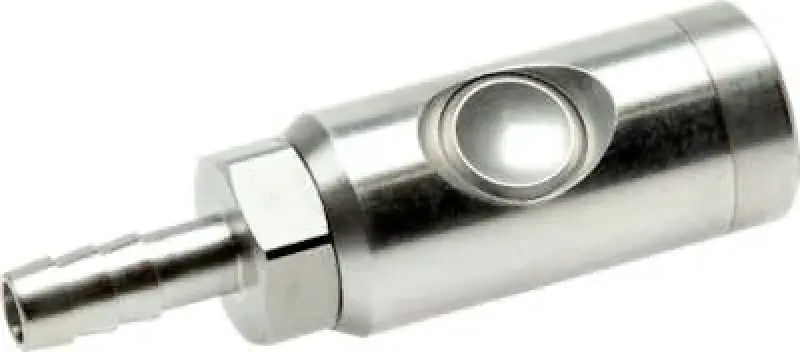

Sicherheits-Druckknopfkupplungsdose mit Schlauchtülle NW 7,2 Edelstahl 1.4404

Höchstkorrosionsbeständige Sicherheits-Druckluftkupplung (NW 7,2) aus Edelstahl V4A mit Schlauchtülle

Diese Premium-Sicherheitskupplungsdose setzt den höchsten Standard in Sachen Hygiene, Beständigkeit und Sicherheit. Gefertigt aus massivem Edelstahl 1.4404 (auch bekannt als V4A oder AISI 316L), ist sie die ultimative Wahl für den Einsatz in chemisch aggressiven, feuchten oder hygienisch sensiblen Umgebungen. Die Nennweite 7,2 mm gewährleistet die Kompatibilität mit dem gängigen europäischen Standard.

Die intuitive Druckknopfbedienung ermöglicht eine ergonomische Einhandbedienung. Die integrierte, zweistufige Vented Safety Funktion sorgt für höchste Arbeitssicherheit: Der Druckknopf entlüftet im ersten Schritt die angeschlossene Leitung drucklos, bevor der Stecker im zweiten Schritt freigegeben wird. Dies verhindert zuverlässig den gefährlichen Peitschenhieb-Effekt und entspricht den strengen Anforderungen der ISO 4414 und EN 983. Die robuste Schlauchtülle ermöglicht eine sichere Verbindung mit Industrie-Druckluftschläuchen mittels hochfester Schlauchschellen oder Klemmen (idealerweise ebenfalls aus Edelstahl).

Technische Kernmerkmale:

• Produkttyp: Sicherheits-Schnellkupplungsdose für Druckluft mit Schlauchanschluss.

• Sicherheitsfunktion: Vented Safety (druckentlastende Entriegelung, zweistufig).

• Nennweite (NW): 7,2 mm (Euro-Standard).

• Material: Vollständig aus Edelstahl 1.4404 (V4A, AISI 316L).

• Anschluss: Schlauchtülle für diverse Schlauchinnendurchmesser (z. B. 6mm, 9mm, 13mm).

• Einsatzbereich: Lebensmittelindustrie, Chemie, Pharma, Reinraumtechnik, Offshore.

• Besonderheit: Extreme Korrosions- und Säurebeständigkeit.

Vorteile und technische Highlights:

• Maximale Beständigkeit: Unempfindlich gegenüber Korrosion, Chemikalien und aggressiven Medien.

• Hygienisch: Glatte Oberfläche, leicht zu reinigen, lebensmittelkonform.

• Normgerechte Sicherheit: Verhindert zuverlässig den Peitschenhieb-Effekt (ISO 4414).

• Intuitive Einhandbedienung: Ergonomischer Komfort trotz robustem Metallgehäuse.

Wählen Sie diese Sicherheits-Druckknopfkupplungsdose aus Edelstahl 1.4404 für eine kompromisslos sichere, hygienische und langlebige Gestaltung Ihrer Arbeitsplätze.

Werkstoffe:
Typ 1.4404: Gehäuse: 1.4404, Feder: 1.4319, Kugeln: 1.4028, Dichtung: FKM

Temperaturbereich:
-20°C bis max. +70°C

Betriebsdruck:
0 - 12 bar

Durchfluss:
1500 l/min (Eingangsdruck 6 bar, 0,6 bar Druckabfall)

Funktion:
Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt durch Druck auf den Entkupplungsknopf. Dann schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Der gefährliche Peitschenhiebeffekt wird somit zuverlässig verhindert. Typ Stahl verzinkt und 1.4404: Stecker wird durch ein zweites Drücken freigegeben, Typ Kunststoff: Stecker wird erst freigegeben, wenn der Restdruck auf der Steckerseite unter ca. 0,5 bar gefallen ist.

Vorteile:
•Kupplungskopf ist drehbar - nach dem Einschrauben kann der Druckknopf an eine ergonomisch optimale Position gedreht werden, •Sicherheitsfunktion wird über den Restdruck auf der Steckerseite gesteuert (nur Typ Kunststoff), •antistatisch, erfüllt ATEX 2 Standard (keine potentielle Zündquelle) und ist daher in Lackierkabinen, Gasumgebungen oder Getreideumfüllungen einsetzbar (nur Typ Kunststoff), •Kunststoffkörper verhindert Verkratzen von Oberflächen (nur Typ Kunststoff), •silikonfrei gefertigt (nur Typ Kunststoff)

Empfehlung:
Kupplungsstecker aus gehärtetem Stahl verwenden!

Kompatibel zu*:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate
