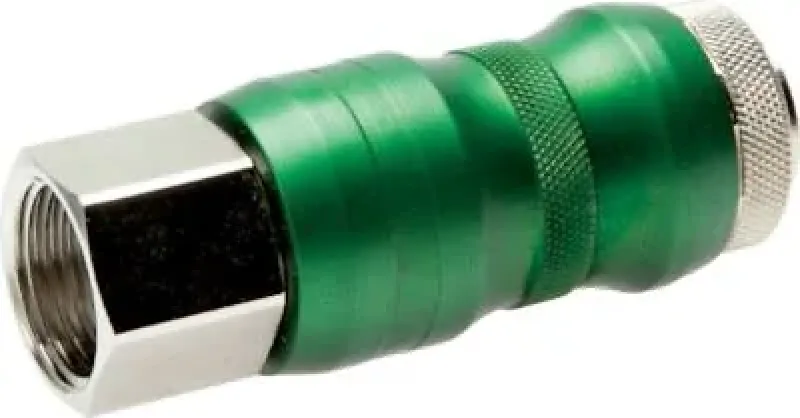

Sicherheits-Kupplungsdose Innengewinde NW 7,2 Stahl gehärtet Handschiebeventil

Robuste Sicherheits-Druckluftkupplung (NW 7,2) aus gehärtetem Stahl mit Schiebehülsen-Ventil

Für Anwendungen, bei denen es auf maximale mechanische Belastbarkeit ankommt, ist diese Sicherheits-Kupplungsdose aus gehärtetem Stahl die ideale Wahl. Das robuste Material garantiert eine außergewöhnliche Langlebigkeit, selbst unter härtesten industriellen Bedingungen, und ist resistent gegen Abrieb durch häufige Nutzung. Die Nennweite 7,2 mm (Euro-Standard) sichert die Kompatibilität mit den meisten gängigen Stecknippeln.

Die Bedienung erfolgt über das manuelle Schiebehülsen-Ventil. Die integrierte Vented Safety Funktion wird durch das Zurückziehen der Hülse in zwei Stufen aktiviert. Im ersten Schritt wird die Luftzufuhr gestoppt und der Restdruck in der Leitung sicher abgebaut (druckentlastende Entriegelung). Im zweiten Schritt wird der Stecker mechanisch freigegeben. Dieses kontrollierte Entkoppeln verhindert zuverlässig den gefährlichen Peitschenhieb-Effekt und erfüllt die Sicherheitsnormen nach ISO 4414 und EN 983. Die Ausführung mit Innengewinde ermöglicht eine feste Installation an Maschinen oder Wandanschlüssen.

Technische Kernmerkmale:

• Produkttyp: Sicherheits-Schnellkupplungsdose für Druckluft mit Handschiebeventil.

• Sicherheitsfunktion: Vented Safety (2-stufige Druckentlastung via Schiebehülse).

• Nennweite (NW): 7,2 mm (Euro-Profil).

• Bedienung: Manuelles Schiebeventil (Handschiebebetätigung).

• Material: Stahl, gehärtet und meist verzinkt oder vernickelt zum Korrosionsschutz.

• Einsatzbereich: Schwere Industrie, Bauwesen, Landwirtschaft, Kfz-Werkstätten.

• Norm: Entspricht Sicherheitsanforderungen nach ISO 4414 / EN 983.

Vorteile und technische Highlights:

• Extrem widerstandsfähig: Gehärteter Stahl für maximale mechanische Belastbarkeit und Langlebigkeit.

• Sichere Handhabung: Bewusste, manuelle Zwei-Stufen-Entriegelung verhindert Unfälle.

• Vented Safety: Zuverlässiger Schutz vor dem Peitschenhieb-Effekt.

• Bewährtes Design: Millionenfach bewährtes System in der Industrie.

Wählen Sie diese Sicherheits-Kupplungsdose aus gehärtetem Stahl für eine kompromisslose Robustheit und zuverlässige, manuelle Sicherheit in rauen Arbeitsumgebungen.

Werkstoffe:
Gehäuse: Messing vernickelt/Stahl gehärtet, Schiebehülse: Aluminium eloxiert, Dichtung: NBR

Temperaturbereich:
-20°C bis max. +100°C

Betriebsdruck:
0 - 20 bar

Durchfluss:
2050 l/min (Eingangsdruck 6 bar, max. Druckabfall 1 bar)

Funktion:
Diese Sicherheitskupplung ist eine Kombination aus Handschiebeventil und Schnellverschlusskupplung. Nur wenn durch die Schiebehülse die Steckerseite entlüftet wurde, lässt sich die Kupplung lösen. Die Schiebehülse kann nur im gekuppelten Zustand bewegt werden und funktioniert wie ein 3/2-Wege Handschiebeventil.

Kompatibel zu*:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate
