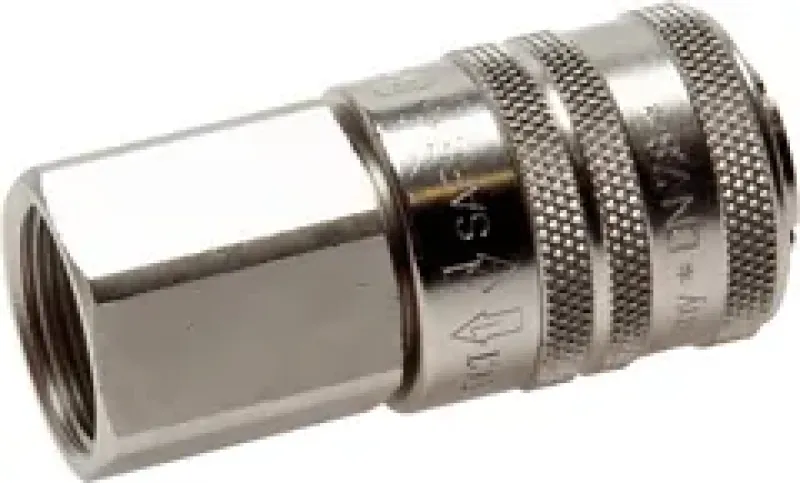

Sicherheits-Kupplungsdose Innengewinde NW 7,2 Messing vernickelt

Normgerechte Sicherheits-Druckluftkupplung (NW 7,2) aus Messing vernickelt

Diese Sicherheits-Kupplungsdose aus hochwertigem Messing mit robuster Vernickelung bietet eine zuverlässige und sichere Lösung für Ihre Druckluftanwendungen. Die Nennweite 7,2 mm (Euro-Standard) sorgt für eine breite Kompatibilität mit den meisten gängigen Steckern auf dem europäischen Markt.

Der integrierte Sicherheitsmechanismus (Vented Safety) ermöglicht eine zweistufige, druckentlastende Entriegelung. Dies ist ein entscheidender Sicherheitsvorteil, da die Verbindung drucklos gemacht wird, bevor der Stecker freigegeben wird. Das verhindert das unkontrollierte Losschnellen des Schlauches (Peitschenhieb-Effekt) und entspricht den relevanten Sicherheitsnormen (ISO 4414 / EN 983). Die Ausführung mit Innengewinde ermöglicht die einfache und direkte Montage an festen Leitungen oder Schläuchen.

Technische Kernmerkmale:

• Produkttyp: Sicherheits-Schnellkupplungsdose für Druckluft.

• Sicherheitsfunktion: Vented Safety (druckentlastende Entriegelung, zweistufig).

• Nennweite (NW): 7,2 mm (Euro-Standard).

• Kompatibilität: Austauschbar nach Atlas Copco/Rectus 21/25/26, CEJN 320 Standard.

• Material: Messing, vernickelt.

• Einsatzbereich: Industrie, Werkstätten, Montagehallen (nicht für aggressive Chemie geeignet).

• Norm: Entspricht Sicherheitsanforderungen nach ISO 4414 / EN 983.

Vorteile und technische Highlights:

• Normgerechte Sicherheit: Verhindert zuverlässig den Peitschenhieb-Effekt.

• Gute Korrosionsbeständigkeit: Vernickelung schützt das Messing effektiv vor Anlaufen und Korrosion.

• Breite Kompatibilität: Passt zu den meisten Euro-Standard Steckern (NW 7,2).

• Robust & Zuverlässig: Bewährte Konstruktion für langlebigen Einsatz.

Wählen Sie diese Sicherheits-Kupplungsdose für eine sichere, normkonforme und zuverlässige Ausstattung Ihrer Druckluftanlage.

Werkstoffe:
Gehäuse: Messing vernickelt, Stahl vernickelt, Dichtung: NBR

Temperaturbereich:
-20°C bis max. +100°C

Betriebsdruck:
0 - 12 bar (Eco: bis max. 8* bar)

Durchfluss:
1800 l/min (Eco: 1100 l/min) (Eingangsdruck: 6 bar, max. Druckabfall: 0,5 bar)

Funktion:
Das Kuppeln erfolgt wie bei Standardkupplungen durch Einstecken des Stecknippels in die Kupplungsdose. Das Entkuppeln erfolgt in 2 Schritten: Durch Zurückschieben der Entriegelungshülse schließt die Kupplungsdose und entlüftet den Kupplungsstecker, während dieser noch in der Kupplungsdose festgehalten wird. Durch Ziehen der Entriegelungshülse wird der Stecker dann freigegeben. Der gefährliche Peitschenhiebeffekt wird somit verhindert.

Vorteile:
•keine Verletzungsgefahr beim Entriegeln der Kupplung, da der Stecker nicht ausschlägt, •einfache Bedienung (Entriegelung wie Standardkupplungen)

Empfehlung:
Kupplungsstecker aus gehärtetem Stahl verwenden!

Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate
