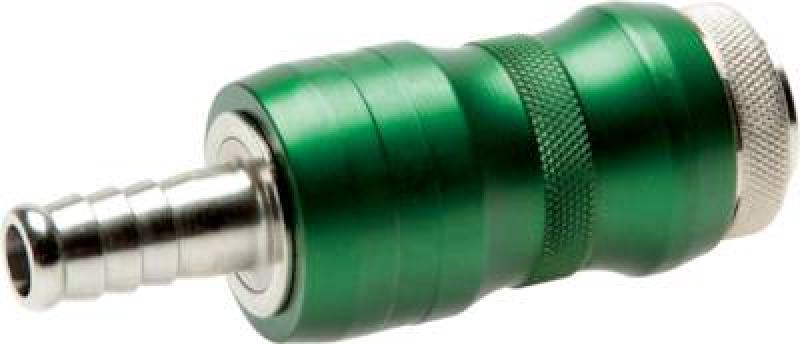

Sicherheits-Kupplungsdose mit Schlauchtülle NW 7,2 Stahl gehärtet Handschiebeventil

Hochrobuste Sicherheits-Druckluftkupplung (NW 7,2) aus gehärtetem Stahl mit Schiebehülse und Schlauchtülle

Für Anwendungen, bei denen herkömmliche Kupplungen an ihre Grenzen stoßen, bietet diese Sicherheits-Kupplungsdose aus gehärtetem Stahl die nötige Widerstandsfähigkeit. Das Material ist extrem robust gegen Abrieb, Stöße und mechanische Belastungen und für den Einsatz in rauesten Umgebungen konzipiert. Die Nennweite 7,2 mm entspricht dem gängigen europäischen Standard.

Die Bedienung erfolgt über das zuverlässige manuelle Schiebehülsen-Ventil. Die integrierte Vented Safety Funktion sorgt für eine normgerechte Entriegelung in zwei Schritten: Durch das Zurückziehen der Hülse wird die Luftzufuhr gestoppt und der Restdruck in der Leitung sicher abgebaut (druckentlastende Entriegelung). Erst beim vollständigen Zurückschieben wird der Stecker mechanisch freigegeben. Dieses kontrollierte Entkoppeln verhindert zuverlässig den gefährlichen Peitschenhieb-Effekt und erfüllt die Sicherheitsnormen nach ISO 4414 und EN 983. Die Schlauchtülle ermöglicht die direkte und sichere Montage in robuste Druckluftschläuche mittels Schlauchschelle.

Technische Kernmerkmale:

• Produkttyp: Sicherheits-Schnellkupplungsdose für Druckluft mit Schlauchanschluss.

• Sicherheitsfunktion: Vented Safety (2-stufige Druckentlastung via Schiebehülse).

• Nennweite (NW): 7,2 mm (Euro-Profil).

• Bedienung: Manuelles Schiebeventil (Handschiebebetätigung).

• Material: Stahl, gehärtet und meist verzinkt oder vernickelt zum Korrosionsschutz.

• Anschluss: Schlauchtülle für gängige Schlauchinnendurchmesser.

• Einsatzbereich: Schwere Industrie, Bauwesen, Landwirtschaft, Bergbau.

Vorteile und technische Highlights:

• Maximale Robustheit: Gehärteter Stahl für extreme Langlebigkeit unter harten Bedingungen.

• Sichere Handhabung: Bewusste, manuelle Zwei-Stufen-Entriegelung verhindert Unfälle.

• Vented Safety: Zuverlässiger Schutz vor dem Peitschenhieb-Effekt.

• Industrietauglich: Resistent gegen Abrieb und mechanische Beschädigungen.

Wählen Sie diese Sicherheits-Kupplungsdose aus gehärtetem Stahl für eine kompromisslose Robustheit und zuverlässige, manuelle Sicherheit in rauen Arbeitsumgebungen.

Werkstoffe:
Gehäuse: Messing vernickelt/Stahl gehärtet, Schiebehülse: Aluminium eloxiert, Dichtung: NBR

Temperaturbereich:
-20°C bis max. +100°C

Betriebsdruck:
0 - 20 bar

Durchfluss:
2050 l/min (Eingangsdruck 6 bar, max. Druckabfall 1 bar)

Funktion:
Diese Sicherheitskupplung ist eine Kombination aus Handschiebeventil und Schnellverschlusskupplung. Nur wenn durch die Schiebehülse die Steckerseite entlüftet wurde, lässt sich die Kupplung lösen. Die Schiebehülse kann nur im gekuppelten Zustand bewegt werden und funktioniert wie ein 3/2-Wege Handschiebeventil.

Kompatibel zu*:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate
