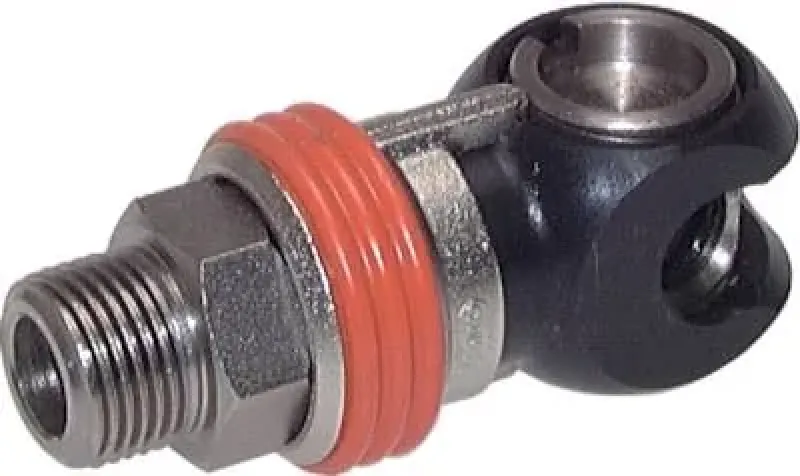

Sicherheits-Schwenk-Kupplungsdose Außengewinde NW 7,2 Stahl vernickelt

Ergonomische Sicherheits-Druckluftkupplung (NW 7,2) mit 360° Schwenkgelenk und Vented Safety

Diese innovative Sicherheits-Kupplungsdose aus robustem, vernickeltem Stahl bietet eine Kombination aus Ergonomie und Sicherheit für Ihre Druckluftanwendungen. Die Nennweite 7,2 mm (Euro-Standard) sorgt für breite Kompatibilität mit den meisten gängigen Steckern auf dem europäischen Markt.

Das Hauptmerkmal ist das integrierte, um 360 Grad schwenkbare Gelenk. Dieses Gelenk verhindert, dass sich der angeschlossene Druckluftschlauch unter Druck verwindet oder verknotet, was die Handhabung von Werkzeugen erheblich erleichtert und die Belastung für den Anwender reduziert.

Der integrierte Sicherheitsmechanismus (Vented Safety) sorgt für eine zweistufige, druckentlastende Entriegelung. Im ersten Schritt wird die Verbindung drucklos gemacht, bevor der Stecker freigegeben wird. Dies eliminiert das Verletzungsrisiko durch losschnellende Schläuche (Peitschenhieb-Effekt) und entspricht den höchsten Sicherheitsstandards (ISO 4414 / EN 983). Die Ausführung mit Außengewinde ermöglicht die einfache und direkte Montage an festen Leitungen.

Technische Kernmerkmale:

• Produkttyp: Sicherheits-Schnellkupplungsdose mit Schwenkgelenk.

• Sicherheitsfunktion: Vented Safety (druckentlastende Entriegelung, zweistufig).

• Nennweite (NW): 7,2 mm (Euro-Standard).

• Feature: Integriertes 360° Drehgelenk (Schwenkbar).

• Material: Stahl, vernickelt.

• Einsatzbereich: Industrie, Automobilbau, Montagelinien, Werkstätten, alle Anwendungen mit mobilen Werkzeugen.

• Norm: Entspricht Sicherheitsanforderungen nach ISO 4414 / EN 983.

Vorteile und technische Highlights:

• Ergonomische Arbeitsweise: 360° Drehgelenk verhindert Schlauchverdrallung und entlastet das Handgelenk.

• Normgerechte Sicherheit: Verhindert zuverlässig den Peitschenhieb-Effekt.

• Robust & Zuverlässig: Vernickelter Stahl für Langlebigkeit und Korrosionsschutz.

• Breite Kompatibilität: Passt zu den meisten Euro-Standard Steckern (NW 7,2).

Wählen Sie diese Sicherheits-Schwenk-Kupplungsdose für eine effiziente, sichere und ergonomische Gestaltung Ihrer Arbeitsplätze.

Werkstoffe:
Gehäuse: Stahl vernickelt, Dichtung: NBR

Temperaturbereich:
-20°C bis max. +100°C

Betriebsdruck:
0 - 25 bar, sowie Grobvakuum (ein-/auskuppelbar bis max. 15 bar)

Durchfluss:
1.800 l/min (Eingangsdruck: 6 bar, max. Druckdifferenz: 0,5 bar)

Kompatibel zu*:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate

Achtung:
Nur Kupplungsstecker aus gehärtetem Stahl verwenden!
