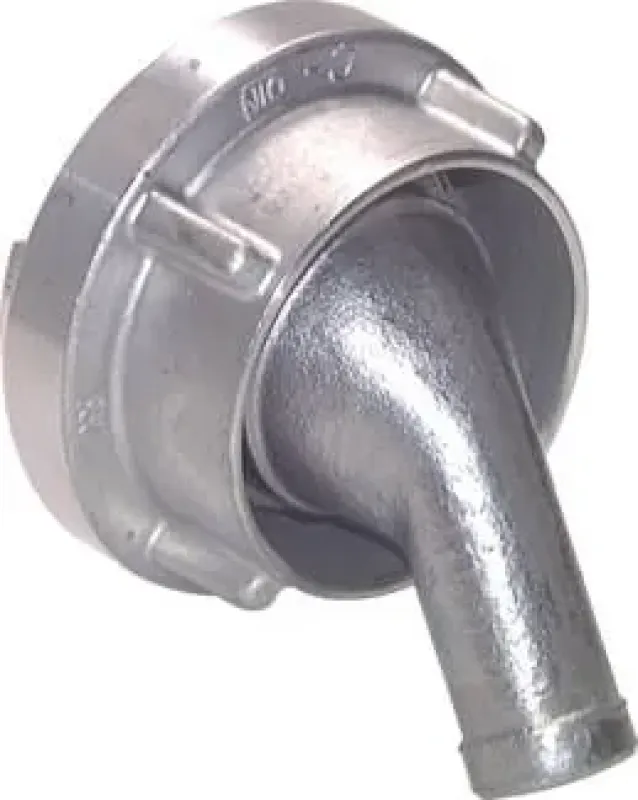

Storz-Kupplungen 50°-Winkel Schlauchstutzen drehbar Aluminium geschmiedet

Ergonomische Storz-Kupplungen mit drehbarem 50°-Winkelstutzen – Geschmiedete Qualität

Optimieren Sie Ihre Schlauchführung und entlasten Sie Ihre Schläuche mit unseren Storz-Kupplungen, die über einen innovativen, um 50° abgewinkelten und drehbaren Schlauchstutzen verfügen. Diese Sonderform reduziert den Biegeradius direkt am Übergang und verhindert so Knickstellen und vorzeitigen Verschleiß des Schlauchmaterials.

Gefertigt aus hochfestem, geschmiedetem Aluminium, bieten diese Winkelkupplungen die gewohnte Sicherheit und Langlebigkeit. Die Drehfunktion sorgt für maximale Flexibilität bei der Installation, ohne den gesamten Schlauch verdrehen zu müssen. Ideal für den Einsatz bei der Feuerwehr zur Optimierung der Abgänge am Fahrzeug oder in industriellen Anlagen mit begrenztem Platzangebot.

Vorteile und technische Highlights:

• Ergonomischer 50°-Winkel: Reduziert Schlauchknick und Materialermüdung am Kupplungspunkt.

• Drehbare Funktion: Maximale Flexibilität bei der Ausrichtung der Schlauchleitung.

• Geschmiedetes Aluminium: Höchste Festigkeit und Sicherheit im Vergleich zu Guss.

• Normkonform: Genormt nach DIN für garantierte Kompatibilität (Storz A, B, C, D).

• Leicht & Robust: Geringes Gewicht für einfache Handhabung und Transport.

• Erhöhte Lebensdauer: Schont den Schlauch durch optimierte Geometrie.

Wählen Sie diese Speziallösung für anspruchsvolle Anwendungen und profitieren Sie von verbesserter Ergonomie und Sicherheit in Ihrem System.

Storz-Größe:
52-C

Werkstoffe:
Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)

Druckbereich:
bis 16 bar

Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz

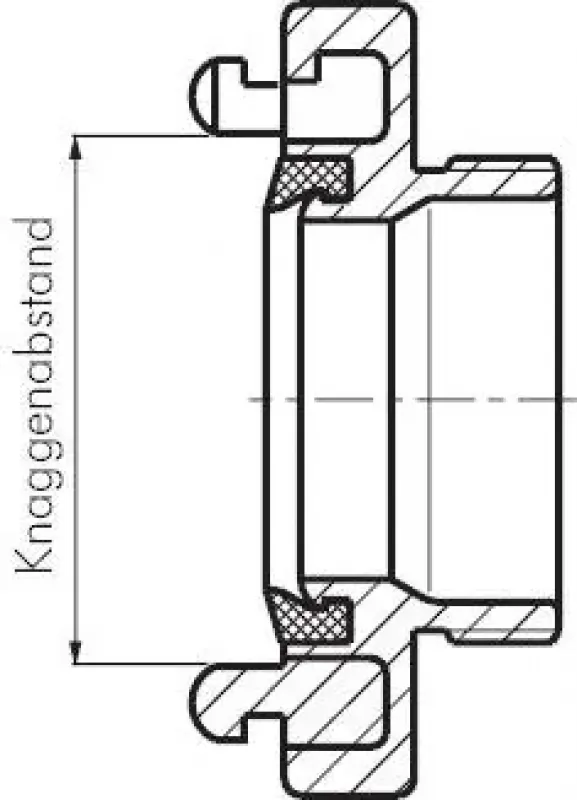

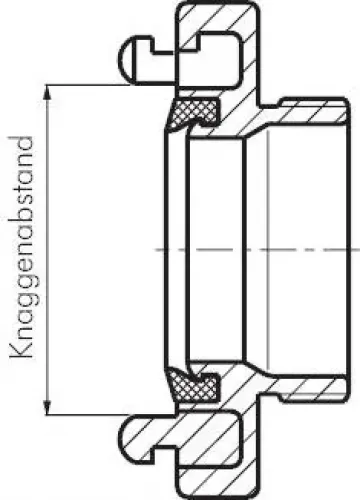

Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen
Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A

Vorteile:
•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen.
