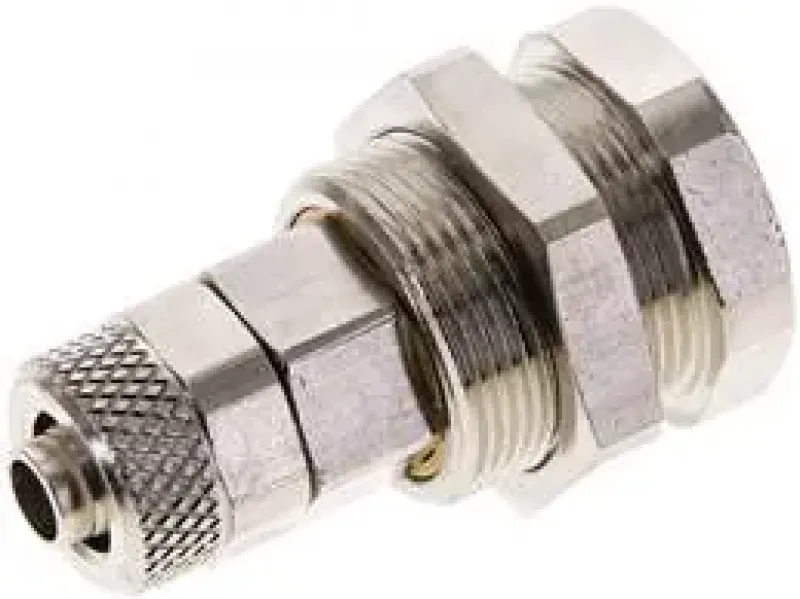

Parker® Abreiß-Kupplungsdosen NW 5 mit Überwurfmutter & Schottgewinde – Messing vernickelt (alle Größen)

Robuste Parker® Abreiß-Kupplungsdosen NW 5 aus Messing vernickelt mit Überwurfmutter und Schottgewinde

Diese Abreiß-Schnellkupplungsdosen der Marke Parker® (Serie 21) wurden speziell für Druckluftanwendungen entwickelt, bei denen Sicherheit, Korrosionsbeständigkeit und Anlagenschutz im Vordergrund stehen. Die integrierte Abreißfunktion („Breakaway“) sorgt dafür, dass sich die Verbindung bei einer unvorhergesehenen hohen Zugbelastung automatisch löst. Dies verhindert effektiv Beschädigungen an Schalttafeln, teuren Schläuchen oder empfindlichen Endgeräten. Gefertigt aus massivem, hochwertigem Messing vernickelt, bieten diese Komponenten einen zusätzlichen Schutz gegen äußere Einflüsse und eine ansprechende Optik.

Die Kombination aus Schottgewinde und Überwurfmutter ermöglicht eine saubere und dauerhafte Fixierung durch Frontplatten, Gehäusewände oder Schalttafeln. Das Schottgewinde dient zur Durchführung und Fixierung, während die Überwurfmutter auf der Rückseite den Anschluss eines Bauteils mit Außengewinde ermöglicht. Diese Kupplungsdosen entsprechen dem weltweiten Qualitätsstandard von Parker® Hannifin und sind voll kompatibel zum gängigen NW 5 Profil (z. B. Rectus 21).

Technische Kernmerkmale:

• Produkttyp: Original Parker® Abreiß-Schnellkupplungsdose / Schottkupplung mit Überwurfmutter.

• Nennweite (NW): 5 mm (Parker® Serie 21 Profil).

• Material: Körper und Überwurfmutter: Messing vernickelt; Dichtung: NBR (Standard).

• Anschluss: Frontseitig Standard-Kupplung mit Abreißfunktion; Rückseitig Innengewinde in der Überwurfmutter (z.B. G 1/8", G 1/4", G 3/8" wählbar) und Schottgewinde zur Fixierung.

• Betriebsdruck: -0,95 bar bis max. 35 bar.

• Temperaturbereich: -20 °C bis max. +100 °C.

• Durchfluss: ca. 510 l/min bei 6 bar Eingangsdruck.

Vorteile und technische Highlights:

• Breakaway-Sicherheitsfunktion: Schützt Ihre Installation vor kostspieligen Schäden durch versehentliches Abreißen des Schlauchs.

• Korrosionsschutz: Hochwertige Vernickelung für erhöhte Beständigkeit und langlebigen Einsatz.

• Feste Einbaumontage: Sichere Fixierung in Paneelen und Wänden durch das robuste Schottgewinde inklusive Kontermutter.

• Industrie-Standard: Voll kompatibel zu allen gängigen Kupplungssteckern der Nennweite 5 (z. B. Rectus 21).

Wählen Sie im Dropdown die passende Parker® Abreiß-Kupplungsdose NW 5 aus Messing vernickelt mit Überwurfmutter und Schottgewinde, um eine sichere, korrosionsbeständige und professionelle Druckluftversorgung in Ihren Anlagen zu realisieren.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss*:
560 l/min (Option -BA: 360 l/min)

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Anwendung:
z.B. Feuerwehr, Krankenwagen und Busse, die für den Notfall über ein Druckluftsystem fremdversorgt werden. Kupplung verbinden: Stecker einstecken. Kupplung lösen: Am Stecker - Schlauch ziehen, die Kupplung löst selbständig.

Einbau:
Die Kupplung muss mit dem Schottgewinde befestigt und durch einen elastischen Schlauch versorgt werden, um die Abreißfunktion zu gewährleisten.

Optional:
Verwendbar für Stecker beidseitig absperrend -BA
