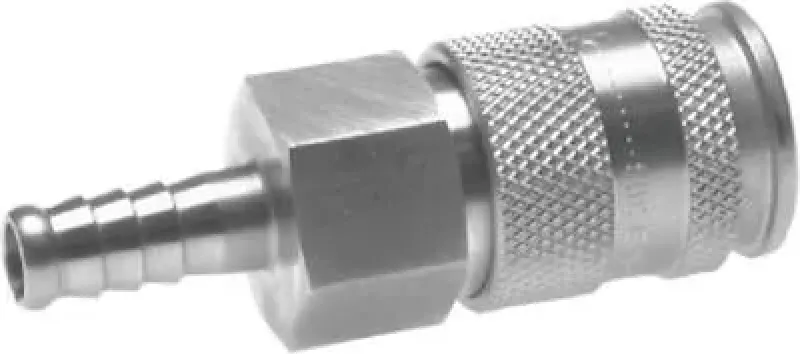

Kupplungsdosen mit Schlauchtülle, NW 10, Messing vernickelt, verschiedene Größen

Robuste Kupplungsdosen NW 10 aus Messing vernickelt mit Schlauchtülle

Unsere Kupplungsdosen der Nennweite NW 10 sind für anspruchsvolle Druckluftanwendungen konzipiert, die einen effizienten Luftdurchsatz erfordern. Gefertigt aus massivem Messing vernickelt, bieten sie eine hohe Korrosionsbeständigkeit und sind für einen Betriebsdruck von bis zu 35 bar ausgelegt.

Die Ausführung mit Schlauchtülle ermöglicht eine einfache und sichere Verbindung mit gängigen Industrieschläuchen mittels Schlauchschellen oder Klemmen. Die Kupplungen sind kompatibel zu gängigen Industriestandards für Nennweite 10. Sie sind als einseitig absperrende Kupplungen ausgeführt, wobei die Kupplungsdose nach dem Entkuppeln automatisch schließt.

Technische Kernmerkmale:

• Produkttyp: Einhand-Schnellverschlusskupplungsdose mit Schlauchtülle.

• Nennweite (NW): 10 mm.

• Material: Körper: Messing, vernickelt; Dichtung: NBR.

• Schlauchanschluss: Verfügbar für Schlauch-Innendurchmesser (ID) 9 mm, 13 mm und 16 mm (wählbar).

• Betriebsdruck: Bis max. 35 bar (abhängig von der Schlauchbefestigung).

• Temperaturbereich: -20 °C bis +100 °C.

Vorteile und technische Highlights:

• Hoher Durchfluss: Ermöglicht effizienten Betrieb leistungsstarker Druckluftwerkzeuge.

• Verbesserter Korrosionsschutz: Langlebige, vernickelte Oberfläche für den Einsatz in feuchten Bereichen.

• Sichere Verbindung: Einhandbedienung für schnelles und einfaches Kuppeln.

• Einfache Konfektionierung: Direkter Schlauchanschluss ohne zusätzliche Gewindefittings.

Wählen Sie im Dropdown die passende Kupplungsdose NW 10 aus Messing vernickelt mit Schlauchtülle, um eine robuste und effiziente Druckluftversorgung zu gewährleisten.

Werkstoffe:
Typ MS-vernickelt: Gehäuse Messing vernickelt, Schiebehülse: Stahl vernickelt, Dichtung: NBR

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar, sowie Grobvakuum, CEJN-Kupplungen: 0 - 16 bar

Kompatibel zu***:
Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)

Durchfluss:
MS-vernickelt/1.4305: 2600 l/min (Option: -BA: 2100 l/min)

Hinweis:
Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.

***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
