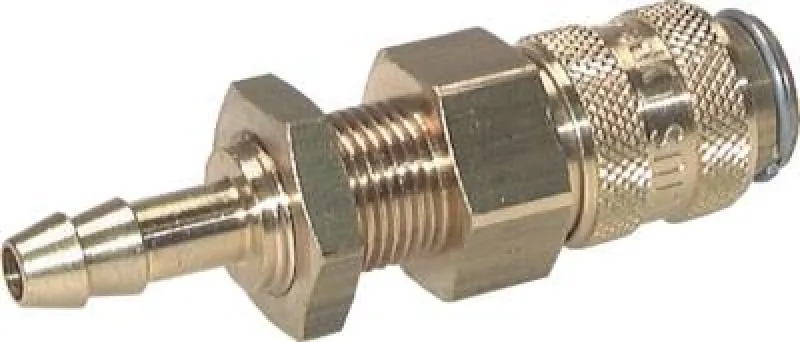

Kupplungsdosen mit Schlauchtülle & Schottgewinde, NW 5, Messing, verschiedene Größen

Robuste Kupplungsdosen NW 5 aus Messing mit Schottgewinde und Schlauchtülle zur Wandmontage

Unsere Schnellkupplungsdosen der Nennweite NW 5 sind für Standard-Druckluftanwendungen konzipiert, insbesondere für die feste Montage durch eine Schalttafel, Wand oder Platte. Gefertigt aus massivem, hochwertigem Messing, bieten sie eine zuverlässige und langlebige Lösung für Werkstätten, Industrie und Handwerk.

Die Kombination aus Schottgewinde und Schlauchtülle ermöglicht eine saubere und feste Installation. Das Schottgewinde dient zur Durchführung und Fixierung, während die Schlauchtülle auf der Rückseite eine einfache Verbindung mit einem Industrieschlauch mittels Schlauchschelle ermöglicht. Diese Kupplungsdosen sind kompatibel zu gängigen Industriestandards für Nennweite 5 (z.B. Rectus 21, Festo KD3/KS3, IMI-Norgren 233). Durch das Einstecken des passenden Stecknippels wird die Verbindung schnell und sicher hergestellt.

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsdose / Schottkupplung / Einbaukupplung mit Schlauchtülle.

• Nennweite (NW): 5 mm (Standard-Industrieprofil).

• Material: Körper: Messing; Dichtung: NBR (Standard).

• Anschluss: Frontseitig Standard-Kupplung; Rückseitig Schlauchtülle (ID 4 mm, 6 mm, 9 mm wählbar) und Schottgewinde (G 1/8", G 1/4" wählbar).

• Betriebsdruck: 0 bis max. 35 bar (abhängig von der verwendeten Dichtung und Schlauchbefestigung).

• Temperaturbereich: -20 °C bis max. +100 °C (abhängig vom Dichtungsmaterial NBR).

• Durchfluss: ca. 510 l/min bei 6 bar Eingangsdruck.

Vorteile und technische Highlights:

• Feste Einbaumontage: Ideal für Schalttafeln, Konsolen oder Platten (Schottgewinde).

• Standard-Industrieprofil: Kompatibel zu gängigen NW 5 Steckern.

• Industrie-Qualität: Gefertigt aus robustem Messing für Langlebigkeit.

• Einfache Konfektionierung: Rückseitiger Schlauchanschluss ohne zusätzliche Fittings.

Wählen Sie im Dropdown die passende Kupplungsdose NW 5 aus Messing mit Schottgewinde und Schlauchtülle, um eine zuverlässige und effiziente, fest installierte Druckluftversorgung in Ihren Systemen zu gewährleisten.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss*:
560 l/min (Option -BA: 360 l/min)

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Optional:
Verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCH
