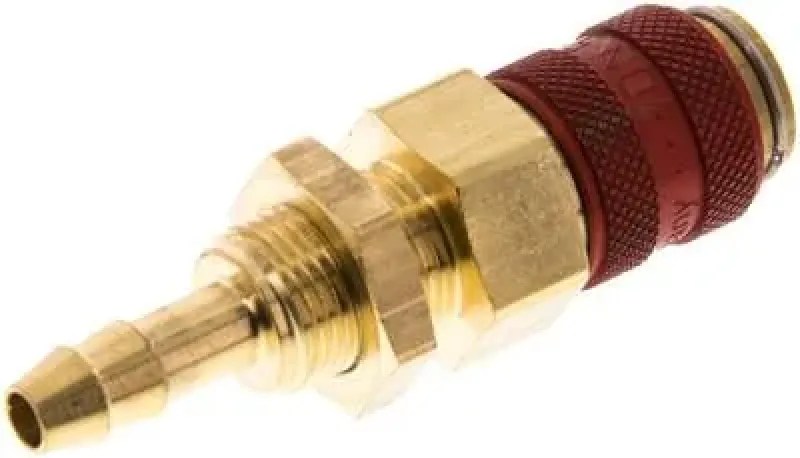

Kupplungsdosen NW 5 Messing mit Schlauchtülle, Schottgewinde & farbiger Schiebehülse – alle Größen

Robuste Kupplungsdosen NW 5 aus Messing mit Schottgewinde, farbige Schiebehülse und Schlauchtülle

Diese Kupplungsdosen sind speziell für den Einbau in Schalttafeln, Gehäuse oder Montageplatten konzipiert. Sie verfügen über ein integriertes Schottgewinde (Panel Mount), das eine einfache und sichere Fixierung in einer Bohrung ermöglicht. Gefertigt aus massivem, langlebigem Messing, bieten sie zuverlässige Leistung für Druckluftanwendungen.

Die Nennweite NW 5 ist optimal für Standard-Druckluftwerkzeuge dimensioniert. Auf der Rückseite befindet sich eine Schlauchtülle für den direkten Anschluss des Druckluftschlauchs. Die farbige Schiebehülse ermöglicht eine schnelle visuelle Identifizierung verschiedener Kreisläufe oder Medien direkt an der Entnahmestelle.

Technische Kernmerkmale:

• Produkttyp: Kupplungsdose / Schnellkupplung (weiblich) mit Schottgewinde.

• Material: Messing, robust und korrosionsbeständig.

• Nennweite (NW): 5 mm (Industriestandard).

• Anschluss vorne: Schnellkupplung NW 5.

• Anschluss hinten: Schlauchtülle in verschiedenen Größen.

• Montage: Integriertes Schottgewinde zur Schalttafeleinbaumontage.

• Design-Feature: Farbige Schiebehülse zur Kennzeichnung (Farbauswahl: z.B. Rot, Blau, Grün).

• Druckstufe: Geeignet für Anwendungen bis maximal 10 bar.

• Größen: Verfügbar für alle gängigen Schlauch-Innendurchmesser (z.B. 6 mm, 8 mm, 10 mm).

Vorteile und technische Highlights:

• Professioneller Einbau: Ideal für saubere und sichere Integration in Maschinenverkleidungen und Panels.

• Einfache Handhabung: Schnelles und sicheres Kuppeln dank der intuitiven Schiebehülse.

• Systematisierung: Die farbige Schiebehülse sorgt für eine fehlerfreie Zuordnung verschiedener Systeme.

• Messing-Qualität: Garantierte Langlebigkeit und Zuverlässigkeit.

Wählen Sie im Dropdown die passende Größe Ihrer Kupplungsdose mit Schottgewinde und Schlauchtülle aus und optimieren Sie Ihre Druckluftinstallation durch professionellen Einbau und farbcodiertes Kuppeln.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss*:
560 l/min (Option -BA: 360 l/min)

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Optional:
Verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCH
