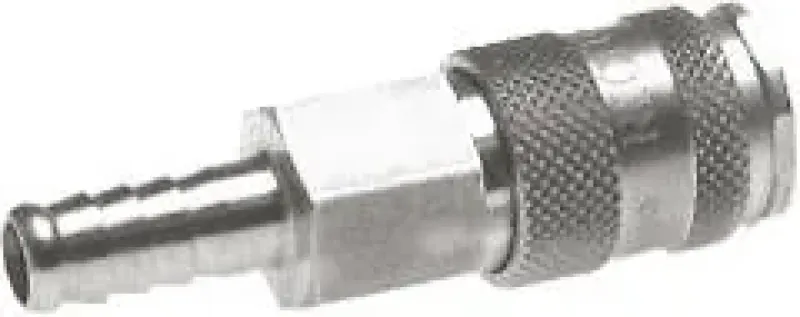

Kupplungsdosen mit Schlauchtülle, NW 7,2, Edelstahl 1.4404, verschiedene Größen

Robuste Kupplungsdosen NW 7,2 aus Edelstahl 1.4404 mit Kugelverriegelung und Schlauchtülle

Unsere Schnellkupplungsdosen der Nennweite NW 7,2 mit robuster Kugelverriegelung sind für den professionellen Einsatz in hochkorrosiven Umgebungen konzipiert. Gefertigt aus massivem Edelstahl 1.4404 (auch V4A oder AISI 316L genannt), gewährleisten sie höchste Beständigkeit gegen aggressive Medien, Salzwasser und starke Chemikalien. Sie sind die Premium-Lösung für die chemische Industrie, Pharmazie, Lebensmittelverarbeitung und maritime Anwendungen.

Die Ausführung mit Schlauchtülle ermöglicht die direkte, einfache Konfektionierung von Industrieschläuchen mittels Schlauchschellen oder Klemmen, ohne zusätzliche Gewindefittings. Diese Kupplungsdosen sind kompatibel zu gängigen Industriestandards für Nennweite 7,2 (z.B. nach DIN EN ISO 4414). Die Kugelverriegelung sorgt für eine sichere und schnelle Verbindung beim Einstecken des passenden Stecknippels.

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsdose / Kupplungsdose mit Schlauchtülle und Kugelverriegelung.

• Nennweite (NW): 7,2 mm (Standard-Industrieprofil).

• Material: Körper und Innenteile: Edelstahl 1.4404 (AISI 316L).

• Schlauchanschluss: Verfügbar für Schlauch-Innendurchmesser (ID) 6 mm, 9 mm und 13 mm (wählbar).

• Betriebsdruck: Max. 35 bar (abhängig von der verwendeten Dichtung und Schlauchbefestigung).

• Temperaturbereich: -15 °C bis +200 °C (abhängig vom Dichtungsmaterial und Schlauch).

Vorteile und technische Highlights:

• Höchste Korrosionsbeständigkeit: Ideal für aggressive Medien und Salzwasser (V4A).

• Robuste Kugelverriegelung: Für eine sichere und langlebige Verbindung.

• Einfache Konfektionierung: Schneller und sicherer Schlauchanschluss ohne zusätzliche Fittings.

• Standard-Industrieprofil: Kompatibel zu gängigen NW 7,2 Steckern.

Wählen Sie im Dropdown die passende Kupplungsdose NW 7,2 aus Edelstahl 1.4404 mit Schlauchtülle, um eine robuste und zuverlässige Druckluftversorgung unter extremen Bedingungen zu gewährleisten.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet, 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss***:
Bolzenverriegelung: 1100 l/min (Option -BA: 800 l/min), Kugelverriegelung: 1850 l/min (Option -BA: 750 l/min), Kugelverriegelung/Kunststoffhülse: 2100 l/min

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate

Optional:
Körper aus 1.4404 -ES4AKV, verwendbar für Stecker beidseitig absperrend -BA
