Kupplungsdosen mit Schlauchtülle & Schottgewinde, NW 7,2, Messing, verschiedene Größen

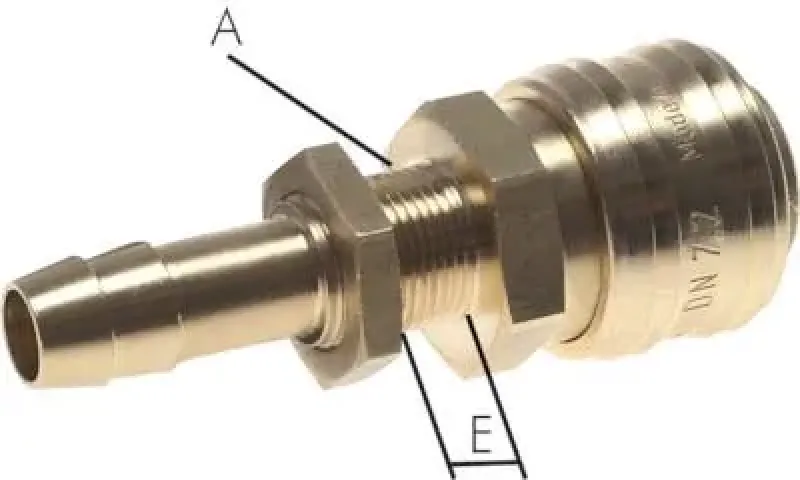

Robuste Kupplungsdosen NW 7,2 aus Messing mit Schottgewinde und Schlauchtülle zur Wandmontage

Unsere Schnellkupplungsdosen der Nennweite NW 7,2 sind für Standard-Druckluftanwendungen konzipiert, insbesondere für die feste Montage durch eine Schalttafel, Wand oder Platte. Gefertigt aus massivem, hochwertigem Messing, bieten sie eine zuverlässige und langlebige Lösung für Werkstätten, Industrie und Handwerk.

Die Kombination aus Schottgewinde und Schlauchtülle ermöglicht eine saubere und feste Installation. Das Schottgewinde dient zur Durchführung und Fixierung, während die Schlauchtülle auf der Rückseite eine einfache Verbindung mit einem Industrieschlauch mittels Schlauchschelle ermöglicht. Diese Kupplungsdosen sind kompatibel zu gängigen Industriestandards für Nennweite 7,2 (z.B. nach DIN EN ISO 4414). Durch das Einstecken des passenden Stecknippels wird die Verbindung schnell und sicher hergestellt.

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsdose / Schottkupplung / Einbaukupplung mit Schlauchtülle.

• Nennweite (NW): 7,2 mm (Standard-Industrieprofil).

• Material: Körper: Messing.

• Anschluss: Frontseitig Standard-Kupplung; Rückseitig Schlauchtülle (ID 6 mm, 9 mm, 13 mm wählbar) und Schottgewinde (G 1/4", G 1/2" wählbar).

• Betriebsdruck: Max. 35 bar (abhängig von der verwendeten Dichtung und Schlauchbefestigung).

• Temperaturbereich: -15 °C bis +200 °C (abhängig vom Dichtungsmaterial).

Vorteile und technische Highlights:

• Feste Einbaumontage: Ideal für Schalttafeln, Konsolen oder Platten (Schottgewinde).

• Standard-Industrieprofil: Kompatibel zu gängigen NW 7,2 Steckern.

• Industrie-Qualität: Gefertigt aus robustem Messing für Langlebigkeit.

• Einfache Konfektionierung: Rückseitiger Schlauchanschluss ohne zusätzliche Fittings.

Wählen Sie im Dropdown die passende Kupplungsdose NW 7,2 aus Messing mit Schottgewinde und Schlauchtülle, um eine zuverlässige und effiziente, fest installierte Druckluftversorgung in Ihren Systemen zu gewährleisten.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet, 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss***:
Bolzenverriegelung: 1100 l/min (Option -BA: 800 l/min), Kugelverriegelung: 1850 l/min (Option -BA: 750 l/min), Kugelverriegelung/Kunststoffhülse: 2100 l/min

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate

Optional:
Verwendbar für Stecker beidseitig absperrend -BA
