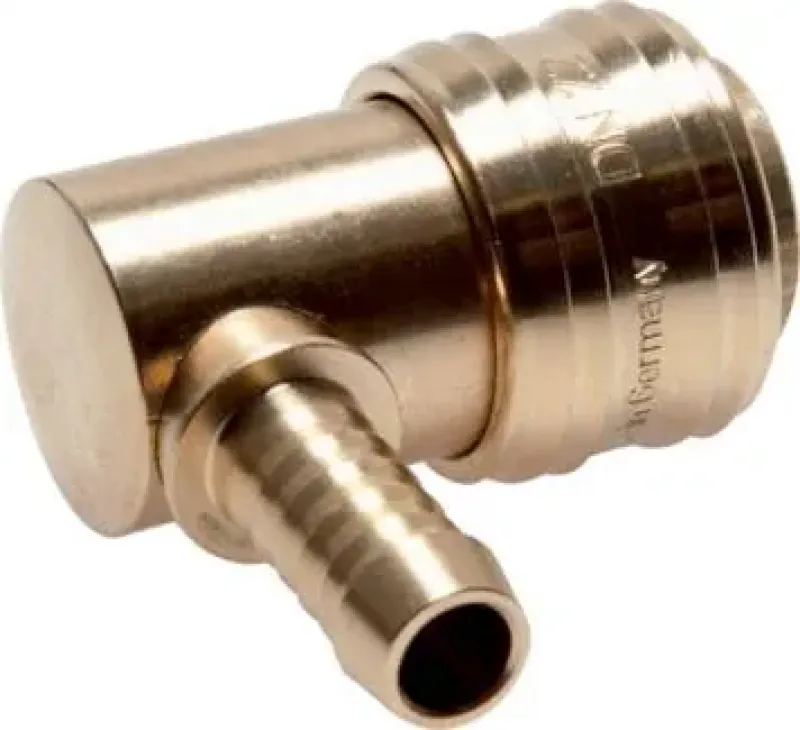

Kupplungsdosen mit Winkel-Schlauchtülle, NW 7,2, Messing, verschiedene Größen

Robuste Kupplungsdosen NW 7,2 aus Messing mit platzsparender 90°-Winkel-Schlauchtülle

Unsere Schnellkupplungsdosen der Nennweite NW 7,2 sind für Standard-Druckluftanwendungen konzipiert. Gefertigt aus massivem, hochwertigem Messing, bieten sie eine zuverlässige und langlebige Lösung für Werkstätten, Industrie und Handwerk. Diese spezielle Ausführung mit einer 90-Grad-Winkel-Schlauchtülle ist ideal für Anwendungen mit beengten Platzverhältnissen oder für eine saubere Schlauchführung entlang von Kanten und Wänden.

Die Ausführung mit Winkel-Schlauchtülle ermöglicht die direkte, einfache Konfektionierung von Industrieschläuchen mittels Schlauchschellen oder Klemmen. Dies spart die Notwendigkeit eines zusätzlichen 90°-Winkelfittings. Die Kupplungsdosen sind kompatibel zu gängigen Industriestandards für Nennweite 7,2 (z.B. nach DIN EN ISO 4414).

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsdose / Kupplungsdose mit 90°-Winkel-Schlauchtülle.

• Nennweite (NW): 7,2 mm (Standard-Industrieprofil).

• Material: Körper: Messing.

• Schlauchanschluss: 90°-Winkel-Design; Verfügbar für Schlauch-Innendurchmesser (ID) 6 mm, 9 mm und 13 mm (wählbar).

• Betriebsdruck: Max. 35 bar (abhängig von der verwendeten Dichtung und Schlauchbefestigung).

• Temperaturbereich: -15 °C bis +200 °C (abhängig vom Dichtungsmaterial).

Vorteile und technische Highlights:

• Platzsparendes Design: 90°-Winkel für Installationen mit geringem Platzangebot.

• Standard-Industrieprofil: Kompatibel zu gängigen NW 7,2 Steckern.

• Industrie-Qualität: Gefertigt aus robustem Messing für Langlebigkeit.

• Einfache Konfektionierung: Schneller und sicherer Schlauchanschluss ohne zusätzliche Fittings.

Wählen Sie im Dropdown die passende Kupplungsdose NW 7,2 aus Messing mit Winkel-Schlauchtülle, um eine zuverlässige, effiziente und platzsparende Druckluftversorgung in Ihren Systemen zu gewährleisten.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet, 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss***:
Bolzenverriegelung: 1100 l/min (Option -BA: 800 l/min), Kugelverriegelung: 1850 l/min (Option -BA: 750 l/min), Kugelverriegelung/Kunststoffhülse: 2100 l/min

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate

Optional:
Verwendbar für Stecker beidseitig absperrend -BA
