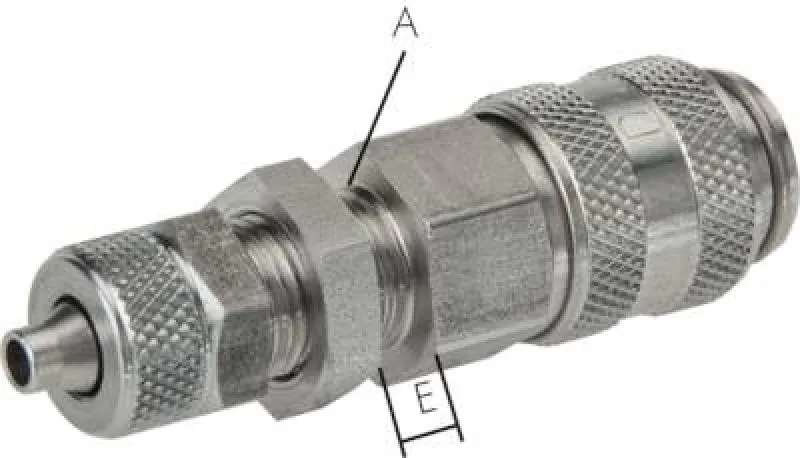

Kupplungsdosen NW 5 mit Überwurfmutter & Schottgewinde – Messing vernickelt (alle Größen)

Robuste Kupplungsdosen NW 5 aus Messing vernickelt mit Überwurfmutter und Schottgewinde

Unsere Schnellkupplungsdosen der Nennweite NW 5 sind für Standard-Druckluftanwendungen konzipiert, insbesondere für die feste Montage durch eine Schalttafel, Wand oder Platte. Gefertigt aus massivem, hochwertigem Messing vernickelt, bieten sie eine zuverlässige, langlebige und korrosionsbeständige Lösung für Werkstätten, Industrie und Handwerk. Die Kombination aus Schottgewinde und Überwurfmutter ermöglicht eine besonders flexible und sichere Befestigung sowie den Anschluss verschiedener Schlauch- oder Rohrsysteme auf der Rückseite.

Diese Kupplungsdosen sind kompatibel zu gängigen Industriestandards für Nennweite 5 (z.B. Rectus 21, Festo KD3/KS3, IMI-Norgren 233).

Technische Kernmerkmale:

• Produkttyp: Schnellkupplungsdose / Schottkupplung / Einbaukupplung mit Überwurfmutter.

• Nennweite (NW): 5 mm (Standard-Industrieprofil).

• Material: Körper und Überwurfmutter: Messing vernickelt; Dichtung: NBR (Standard).

• Anschluss: Frontseitig Standard-Kupplung; Rückseitig Innengewinde in der Überwurfmutter (z.B. G 1/8", G 1/4", G 3/8" wählbar) und Schottgewinde zur Fixierung.

• Betriebsdruck: -0,95 bis max. 35 bar.

• Temperaturbereich: -20 °C bis max. +100 °C.

• Durchfluss: ca. 510 l/min (In Verbindung mit geeignetem Stecker).

Vorteile und technische Highlights:

• Feste Einbaumontage: Ideal für Schalttafeln, Konsolen oder Platten dank Schottgewinde.

• Standard-Industrieprofil: Kompatibel zu gängigen NW 5 Steckern.

• Industrie-Qualität: Gefertigt aus robustem Messing vernickelt für Langlebigkeit und Korrosionsschutz.

• Vielseitige Rückseiten-Anbindung: Die Überwurfmutter erlaubt den direkten Anschluss von Schläuchen oder Rohren mit passendem Außengewinde.

Wählen Sie im Dropdown die passende Kupplungsdose NW 5 aus Messing vernickelt mit Überwurfmutter und Schottgewinde, um eine zuverlässige und effiziente, fest installierte Druckluftversorgung in Ihren Systemen zu gewährleisten.

Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar sowie Grobvakuum

Durchfluss*:
560 l/min (Option -BA: 360 l/min)

Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA

Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Optional:
Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCH
